一辆行驶里程约38000km的大众迈腾1.8TSI轿车(发动机型号为BYJ)。车主反映：该车在正常行驶过程中，有时仪表盘上会突然显示”发动机故障维修站”。

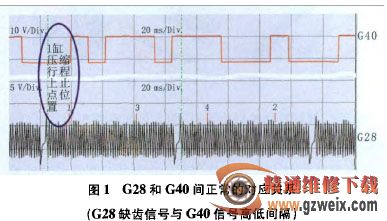

接车后，用VAS5051检测发动机控制系统，读得的故障代码为”00833----凸轮轴位置传感器(G40)电路范围”性能，偶发”。分析该故障代码产生的条件:在发动机运转或起动过程中，发动机控制单元得到G40相位信号的有效边沿，但2个相邻信号采样窗口一直处于不稳定的变化中。该故障代码产生的条件具体含义为:发动机转速传感器(G28)缺齿信号的下降沿和G40信号高低电位之间存在固定的对应关系(图1)，以用来判断1缸上止点的位置，如果

发动机控制单元检测到G40、G28两个信号之间不符合该固定的对应关系(图2)，则存储故障代码00833。根据该故障代码产生条件推断，出现该故障代码的可能原因有:G40线路故障，G40本身故障，凸轮轴可变正时调整部分故障，发动机正时故障，G40靶轮故障或者间隙不正常，G28故障和发动机控制单元故障等。

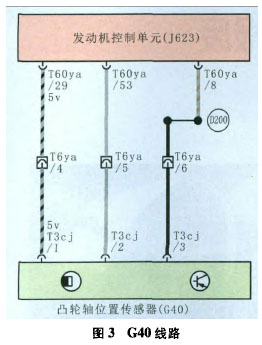

根据G40控制电路(图3)，首先确认G 40无虚接后，检查G 40控制线路。端子T3cj/1/的电压为5V，端子T3cj/1的电压为0V，均正常;检查线束，与端子T3cj/1、端子T3cj/2、端子T3cj/3连接的线路无短路和断路;检查G40与发动机控制单元相连接的导线连接器，无异常。
