一辆行驶里程约7万km的一汽车大众迈腾轿车。该车更换右侧全新总成大灯以后，仪表提示右侧智能大灯故障。

    故障诊断：该车前一天因一点小事故更换右侧大灯，之后仪表盘便提示右侧智能大幻668无通信故障。接车后，诊断显示故障为“右401J668大灯无法通信，静态”、“大灯未基本设置，静态”两个故障。

      根据该故障分析如下：

    1．右侧大灯供电或搭铁短路、断路；

    2．与大灯控制单元J745之间的扩展CAN总线断路，对地短路等；

    3．大灯控制单元J745内部故障；

    4. J519控制J668之间的线路有断路；

    5．大灯内部故障。

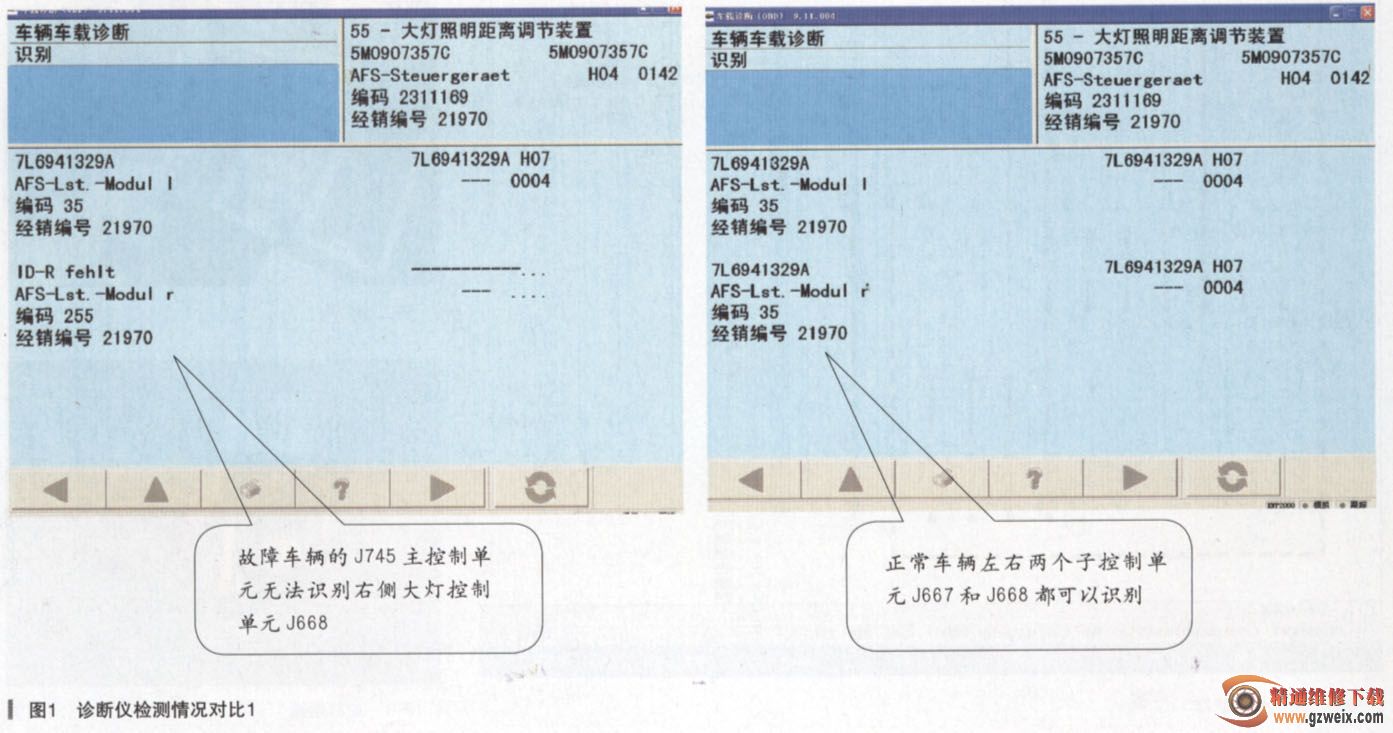

      首先连接VAS6150B诊断仪检测，如图1所示。

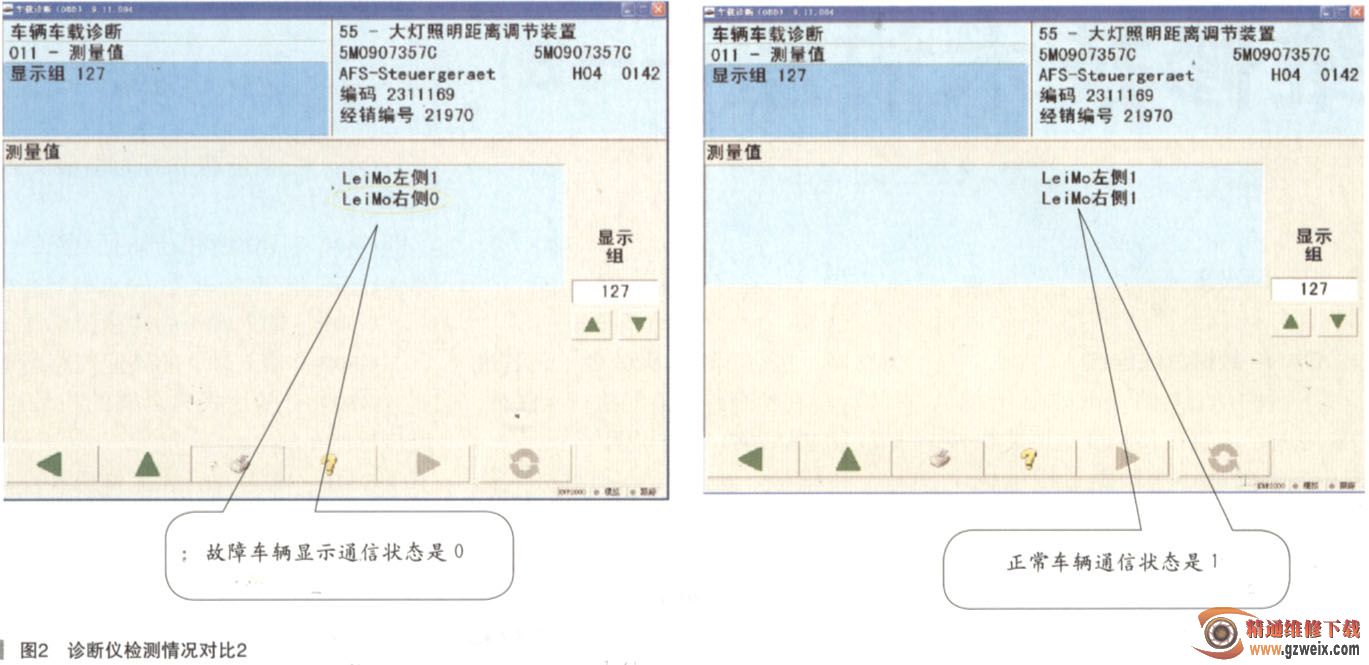

      根据以往经验，在进入诊断界面时，主控制单元识别的是两个子控制单元J667和J668而故障车辆只能识别左侧的J667控制单元，右侧的J668无法识别。当进入诊断界面时，无论是重新编码还是做基木设定，故障依旧。读取大灯一主控制单元J745与两个子控制单．元J667, J668通信状态，显示右侧大灯通信状态为0（即无法通信），如图2所示。

    由于右侧大灯是因为事故更换的全新大灯，没有过多怀疑大灯存在问题。查阅维修手册，测量大灯J668与主控制单元J745之间所有连接线路，均正常。替换J745大灯控制单元，查看J519编码，大灯所有保险丝等均正常。

    开启大灯，所有灯光正常，由此更能验证了J519连接到J668之间的线路正常。怀疑J745连接J668之间CAN线有问题。跨接两根CAN线，连接J668，故障依旧。

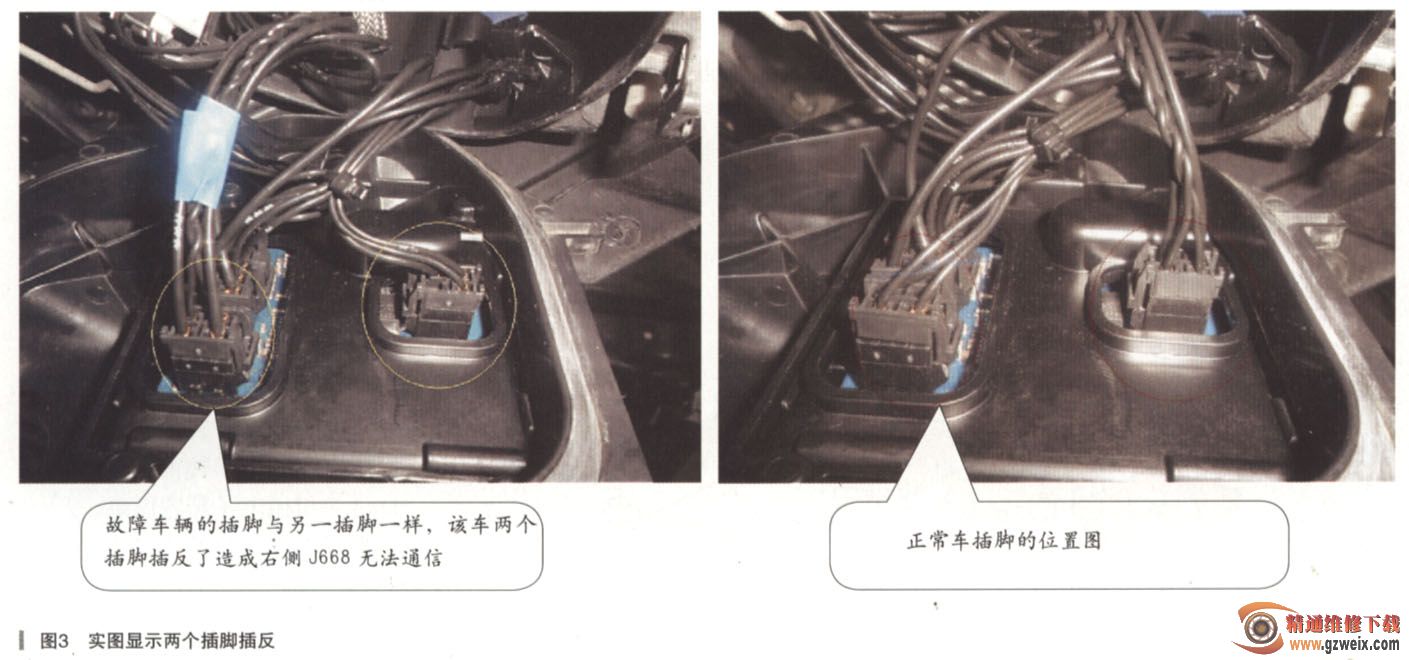

    根据客户描述，原车灯光没有出现类似故障。替换原车旧大灯，显示正常。由于更换的大灯总成是新件，没有过多怀疑能出现问题，当拆解新大灯与旧大灯时，发现两个插脚插反了，如图3所示。

故障排除：将新大灯的插脚对调，故障排除。
