一辆2011款高尔夫轿车，在拔出车钥匙后收音机仍工作。

    故障诊断：正常情况下，该车收音机在接通点火开关时会自动开始工作，如果不想收听，可以通过按压收音机上的电源开关将其关闭，或者通过拔出车钥匙将其关闭。该车的故障为断开点火开关并拔出车钥匙后，收音机仍工作。

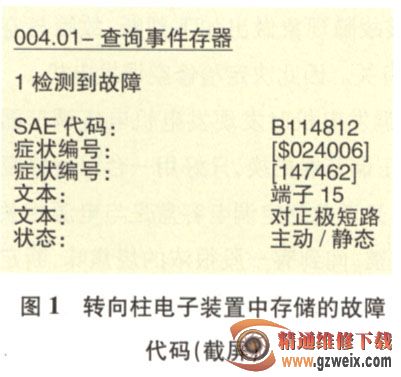

    用故障检测仪进行检查，发现在转向柱电子装置控制单元（J527）中存储有故障代码B114812(图1)，其含义为“端子15对正极短路”。端子15为从点火开关引出的15号电源线，受点火开关控制，因此故障代码的含义其实为15号电源线对正极短路。接通点火开关时，收音机自动工作的控制原理为：接通点火开关，转向柱电子装置控制单元接收点火开关信号并将其传递至车载电网控制单元（J519），然后由车载电网控制单元控制收音机工作。结合收音机的工作原理与故障代码的含义进行分析，推断可能的故障原因有15号电源继电器故障、15号电源线故障及点火开关故障等。

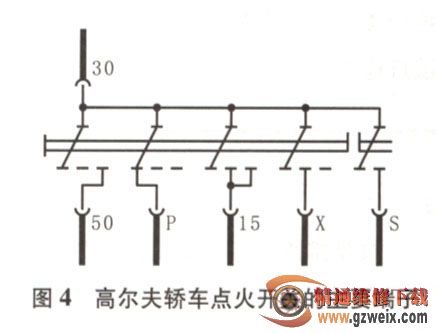

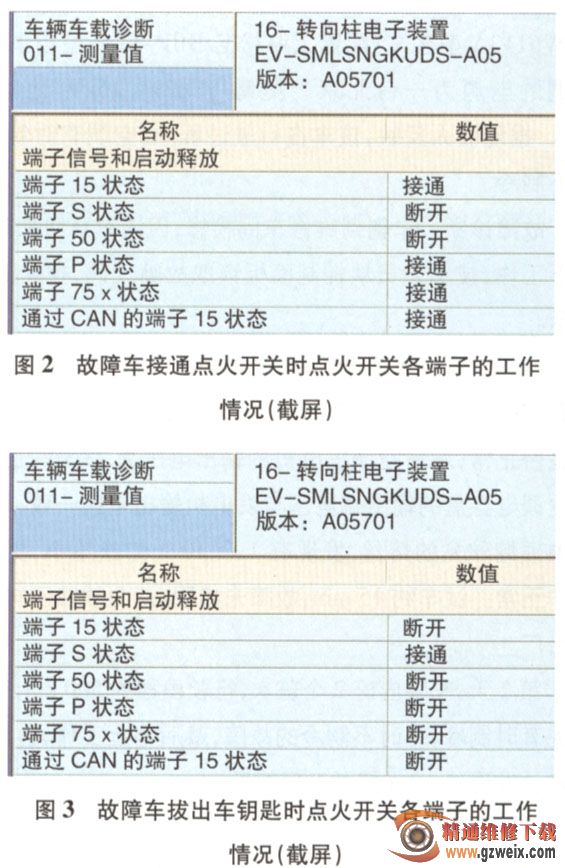

首先检查15号电源继电器的工作情况，正常；接着用故障检测仪从转向柱电子装置控制单元内读取点火开关各端子的工作情况，如图2和图3所示。图4为该车点火开关的主要端子。在正常情况下，接通点火开关时，端子P为断开状态；拔出车钥匙时，端子P为接通状态。因此，从图2和图3可知点火开关端子P的状态错误，推断可能的故障原因为点火开关损坏或点火开关与转向柱电子装置控制单元之间的线路存在故障。仔细检查点火开关与转向柱电子装置控制单元之间的线路，未发现异常，那么故障原因应该为点火开关损坏。

    故障排除：更换点火开关后试车，拔出车钥匙，收音机能正常关闭，故障排除。

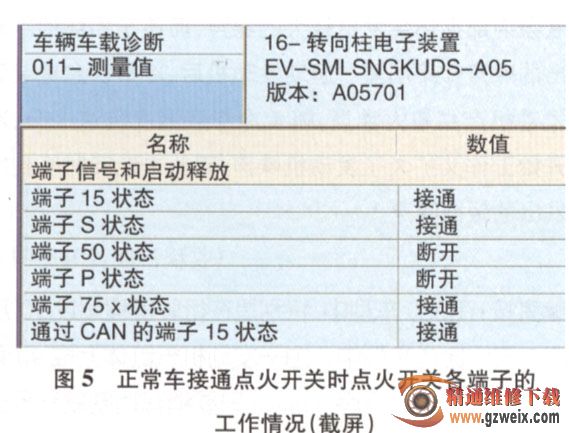

    故障分析：故障排除后再次用故障检测仪从转向柱电子装置控制单元内读取点火开关各端子的工作情况，如图5和图6所示。对比图3和图6可知，在拔出车钥匙后，正常车点火开关的端子S为断开状态，而故障车点火开关的端子S仍为接通状态。查阅相关维修资料得知，如果点火开关的端子S处于接通状态，那么其可以为收音机供电，这就是拔出车钥匙后收音机仍工作的根本原因。
