一辆行驶里程约1.5万km,搭载CDE发动机和六速(09G手自一体自动变速器的2010款大众波罗1.6劲情自动挡轿车。车主反映,该车行驶中在一脚制动后,便出现ABS灯常亮的故障现象。
故障诊断:连接VAS6150B故障诊断仪查询ABS控制单元J104故障内存,识别到一个静态故障码:00290012左后轮速传感器G46电气故障。架起车辆,转动左后轮,1组3区的测量值没有显示相应的车速数据,而右后轮车速测量值正常,表明J104没有接收到G46的车速信号。使用维修插接器T2cp,将信号状态正常的右后轮速传感器G44,连接到G46的T2cr插接器对应的插孔,转动左后轮,1组3区的测量值依旧为0km/h,这表明传感器没有问题,故障在线路上,性质属断路。

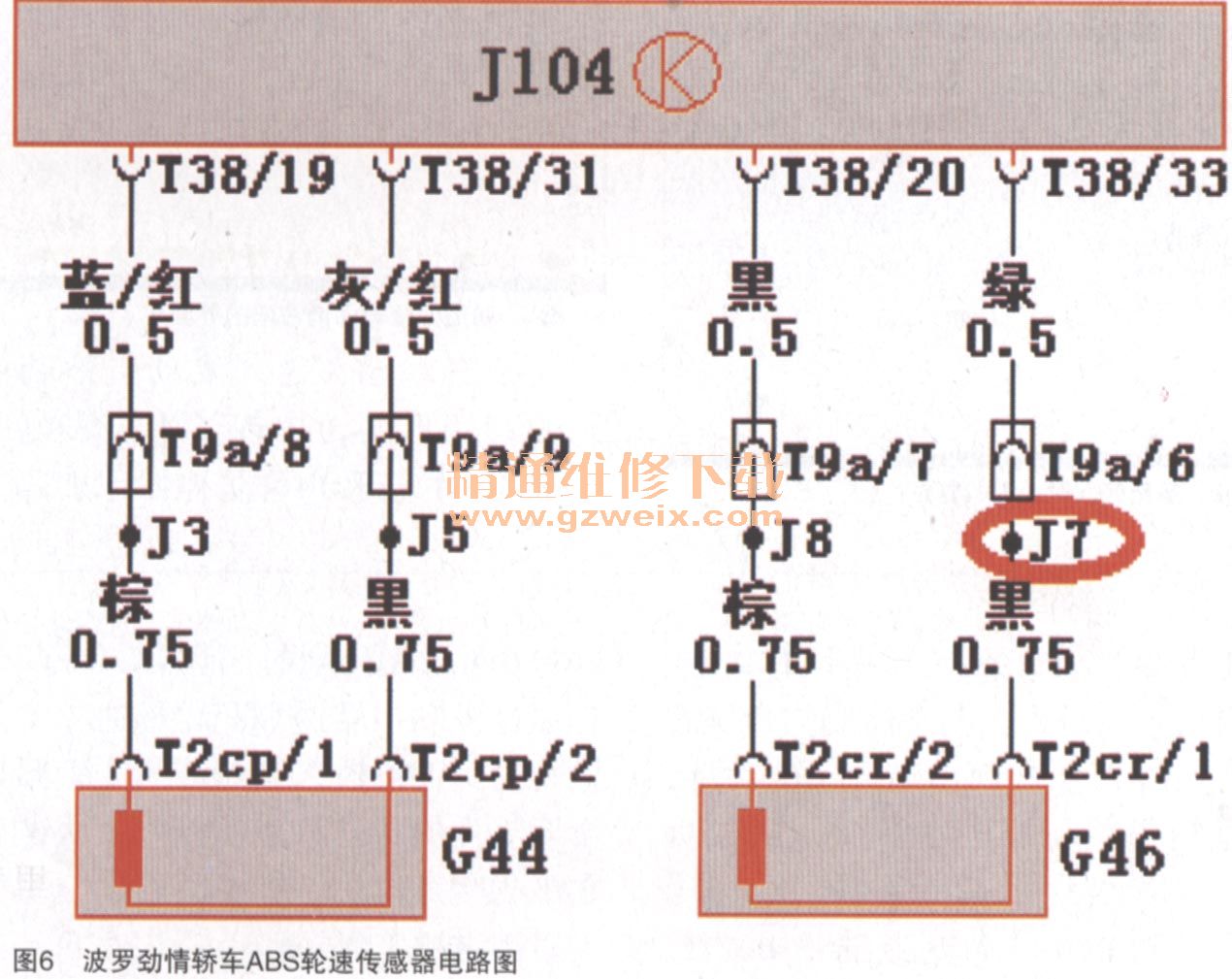

查阅波罗劲情轿车ABS电路图如图6所示,分析线路断路的可能,大致在紧凑型插接器M插座T9a和线路的两个节点J7、J8上。脱开ABS控制单元J104插接器,用万用表测量ABS控制单元J104线束侧插接器的T38/20端子与G46的插接器T2cr/2端子,万用表示值为2.5Ω,T38/33端子与G46插接器T2cr/1(黑线)的电阻为0.496kΩ,表明断路点在黑线上。在左A柱侧线束中找到传感器G46的黑线,用钢针刺入黑线,测量该点与J104线束侧插接器的T38/33端子导通,从而确认线路断路范围在该点与G46插接器之问,即节点J7具有较大的可能。
在后排坐垫下地板处找到G46传感器屏蔽线束与主线束的交汇处节点J7,找到了问题所在,原来J7的节点铜套受腐蚀后脱开,致使G46线路中断。设置J7节点的目的并非线路并联原因在此抽头,而是ABS轮速传感器线束需要屏蔽层,这样传感器线束与主线束之间形成了节点J7的连接。
故障排除:重新连接好节点J7,ABS灯熄灭,再次查询J104故障内存,00290变为间歇式,转动左后车轮,1组3区出现车速信号数据,故障排除。
