一辆2012款全新大众迈腾轿车。用户反映：该车点火开关打开，挂入倒挡，驻车距离警报开关闪亮，倒车影像显示屏不显示，倒车影像摄像头工作正常。

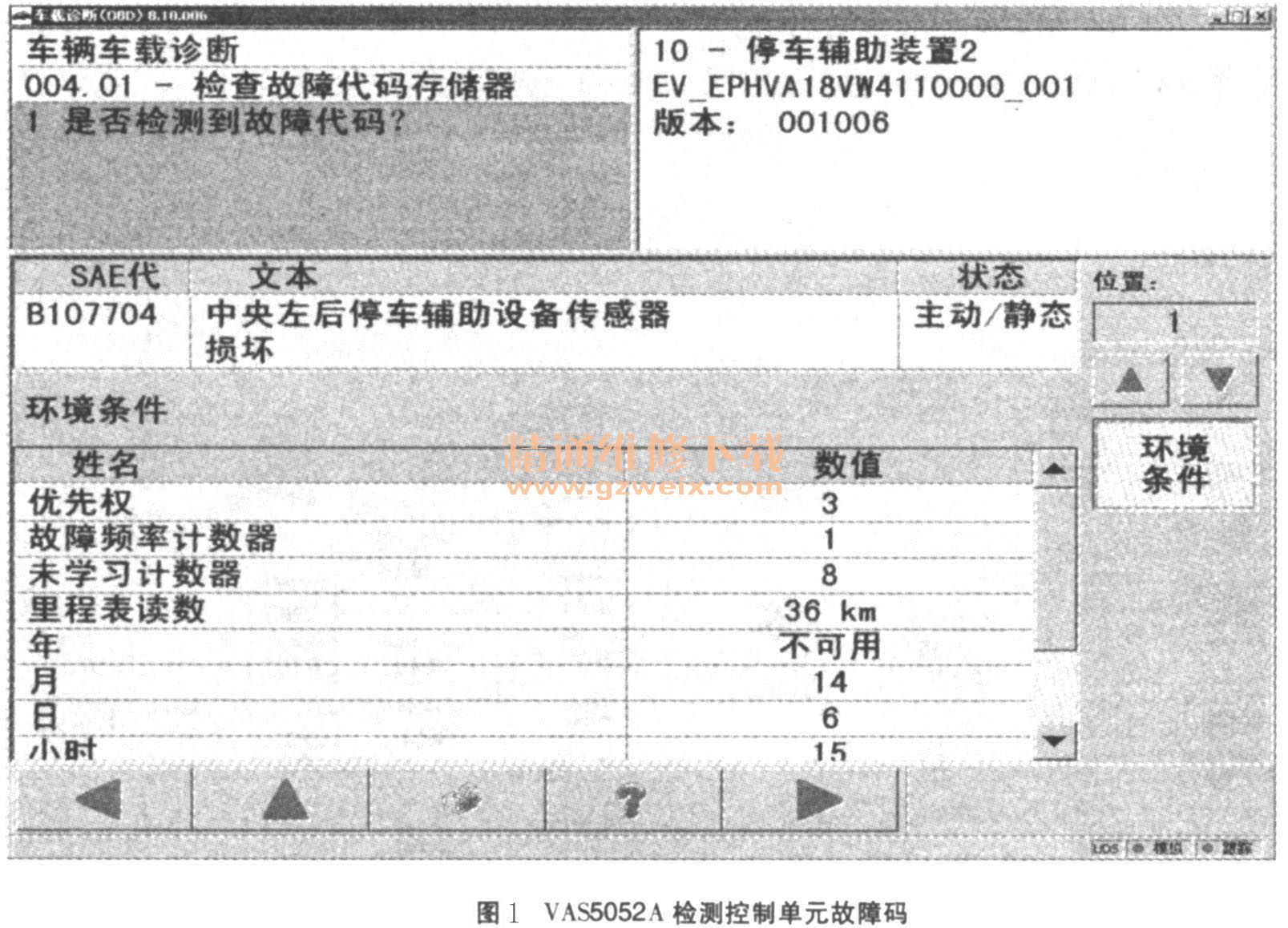

    接车后：连接VAS5052A查询停车辅助装置控制单元故障码（如图1所示）。

    查询倒车影像控制单元无故障记录。根据相关电路图分析并检查其线无故障，随后依次更换倒车影像控制单元J772及倒车影像显示屏J503，故障依旧。
    故障排除：清除停车辅助装置控制单元故障码，倒车影像显示屏瞬间正常，停车辅助装置因此初步确定为中央左后驻车辅助传感器损坏，引起倒影像不显示。
    查阅EISA全新迈腾维修手册等及通报资料，未发现倒车影像与驻辅助系统之间有相关联系，但就本案例可以初步分析如下：倒车影像系统虽然可以直接提供车辆后部障碍物的信息，但当距离障碍物较近时，其影像信息会很模糊难以提供准确的后部障碍物信息，此时必须依靠驻车辅助系统传感器的作用才能达到完美的效果。因此，当出现故障时，为防止用户提供错误的倒车信息系统将影像关闭强迫到经销商进行维修。

    故障总结：该案例可以提示维修人员，对于现代汽车而言，特别是带有CAN总线网络系统的车辆，各个系统已不再是分开独立的系统，各系统之间存在着某种千丝万缕的联系，互相依存、互相影响。因此在诊断车辆故障时，不仅要根据故障现象直接检查故障系统，同时也要考虑其他系统报出的故障码。
