迈腾B7L逆变器相关电路原理与维修
来源:汽车电器  作者:佚名  2014-08-06 08:27:39

    迈腾B7L(1.8TSI-DSG舒适版)轿车,是一汽大众2011年生产的改进型迈腾,其配置了逆变器U13。此逆变器U13的功能:输入12V电压,输出220V、50 Hz的交流电,额定功率150w,以满足手机、笔记本电脑、数码摄像机等对220V交流电的需求。以下围绕逆变器U13的外部电路、内部电路、相关故障诊断与维修给予详解。

    1.逆变器U13及其外部电路

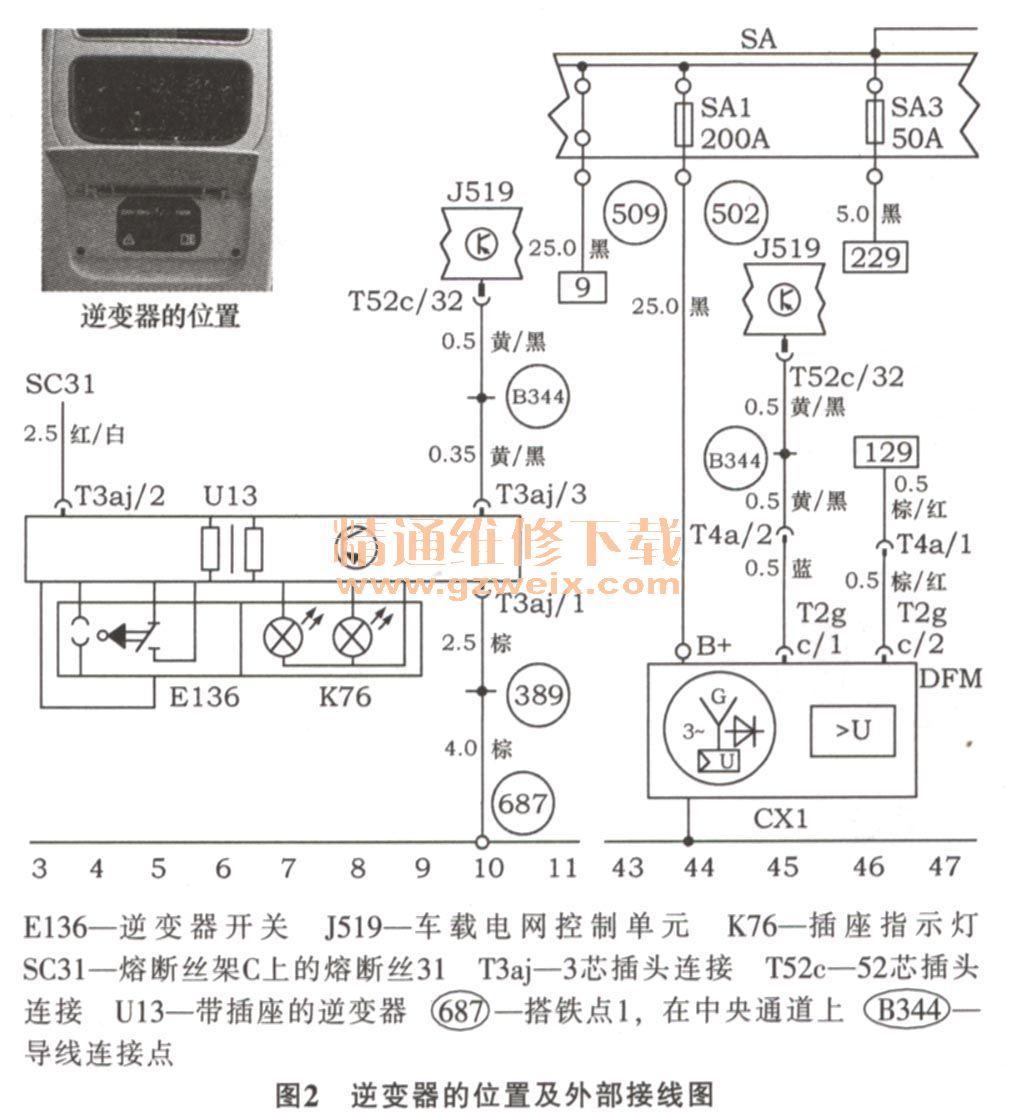

    逆变器U13的外形如图1所示。三芯插孔T3aj的1、2、3插孔分别与中央通道上的搭铁点、熔断丝SC31和车载电网控制单元J519连接。逆变器的交流电输出插孔在中央通道后端面上,逆变器位置及外部接线电路如图2所示。



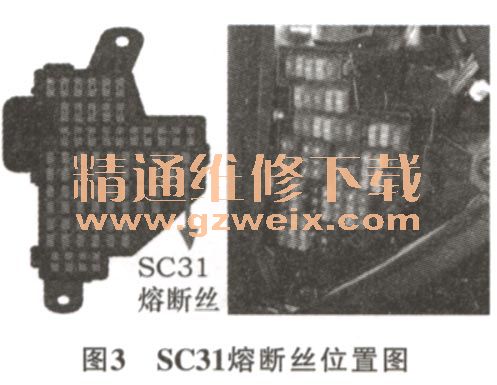

    U13的电源供电:30号正极线→SC31→2.5mm2的红/白线→T3aj/2升逆变器,U13的搭铁:逆变器升T3aj/1→2.5 mm2的棕色线。中央通道上的687号搭铁点,U13受车载电网控制单元J519的监控:当U13外接负载工作时,U13通过T3aj/3→0.35 mm2的黄/黑线→J519的T52c/32与J519通信。熔断丝SC31在C熔断丝架的31号位,红色15A,位置见图3。C熔断丝架位于驾驶员侧仪表板左端。

    U13的关联电路:在线路上,发电机的L线(也就是通常所说的充电指示灯信息线、他励线、发电机监控线)插脚T2gc/1→0.5 mm2的蓝色线斗插接器T4a的2号插脚T4a/2→0.5 mm2的黄/黑线。连接点B344→J519、U13;在信息上,J519通过同一根线(0.5 mm2的黄/黑线)与U13和发电机相联系,监控发电机是否发电,判定逆变器U13是否工作,逆变器U13、J519和发电机在电气上有关联性。2逆变器U13内部电路

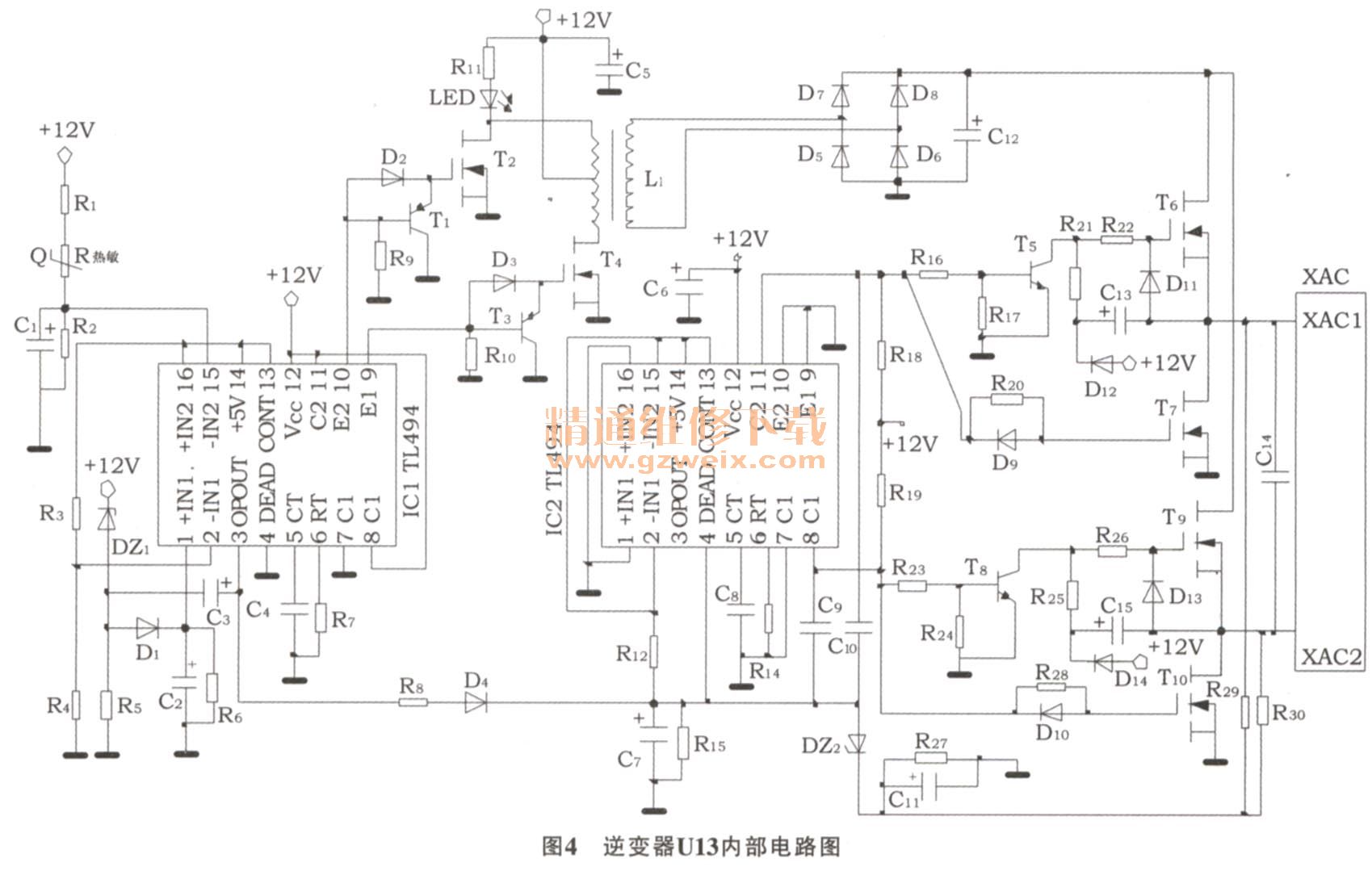

    图4为逆变器U13内部电路图,逆变器中电子元件名称及其参数见表1。电路图由3部分组成:第1部分是12V直流电变换为220 V/50 kHz交流电的逆变电路;第2部分是220 V/50 kHz高频交流电至220 V/50 Hz工频交流电的转换电路;第3部分是保护电路。2.1  12 V直流电变换为220 V/50 kHz交流电的逆变电路


[1] [2]  下一页
