大众速腾轿车车门控制单元故障
来源:本站整理  作者:佚名  2014-10-15 08:36:36

    一辆行驶里程约12.6万km的2007年大众速腾1.6自动档轿车。用户反映:该车前天开始右前门、右后门的升降器、中控锁均不受中控开关控制,且独立操作也无法实现功能动作。
    故障诊断:连接诊断仪VAS5052A进行检测,发现无法进人右前门、右后门控制单元,且网关、中央电器控制单元中均有右前门、右后门无信号的永久故障码。显然,这两个控制单元根本没有工作,完全失效,原因可能在控制单元无供电(搭铁)、总线故障、控制单元自身故障这三方面。
    维修思路如下:无供电(搭铁)的原因在熔丝、线路、连接件、搭铁这几方面,要依据电路图和维修手册逐一进行排查;控制单元自身故障完全失效的可能性很小,排除上述问题后才能确定。

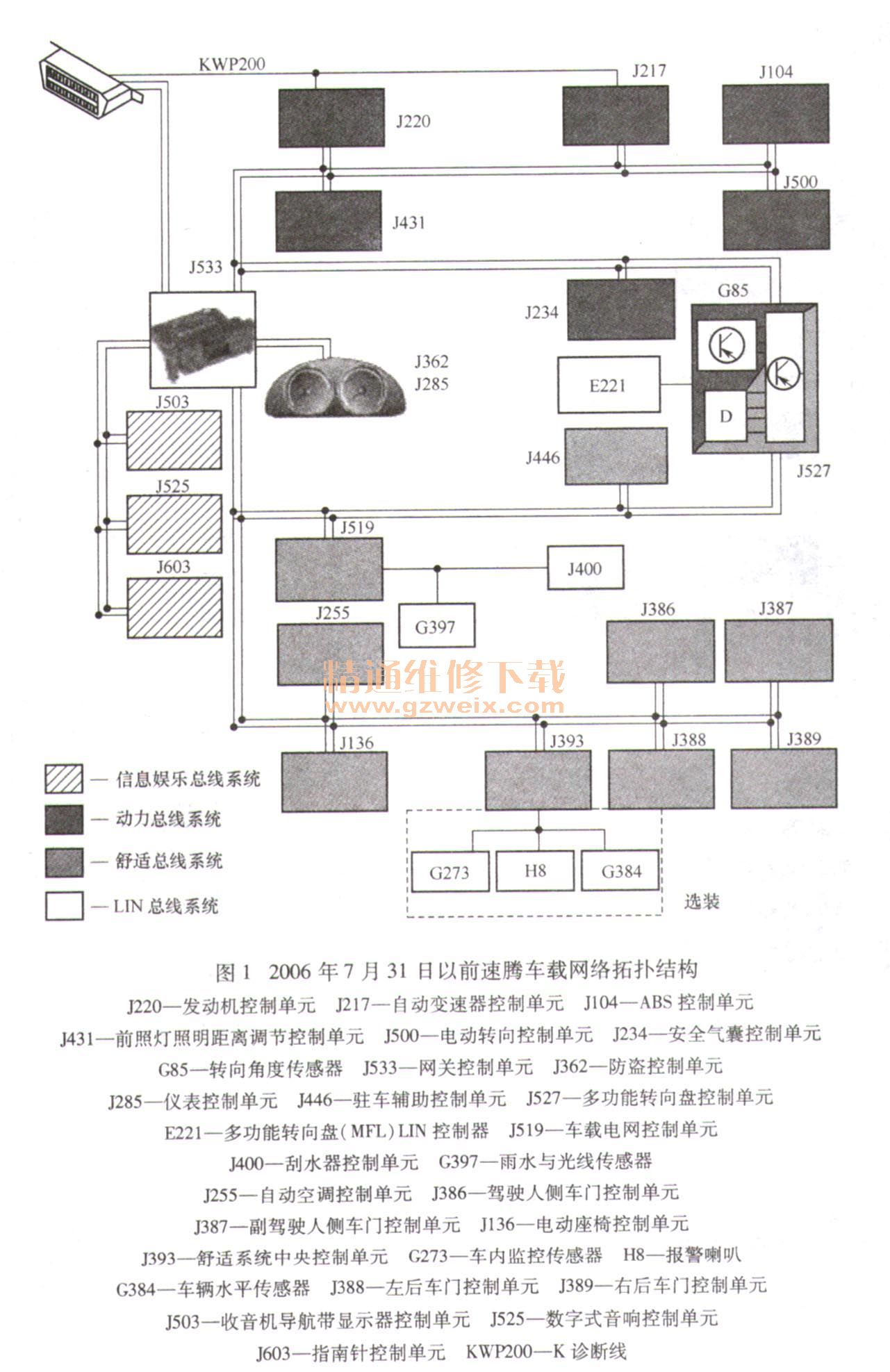

    速腾轿车的舒适系统结构和控制较复杂,不同年型的车辆结构和部件区别很大,在检查之前要认真了解具体内容。生产日期在2006年7月31日以前速腾车载网络拓扑结构如图1所示,可以看到J386驾驶人侧车门控制单元、J387副驾驶人侧车门控制单元、J388左后车门控制单元、J389右后车门控制单元均是通过舒适CAN总线进行连接,直接通过J533网关进行通信和信息交换。

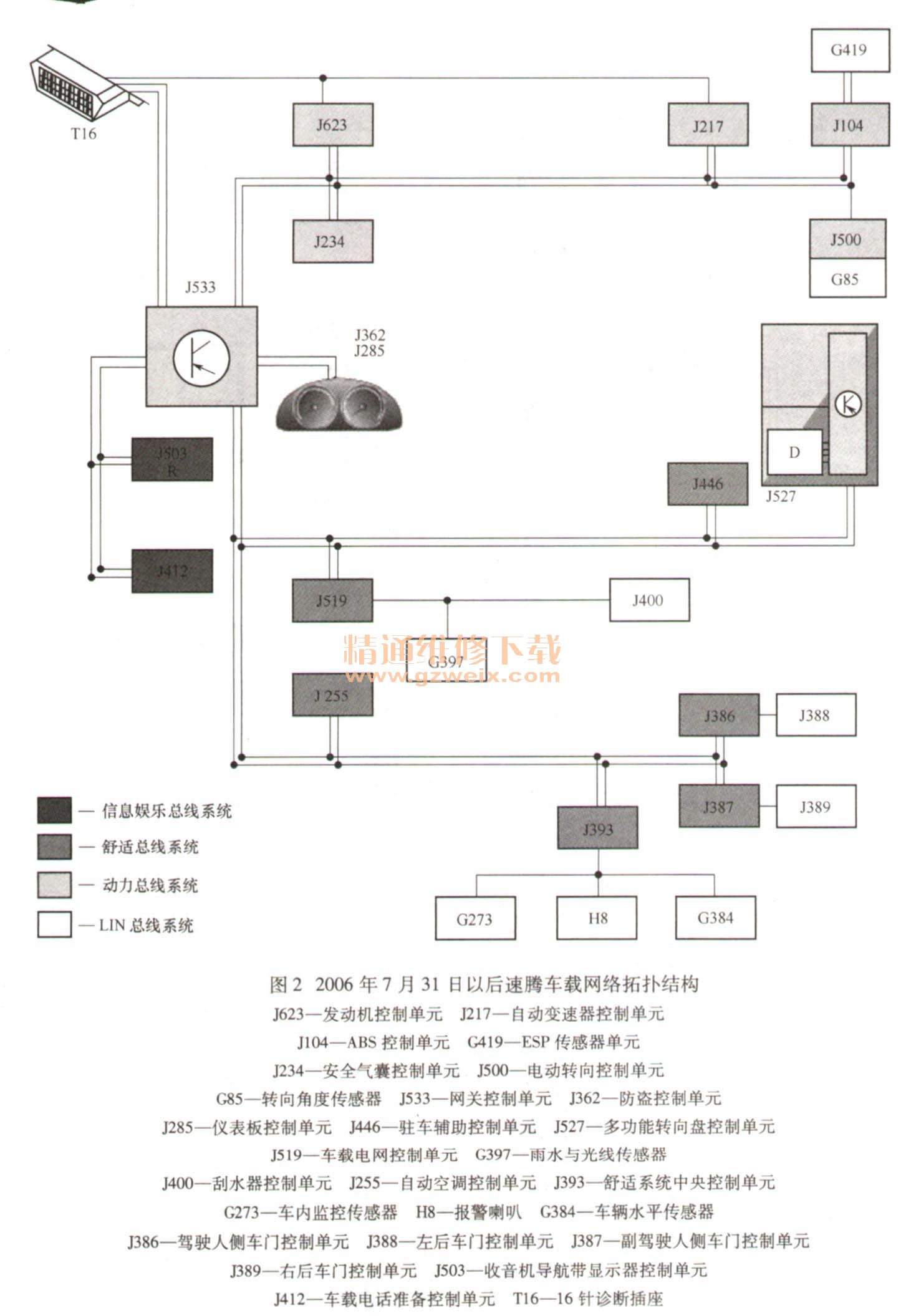

    生产日期在2006年7月31日以后速腾车载网络拓扑结构如图2所示,G85转向角度传感器在J527之外,J388左后车门控制单元通过LIN总线与J386驾驶人侧车门控制单元连接和受控,J389右后车门控制单元通过LIN总线与J387副驾驶人侧车门控制单元连接和受控。

    查阅相关资料,可知左后、右后车门控制单元分为三种。以右后车门控制单元为例,有下述三种。
    ①L I K5 839 402 B:至2006年7月31日止,CAN总线传输。
    ②L 1 K5 839 402 G ; 2006年8月1日至2007年12月3日,LIN总线传输。
    ③L 1 K5 839 402 L ; 2007年12月3日始,LIN总线传输。
    G与L可以互换。
    此车均属于第二种年型之内,即J388左后车门控制单元通过UN总线与J386驾驶人侧车门控制单元连接和受控,J389右后车门控制单元通过LIN总线与J387副驾驶人侧车门控制单元连接和受控。
    一汽一大众将其改为LIN总线连接的主要目的是减少布线,降低成本,提高系统稳定性。根据对此车型电器设备方面的维修经验,此类问题主要集中在控制单元或者模块本身的内部结构和软件上,且此故障为非偶发故障,无论从便捷性还是故障原因可能性上综合考虑,都应首先检查线束。
    从其构成出发,在检查的时候要从副驾驶人车门控制单元相关部位查起,即使右后车门控制单元完好,也会因为副驾驶人车门控制单元不工作而没有信号。即使右后车门控制单元完全损坏,也不会造成副驾驶人车门控制单元不工作(特殊情况除外,如火灾车或者进水车)。这也就是LIN总线与CAN总线的一种连接上的区别,前者为串联,后者为并联,其他区别就不再赘述了。

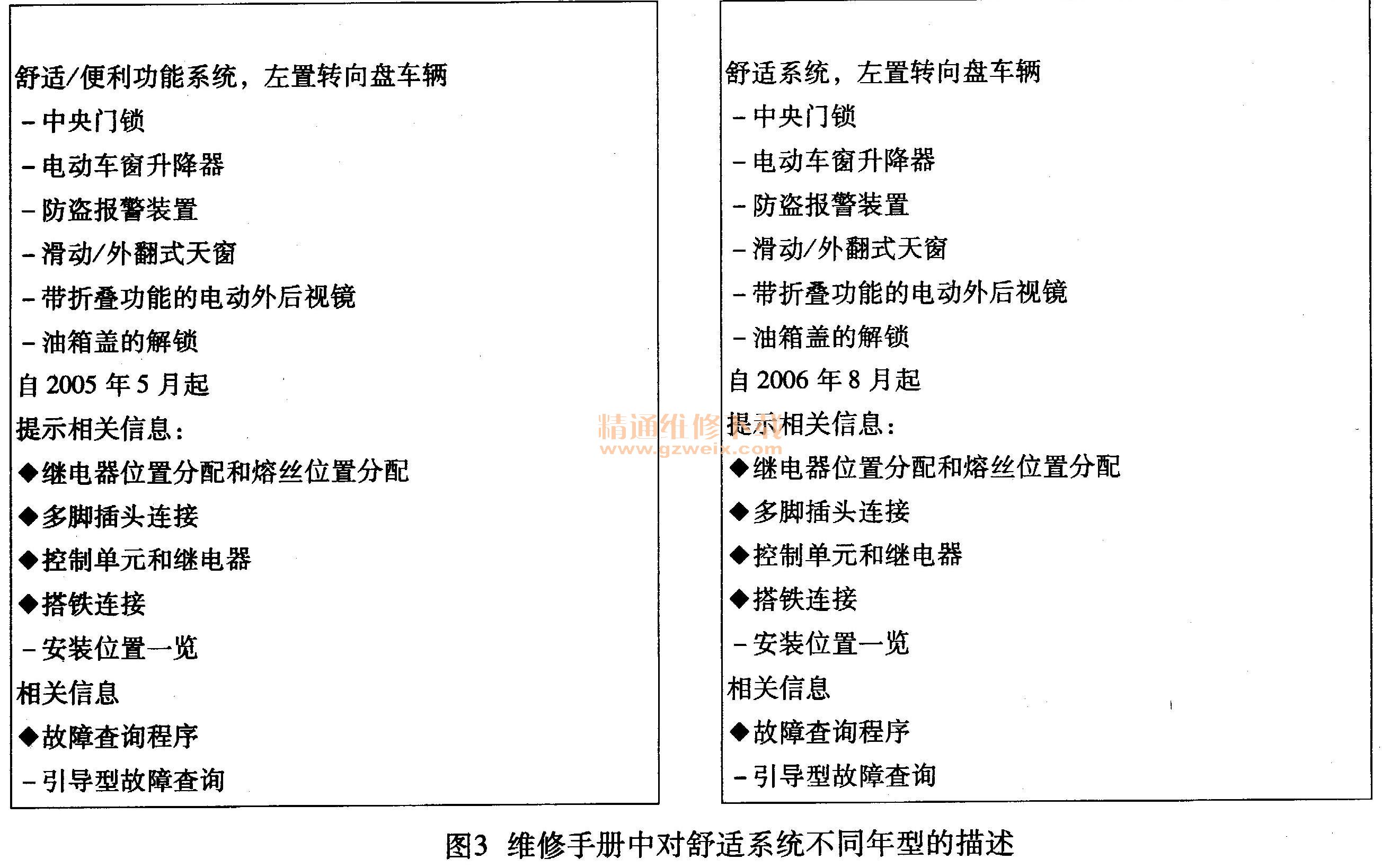

    检查J387副驾驶人侧车门控制单元的相关熔丝,正常;检查J389右后车门控制单元与J387副驾驶人侧车门控制单元共同供电的熔丝,正常;测量熔丝侧的各火线,正常;检查J387副驾驶人侧车门控制单元相关搭铁点,正常;检查相关可视插头并测量,正常。查阅电路图,准备检查线路,在检查线路的时候,同时还包括了对总线的检查。在查阅电路图时要注意针对舒适系统不同的年型,维修手册中的描述如图3所示。

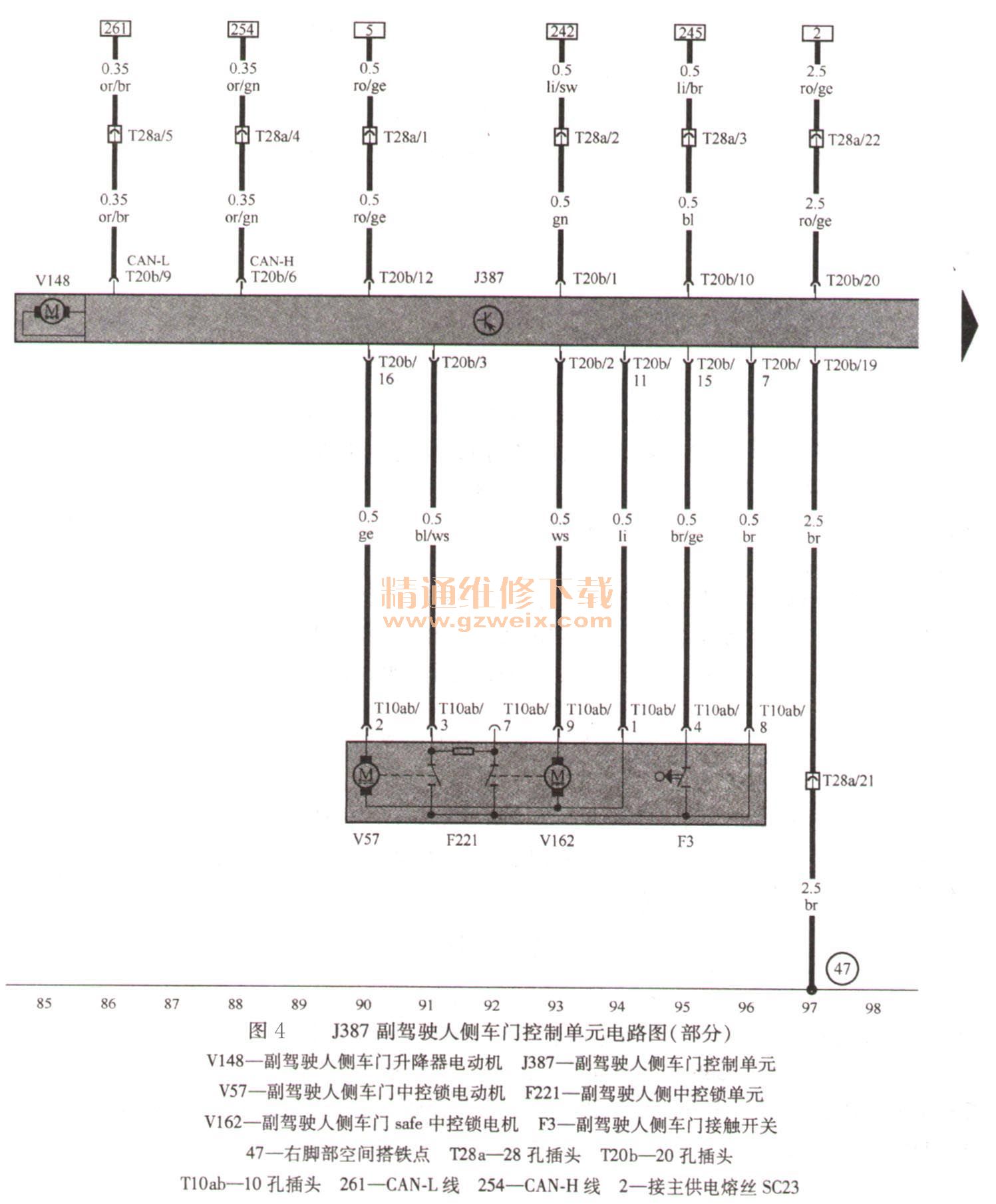

    J387副驾驶人侧车门控制单元电路图(部分),如图4所示。

    分别测量插接器,128a的线束侧22、19、18针脚状态正常,测量总线端子的电压均存在,证明线路连通。至此,相关线路检测完毕,均无异常。拆下右前门控制单元检查外观无异常,将其更换,故障排除。
    维修小结:对于年型较远的车辆,在维修前必须弄清所修车辆的年型和结构关系以及相关备件、系统的变化关系。对电路图的理解和总结是技术人员的基本素质,每次维修后都要根据电路图对相关系统进行总结、汇编,制作出便于快速维修的电路图用于培训或类似故障的维修。
