一辆行驶里程超20万km的丰田子弹头汽车。该车开右转向灯时，右转向灯闪烁正常，但开左转向灯时，左右转向灯同时闪烁。
    故障检修：
    （1）故障原因分析
    根据故障现象分析和以往的维修经验，故障的可能性有：
    1）危险警告信号开关有故障。
    2）转向开关有故障。
    3）转向灯线路有短路故障。
    （2）故障检修方法

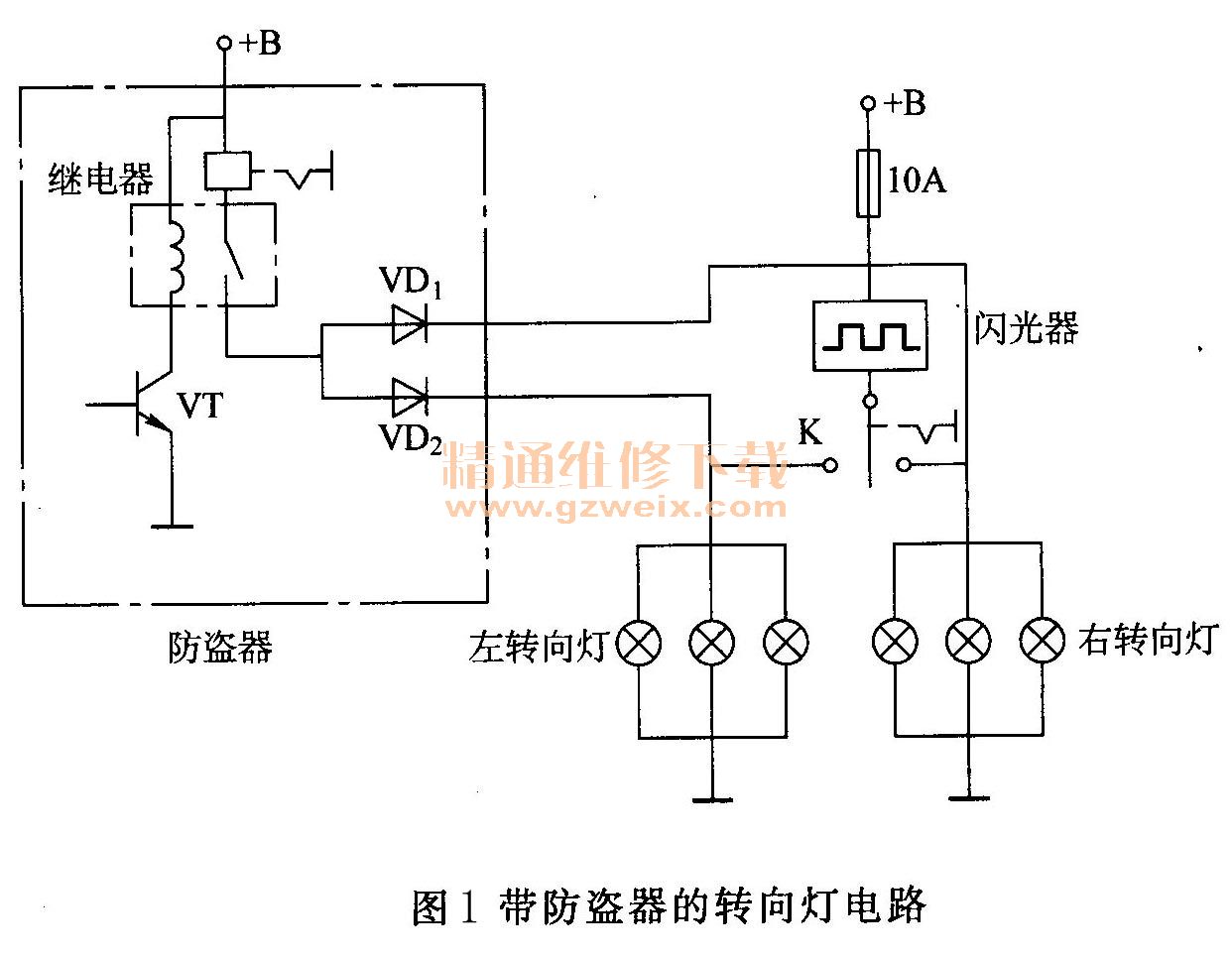

    检查危险警告信号开关及转向灯开关，均正常；再检查转向灯线路，也没有发现异常。在检查转向灯线路时发现，该车加装了防盗器，其电路如图1所示。该防盗器在被触发而起作用时，其内部晶体管导通而使继电器线圈通电，吸合触点，接通左右转向灯电路，这时左右转向灯就会同时闪亮，并且防盗喇叭鸣响警告。

    根据该电路分析，怀疑是防盗器有故障。将该防盗器拆除后打开左转向灯，右转向灯不再同时闪烁，因此防盗器内部有短路故障确定无疑。
    （3）故障处理措施
    拆检防盗器，发现一个二极管（标VD2的那个二极管）已反向击穿。用一只5A的二极管替换已损坏的二极管后，转向灯工作正常，故障排除。
    故障分析：打开左转向灯时，左转向灯的电流从电源正极经过10A熔断器→闪光器→转向灯开关K→左转向灯→搭铁，再回到电源负极，左转向灯正常闪烁；由于二极管VD2反向击穿，从转向开关K流出的电流就会通过被击穿的二极管VD2，再经VD1、右转向灯到搭铁构成回路，使得右转向灯也闪亮。因此，当打开右转向灯时，只右转向灯闪烁，而打开左转向灯时就会有两边的转向灯同时闪烁的故障现象。
本例故障将防盗器拆除，故障也随即消除。
