一辆行驶里程约12.8万km的大众迈腾1. 8T轿车。该车用遥控器无法关闭天窗。

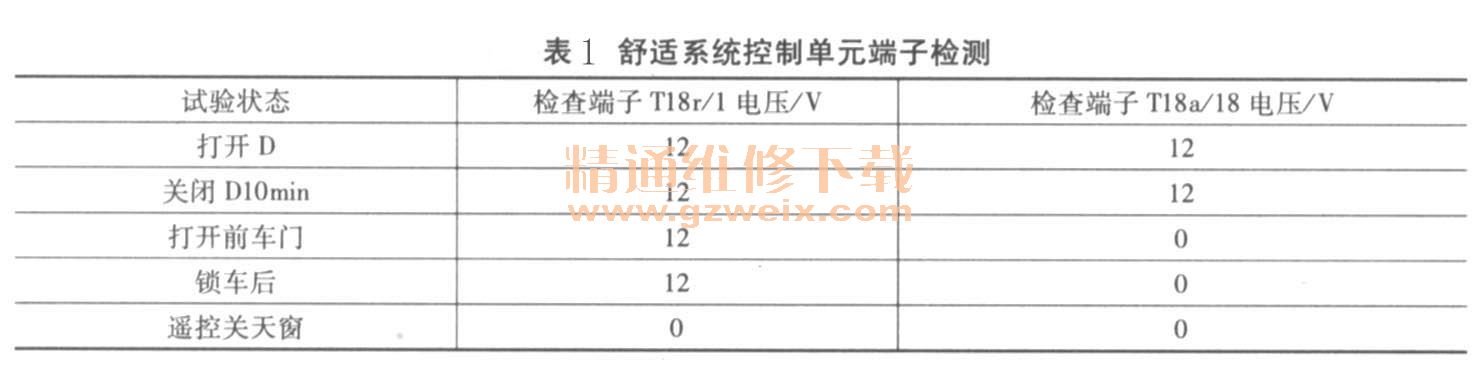

    故障诊断：首先用V. A. 55051进行检测，无故障存储，因在车内可以正常开启和关闭天窗，分析此车天窗供电和搭铁都应正常，由电路图图1可知，天窗控制单元J245除受操作开关的控制以外，还通过T6ah/6脚接收仪表的信号（正常有12V电压，在车速大于120km/h时切断），另一方面与舒适系统控制单元J393相互作用以实现操作天窗开关或遥控天窗的控制，天窗T6ah/2脚由舒适系统控制单元J393的T18a/18脚提供12V电压，天窗控制单元J245的T6ah/3脚由天窗向舒适系统控制单元J393的T8r/1脚提供12V电压。在各种状态下，操作天窗开关或遥控天窗，舒适系统控制单元J393电压控制正常值如表1所示。



    由此分析，故障点应为舒适系统控制单元J393及舒适系统控制单元J393与天窗控制单元J245之间电路故障。实际测量天窗T6ah/2脚有来自舒适系统控制单元J393的12V电压，在遥控关天窗时测试为0V，符合标准，正常。再对T6ah/3脚测量，用遥控关天窗时T6ah/3脚没有0V信号，进一步检测舒适系统控制单元J393T8r/1脚和天窗T6ah/3脚连接线，无断路现象，故障可锁定在舒适系统控制单元J393。
    故障排除：更换舒适系统控制单元J393，故障排除。
