一辆2014款全新高尔夫1.4 TSI轿车,客户购车后当天便出现无法启动的故障。
故障诊断:接车后试车验证故障现象,进行启动发动机操作,启动机无任何反应,组合仪表中央显示屏上显示“SAFE”(图1);读取各个系统的故障存储,01一发动机控制单元中存储有故障代码P1570,含义是“发动机控制单元停用”,17一组合仪表中存储有故障代码B2000,含义是“控制单元损坏”。使用故障导航功能执行检测计划,提示要更换组合仪表控制单元。根据相关电路图检查组合仪表的相关线路,无异常;读取相关数据流,也未发现明显异常。于是根据故障导航功能提示更换组合仪表,并按照故障导航提示进行防盗系统匹配后试车,车辆启动正常,但是,组合仪表中央显示屏显示PRO MODE(工厂模式)且远光指示灯常亮(图2)。出现此现象说明组合仪表处于“工厂模式”,根据维修经验,需要在“匹配”选项内进行匹配,但是,在“匹配”选项中却没有找到相应功能,从而让维修陷入了僵局。

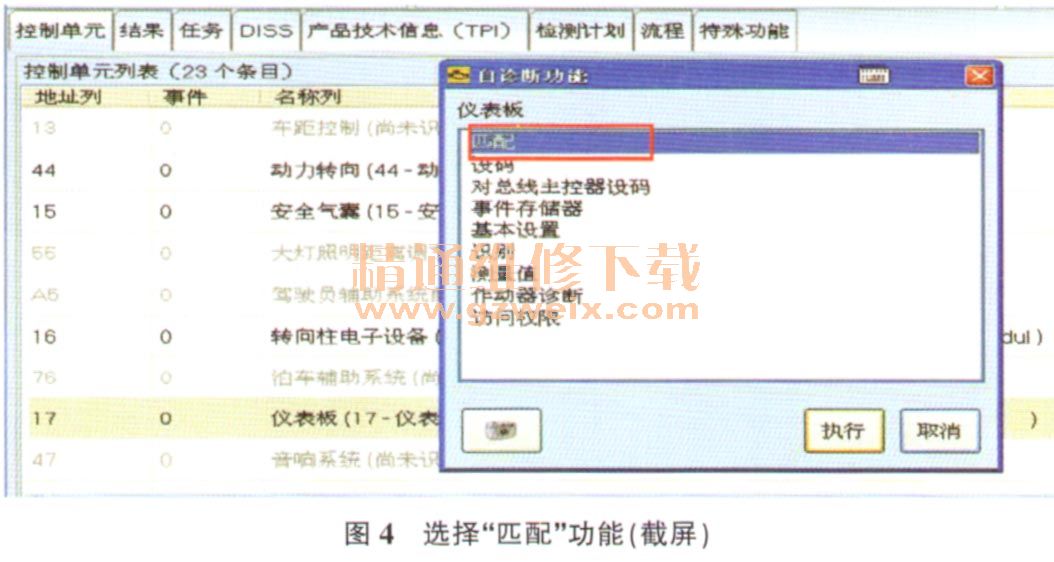

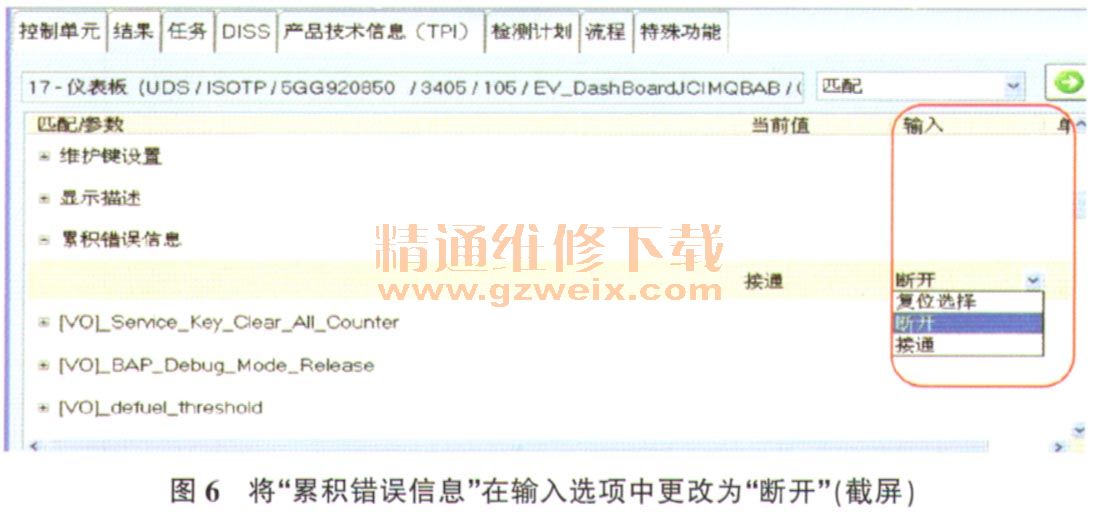

后向整车厂家咨询,在整车厂家技术人员的指导下按照下面的方法解决了故障:选择17一组合仪表→单击右键选择“控制单元自诊断”(图3)→选择“匹配”功能(图4)→在“匹配”选项中选择“累计错误信息”(图5)→将“累积错误信息”在输入选项中更改为“断开”(图6)→选择“接受”后在弹出的对话框中选择“是”按钮(图7),PRO模式即被关闭。
故障排除:按照整车厂提供操作方法进行操作,将PRO模式(工厂模式)关闭后试车,车辆启动正常,组合仪表中央显示屏也不再显示“PRO MODE”,远光指示灯熄灭,故障排除。
