一汽大众迈腾B7L轿车驻车辅助系统的基本构成如图1所示。该系统在接通点火开关时开始进入自检，几秒钟后自检结束；接通点火开关，按下驻车辅助系统开关（E266）或者挂入倒挡，驻车辅助系统开启，再次按下E266（按键指示灯熄灭）或车辆向前行驶速度超过15 km/h，驻车辅助系统关闭。如果驻车辅助系统已经就绪，则系统会发出短促的信号音，且驻车辅助系统指示灯亮起，如果识别到系统存在故障，则会响起5s的报警音，同时驻车辅助系统指示灯闪烁。在距离测量过程中，报警声音脉冲时间间隔按比例随距离的缩小而缩短，在距离小于300 mm时，报警声音脉冲变为持续音。当车辆沿着墙壁行驶时无报警声音。下面例举几例该系统的故障。

    案例1 驻车辅助系统警报长鸣，且驻车辅助系统指示灯闪亮

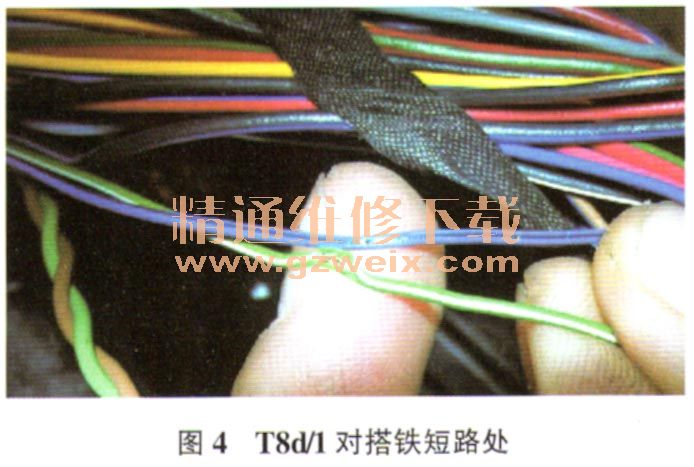

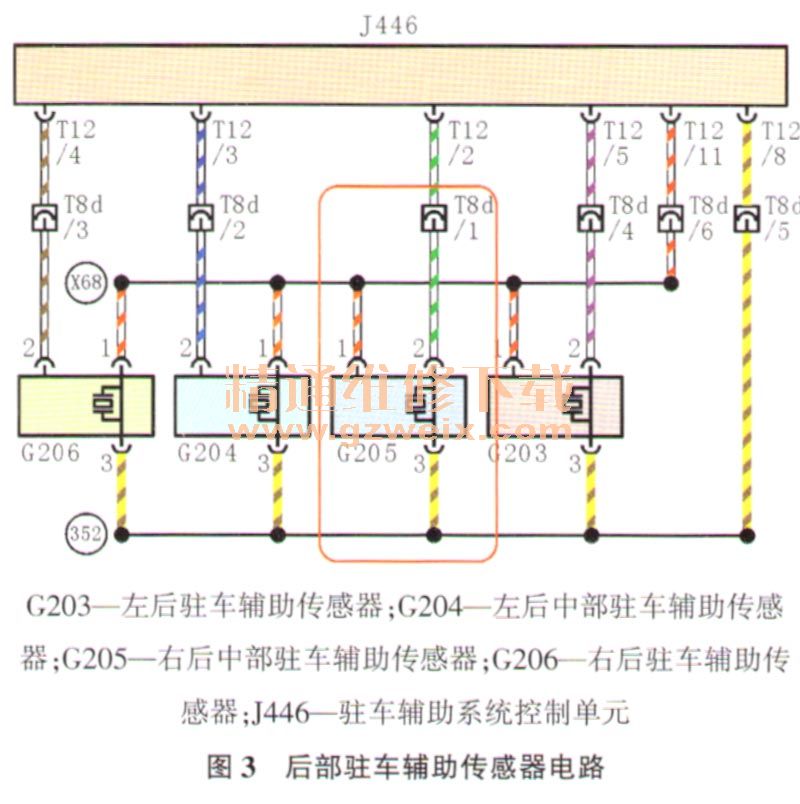

    故障诊断：连接VAS5052读取故障代码，得到故障代码B1078 14，其含义是右后中部驻车辅助传感器（G205）断路或对搭铁短路（图2）。根据故障代码提示检查右后中部驻车辅助传感器（G205）及其线路连接情况，根据图3所示的系统电路进行检查，发现T8d/1对搭铁短路（图4），修复线路后试车，故障排除。





    案例延伸同理，当驻车辅助传感器连接线路断路或对搭铁短路、驻车辅助传感器内部断路或短路、驻车辅助系统控制单元（J446）内部电路出现故障时，均会引起驻车辅助系统警报长鸣，且驻车辅助系统指示灯闪亮。
