一辆装配玉柴YC6G260N-50天然气发动机、威帝CAN总线及特尔佳电涡流缓速器的厦门金旅客车(车辆型号为XML6125Jl5CN)。该车因缓速器不工作在其他服务站进行维修,先后更换了总线主站模块、顶从站模块、前从站模块及仪表也未能将故障排除。

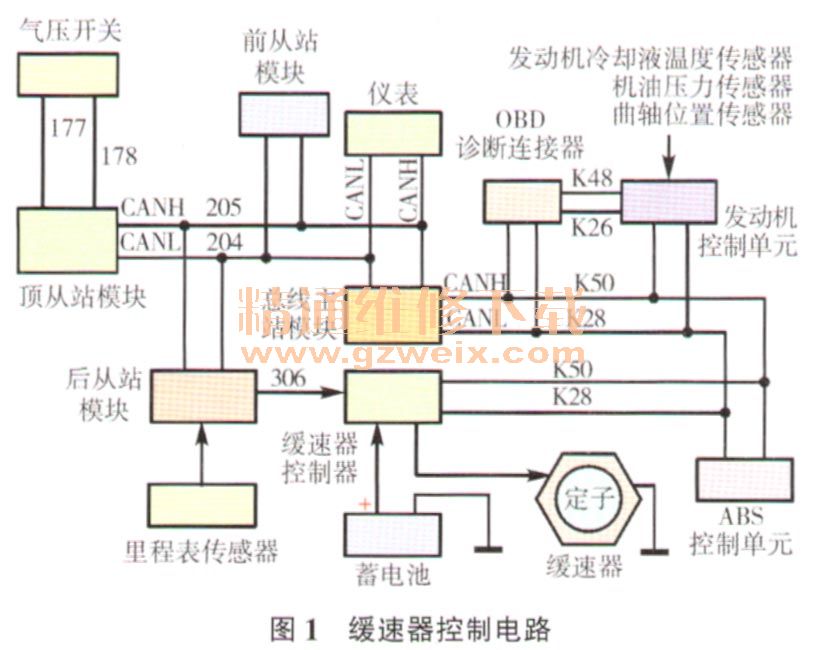

故障诊断:接车后试车,缓速器确实不工作。该车缓速器控制电路如图1所示,缓速器工作的必要条件包括:缓速器的供电正常;车速达到5 km/h以上;ABS不工作;制动踏板及气压开关相关电路正常。
把驱动车轮用千斤顶顶起,启动发动机,当车速达到5 km/h以上时踩下制动踏板,仪表没有显示缓速器工作,此时用万用表测量缓速器定子线圈上的电压,无电压,这说明缓速器控制器没有控制缓速器工作。检查缓速器控制器的主电源,正常;检查后从站模块到缓速器控制器的360号电源线,正常;踩下制动踏板,测量气压开关与顶从站模块间177号和178号导线上的挡位控制信号,均正常。
难道是CAN总线有故障?用万用表测量K50号线(CANH)和K28号线(CANL)与搭铁间的电压,分别为2.6V和2.4V,正常;再测量K50号线与K28号线间的电阻,约为650Ω,较正常值(600Ω)略大。仔细检查CAN线路.发现OBD诊断连接器上加装了行车记录仪模块(图2);拆除行车记录仪模块后试车,缓速器仍不工作。为了排除ABS控制单元的影响,脱开ABS控制单元导线连接器后试车,故障依旧。
用专用故障检测仪进行诊断,发现发动机控制单元中存储有故障代码,含义为发动机控制单元与仪表通讯故障;查看车速数据,车辆行驶时车速数据为0 km/h,说明发动机控制单元没有检测到车速信号。该车车速信号来源于里程表传感器,由于仪表可正常显示车速,说明后从站模块与仪表间的CAN线(204号线和205号线)通讯正常。正常情况下,总线主站模块接收到车速信号后会通过CAN线(K50号线和K28号线)将车速信号传递给发动机控制单元、ABS控制单元及缓速器控制器。由此推断总线主站模块有故障。
故障排除:更换总线主站模块后试车,缓速器工作正常。
故障分析:为什么新的总线主站模块会损坏呢?是配件质量问题还是其他原因导致的?调查发现,已有20多辆同型号的车出现此类故障,且都在OBD诊断连接器上加装了行车记录仪模块,可以确定是加装的行车记录仪模块使总线主站模块损坏的。
