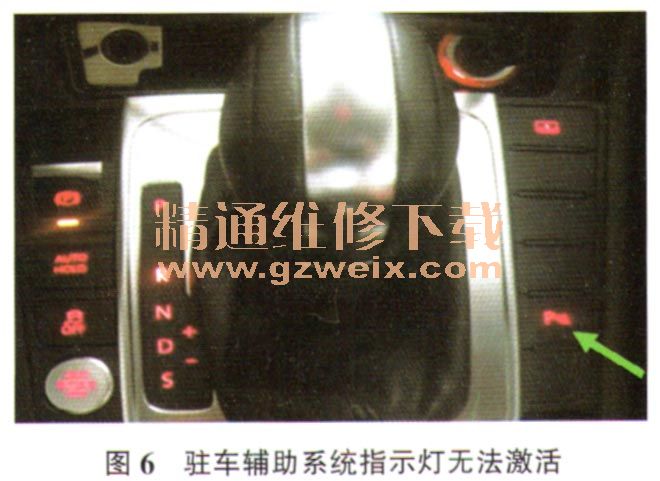

案例3 驻车辅助系统不工作，驻车辅助指示灯无法激活（图6）

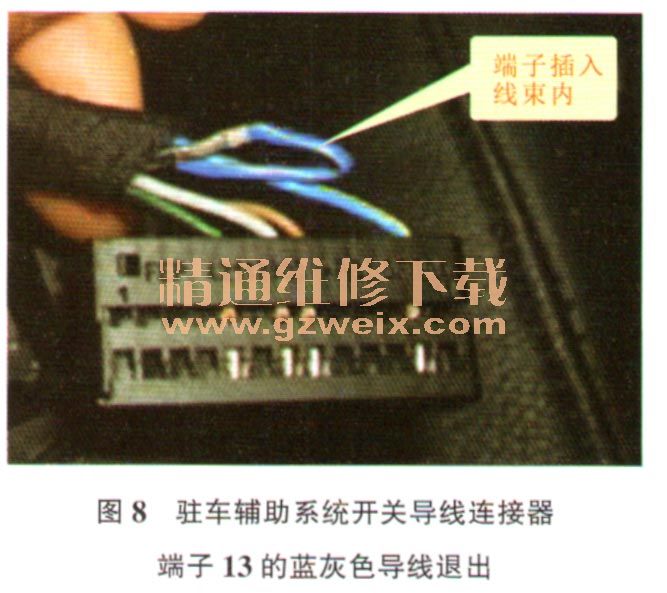

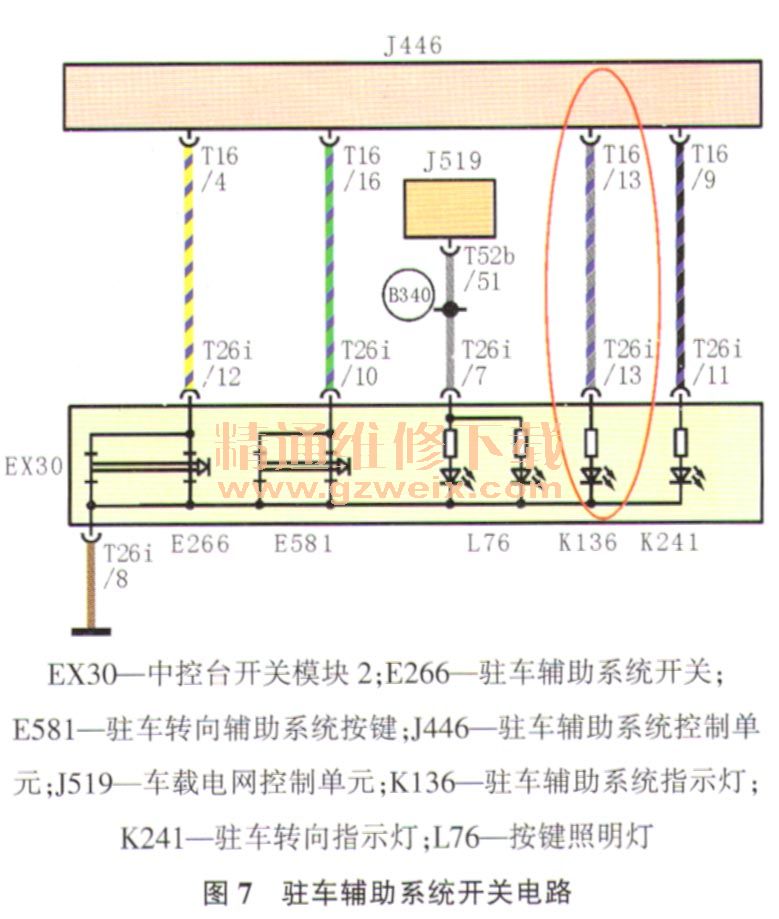

    故障诊断：连接VAS5052读取故障代码，在驻车辅助系统控制单元中存储有相关驻车辅助系统指示灯的故障代码。根据故障代码及电路图（图7），检查驻车辅助系统开关的相关线路，拆卸驻车辅助系统开关，检查其导线连接器端子，发现端子13的蓝灰色导线从连接器中退出（图8），导致线路断开。将线路恢复正常后试车，故障排除。



    案例延伸同理，当驻车辅助系统开关、驻车辅助系统控制单元及蜂鸣器出现故障时，如驻车辅助系统开关损坏、驻车辅助系统开关（E266）断路或对搭铁短路、驻车辅助系统控制单元（J446）损坏、驻车辅助报警蜂鸣器（H15）损坏等，均会引起驻车辅助系统无法报警，无声音输出。

    案例4 倒车时驻车辅助报警蜂鸣器（（H15）音量太小
    故障诊断：连接VAS5052读取故障代码，驻车辅助系统控制单元中无故障代码存储；更换后部驻车辅助报警蜂鸣器（H15），故障依旧；根据电路图，检查相关电路，均正常；用VAS5052按照下列方法匹配后部驻车辅助报警蜂鸣器（H15）音量后，故障排除。
   （1）连接VAS5052，选择VAS5052中的运行模式“引导性故障查询”或“引导型功能”。
   （2）通过“跳转”键选择“功能涪仔件选择”并按照以下顺序选择菜单项即可匹配后部驻车辅助报警蜂鸣器的音量：底盘→车身碰撞维修→01具有自诊断功能的系统→驻车辅助系统II控制单元-446-→功能→匹配后部驻车辅助报警蜂鸣器的音量。
    案例延伸同理，通过VAS505X还可以匹配后部驻车辅助蜂鸣器（H15）的音调、前部驻车辅助蜂鸣器（H22）的音量和前部驻车辅助蜂鸣器（H22）的音调。
