二、雾灯故障
1．故障现象
打开点火开关，当灯光开关打到小灯挡或大灯挡时，操纵前雾灯开关时，前雾灯均不亮，其余灯光工作正常。
2．故障原因分析

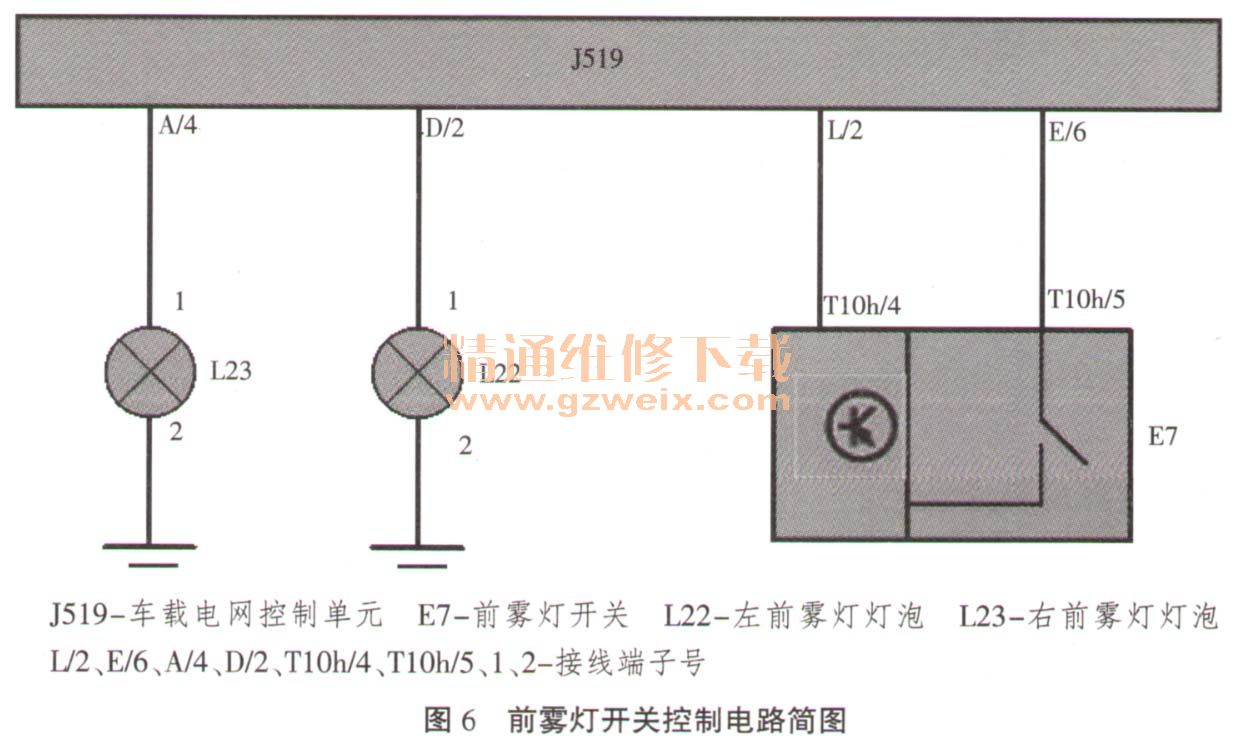

操纵前雾灯开关时，左右前雾灯全不亮。电路图如图6所示，前雾灯控制属于单输入双输出控制方式，所以优先检查前雾灯开关及相关线路。故障原因可能：前雾灯开关E7至J519线路故障;前雾灯开关E7电源故障；前雾灯开关E7
自身故障；J519局部故障；前
雾灯供电或搭铁电路故障；前雾灯自身故障。
3．故障诊断过程
（1）检查前雾灯开关E7信号输出
将灯光开关打到大灯挡，操纵前雾灯开关时，用数字万用表测试E7的T10h/5脚对地电压，测试结果为0→+B，测试结果正常。说明前雾灯开关及前雾灯开关供电电路未见故障。引起故障的原因可能为：前雾灯开关E7至J519线路故障；J519局部故障。
（2）检查J519前雾灯开关信号的输入
灯光开关打到大灯挡，操纵前雾灯开关时，用数字万用表测量J519的E/6脚对地电压，测试结果为0→+B ,测试结果正常。说明T10h/5至E/6线路无故障，所以J519输入端正常。引起故障的可能原因为：J519局部故障；左前、右前雾灯灯泡供电电路故障；左前、右前雾灯灯泡搭铁电路故障；左前、右前雾灯灯泡自身故障。
（3）检查J519的前雾灯信号输出
灯光开关打到大灯挡，操纵前雾灯开关时，用数字万用表测试J519D/2引脚电压和J519 A/4引脚电压，结果见表1。
测试结果说明J519输出正常，J519自身未见故障，故障可能在2个前雾灯或其电路上。引起故障原因可能为：左前、右前雾灯灯泡供电电路故障；左前、右前雾灯灯泡搭铁电路故障；左前、右前雾灯灯泡自身故障。
（4）检查左前雾灯L22与右前雾灯L23的控制信号输入
灯光开关打到大灯挡，操纵前雾灯开关时，用数字万用表测试L22 1脚对地电压和L23 1脚对地电压，结果见表2。
综合J519输出端子A/4和L23控制输入端之间的电压差几乎为蓄电池电压，可以说明L23供电电路有断路故障；
综合J519输出端子D/2和L22控制输入端之间的电压差明显小于蓄电池电压但又远大于0，可以说明L22供电电路有虚接故障。
4．验证
用带有保险丝的线束跨接L23供电电路线束，将L22供电电路的所有接口插紧，故障现象消失。
5．维修结论
由于J519端子A/4至右前雾灯L23之间线路出现断路故障，造成右前雾灯没有控制电源，导致灯泡不亮。由于J519端子D/2至左前雾灯L22之间线路出现虚接故障，造成左前雾灯没有足够的工作电压，导致灯泡不亮或不完全点亮。建议更换或修复相关电路。
三、灯光应急故障
1．故障现象
打开SW（点火开关）,E1处于OFF挡时，小灯与近光灯均异常点亮，其余灯光工作正常。
2．故障原因分析

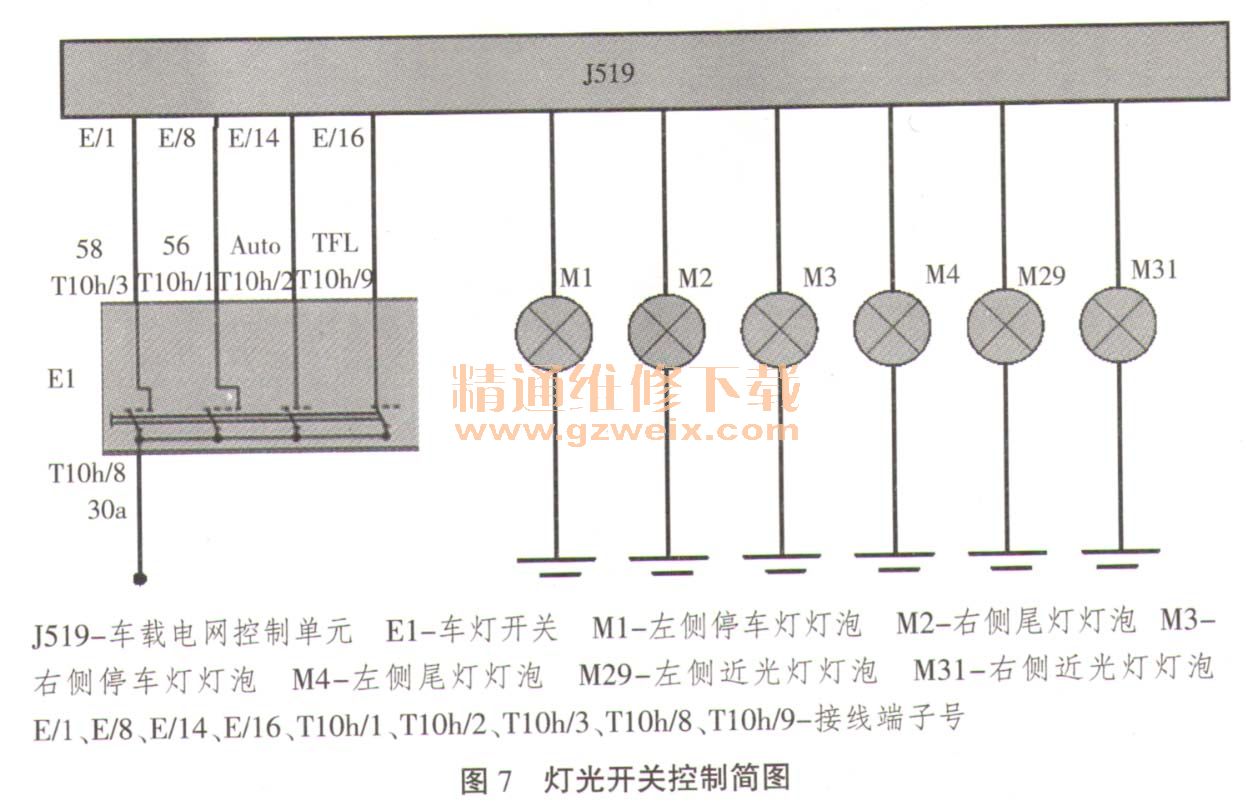

如图7所示，根据故障现象，结合速腾灯光系统设计理念和特点，当J519接收不到TFL对E1的监控信号时，灯光进入应急模式，应检查TFL输入信号是否异常。（注：T 10h/9端子电压作为灯光开关监测信号，在关闭时电压为＋B，而在小灯或近光灯挡位时为0V，如果三者均为0，则进入应急保护模式。）由于E1处于大灯挡时，近光灯点亮正常，说明E1,J519供电电路正常。造成故障的可能原因：E1（TFL挡）与J519之间的线路故障；J519局部故障;E1（TFL挡）开关本身故障。
3．故障诊断过程
（1）检查灯光开关E1（TFL挡）信号输出
打开点火开关，E1开关关闭，用数字万用表测试E1的T10h/9对地电压，测试结果0→11.38V，标准结果为0→+B，测试结果未见异常。测试结果说明开关输出没有问题。引起故障的可能原因为：E1与J519之间电路故障；J519局部故障。
（2）检查J519的开关信号输入

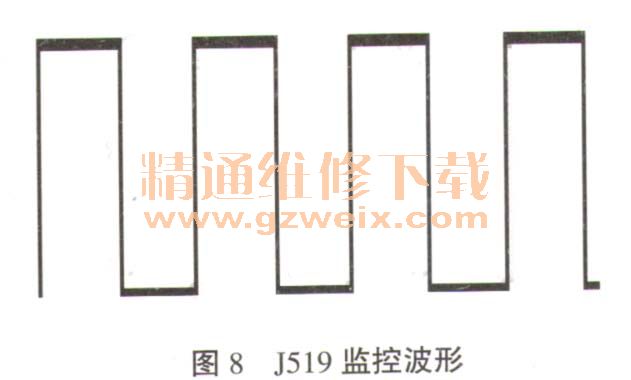

打开点火开关，E1开关关闭，用数字万用表测试J519的E/16对地电压，测试结果为0→B的脉冲电压，而标准电压应为＋B，所以测试结果异常。（使用示波器测时，E/16电压为方波波形，此波形为J519输出的监控波形，如图8所示）。
综合以上2次测量结果，J519的E/16脚与E1的T10h/9脚之间电路一端为脉冲电压一端为恒定电压，说明J519的E/16脚与E1的T 10h/9脚之间电路断路。
4．验证
用带有保险丝的线束跨接故障电路线束，故障现象消失，故障排除。
5．维币参结论
由于灯光开关E1的T 10h/9至J519的E/16之间线路断路，导致当E1处于关闭挡位时，E1的3个端子的电脑输入电压均为 0V，系统进入应急保护模式，从而出现上述故障现象。
