二、起动机转但发动机无法起动
    1．故障现象
    起动发动机，起动机转，但发动机无法起动，再次起动，现象依旧。
    2．故障原因
    根据故障现象，初步分析故障原因为燃油供给系统故障、进排气系统故障、发动机电子控制系统故障。
    3．故障诊断
      （1）解码器读取故障码及数据流
      用解码器读取故障码，无故障码显示，进一步读取与故障相关的发动机控制模块数据流，结果如下：起动发动机时，油压达到117bar，通过数据．流说明，燃油压力异常，该车是靠N276和高压油泵建立系统油压，而靠燃油油轨压力传感器G247检测系统压力，进一步检查G247信号端。
    （2）测量J623信号输入及G247信号输出

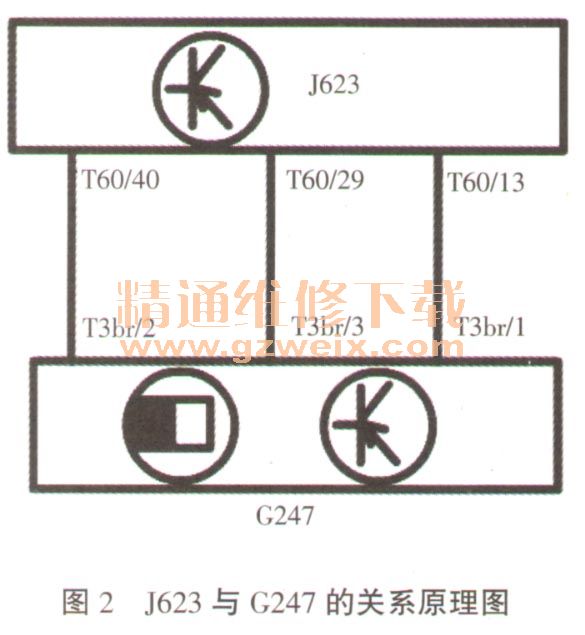

    相关控制原理图如图2所示，检查J623 T60/40对地电压，正常为1.35V浮动，实测2.9V不变，检查G247 T3br/2对地电压，正常为1.35V浮动，实测1V不变，通过J623 T60/40与G247 T3br/2电压对比，推断该线路存在虚接可能，简单修复后，起动发动机，正常起动。

    4．故障机理
      由于J623的T60/40月却与G247的T3br/2脚之间虚接，导致燃油压力传感器无法把正常的燃油压力信号反馈给发动机控制单元，此时J623以117bar油压控制喷油量，导致混合气过稀，从而造成发动机无法起动。
