汽车自动空调结构与控制策略较手动空调复杂,加之空调的使用环境比较恶劣,表现出来的故障也是多样复杂,本文以1辆2008款新宝来空调故障诊断为主线,分析了该故障的诊断思路,总结了自动空调故障诊断的一般思路。
一、故障现象
有1辆2008款新宝来,行驶6万km,空调电磁离合器不吸合,压缩机不工作。
二、故障诊断

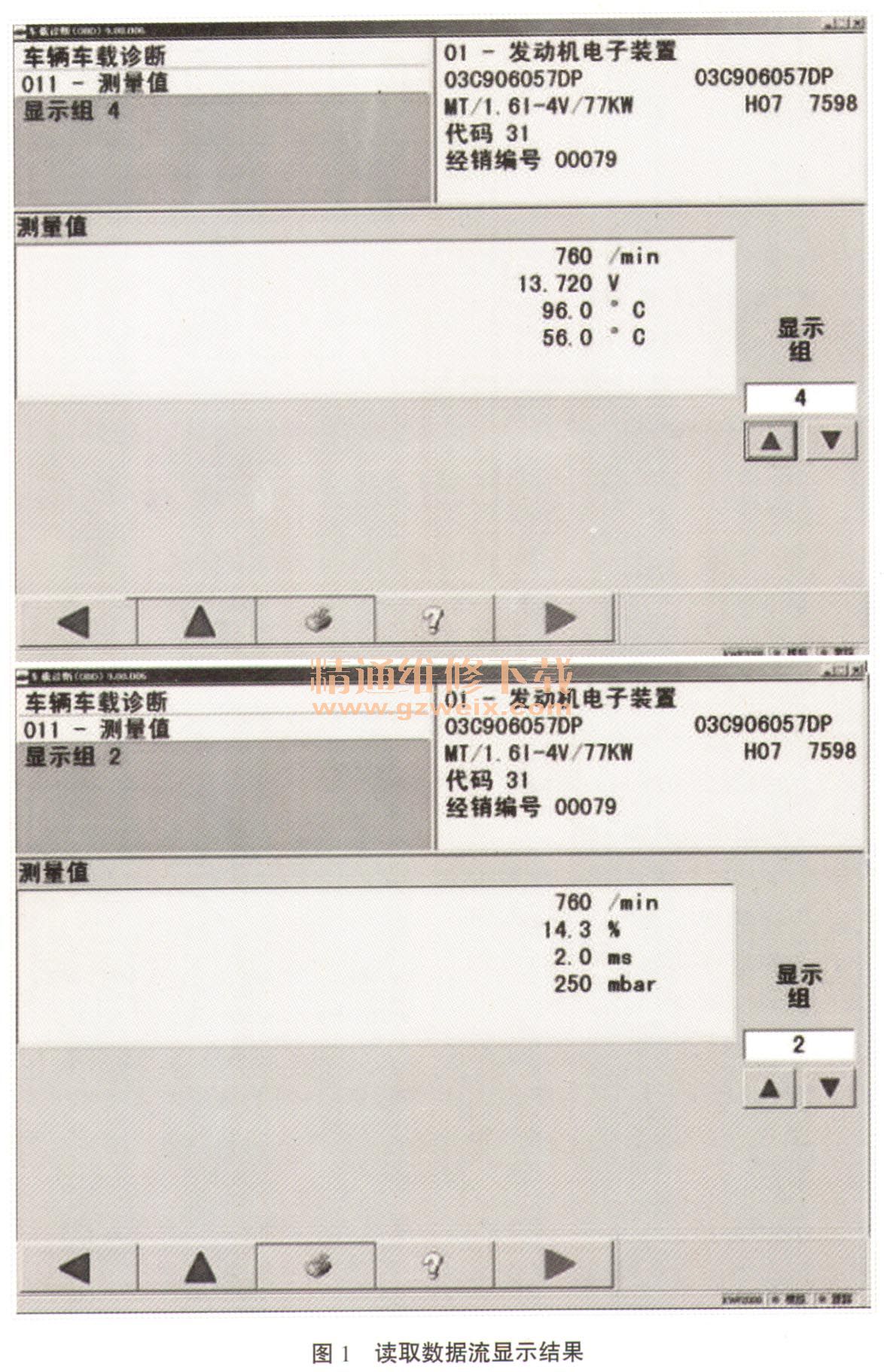

起动发动机后,转速拉至1800r/min,打开AC,选择内循环,将鼓风机开至最大风速挡,温度调至最低,用ITF风速计、温度计检测各出风口温度和风速,结果显示:温度无变化,即为室温;各出风口风速在4~5m/s。由此可基本断定压缩机未工作,打开发动机舱盖进一步观察空调压缩机工作情况,发现电磁离合器不吸合,风扇不转。使用V.A.S 5052读取故障码与数据流,如图1所示,结果显示无故障码记忆且数据流正常。
起初怀疑是压力太高导致电磁离合器不吸合,再做了仔细分析后排除了该原因,因为压力过高只会导致电磁离合器间隙性不工作,不会引起一直无法工作。
查阅相关电路图,分析认为导致电磁离合器不吸合的原因有以下几点:
1.空调电磁离合器损坏及线路问题。
2.空调继电器J32损坏或相关保险丝烧毁。
3.发动机控制单元损坏及线路问题。
4.空调面板损坏及线路问题。
5.空调管路无压力或压力开关无信号。

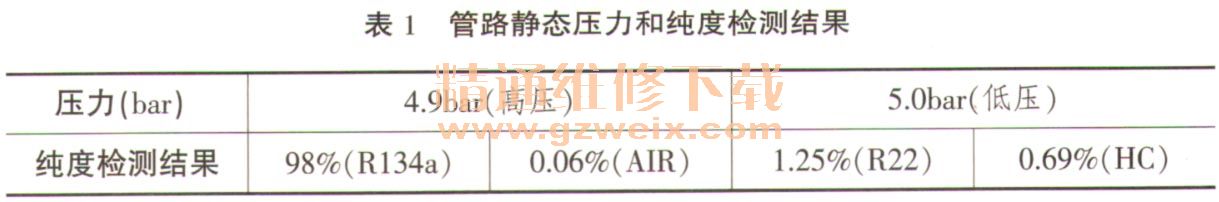

用压力表和制冷剂鉴别仪分别测试了管内压力和制冷剂纯度,结果显示如表1所示。

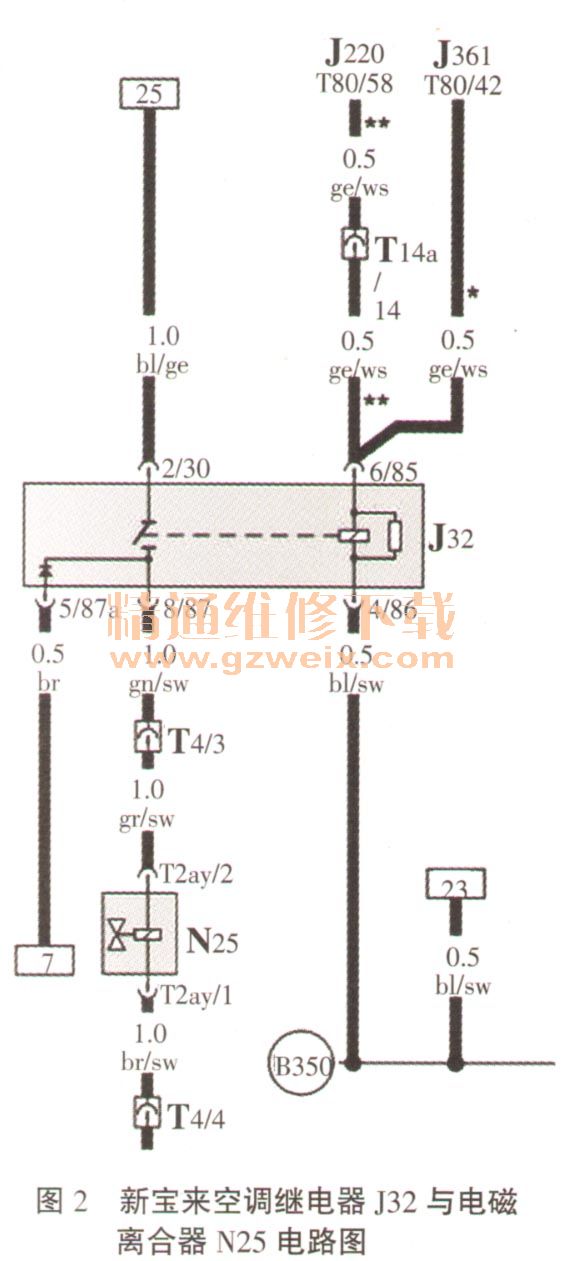

表1结果显示空调静态压力正常,纯度结果正常(行业标准规定R 134a≥98%即为合格)。起动发动机,使发动机运行至正常温度,持续观察发现,冷却液温度正常,仪表显示室温也正常,因此,初步认为是空调控制电路故障。查看新宝来汽车空调控制电路图,发现空调电磁离合器N25是由继电器J32控制,如图2所示。
