一辆发动机型号CST 的2016年一大众速腾轿车。车主反映：车辆偶尔会出现发动机无法启动的现象，启动时启动机不转，发动机不工作，故障出现时伴随着仪表盘上指示灯点亮和闪烁，之前进站维修检测之后偶发性故障现象依然存在，车主要求这一次检查必须把车辆的故障排除。

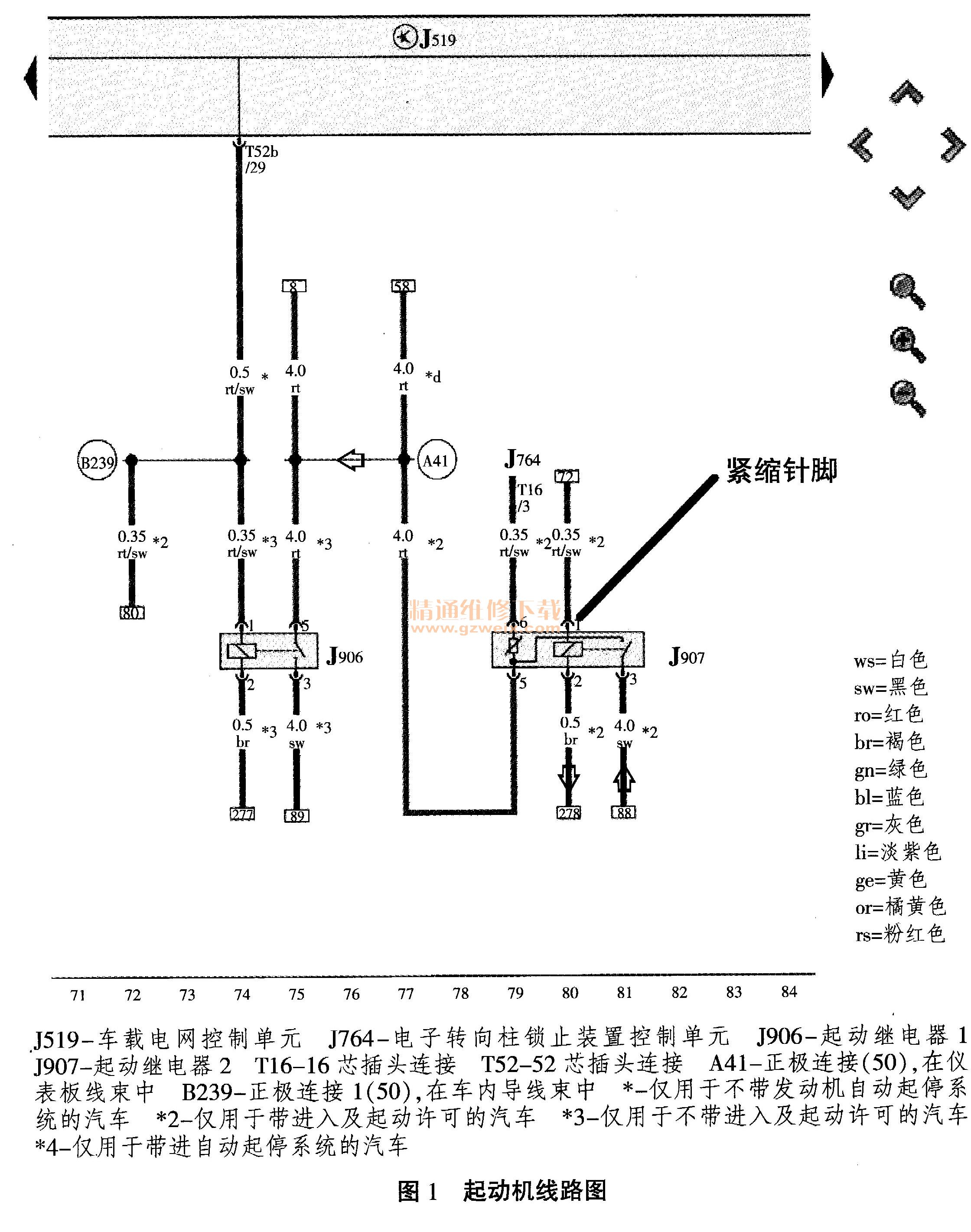

    故障分析：根据驾驶员反映，针对偶发性故障和仪表盘上异常现象进行验证。发现EPC灯点亮，转向盘灯闪烁，发动机故障灯点亮。首先用KT660进入中央电控系统F读取故障码，显示为：02723供电继电器（端子50）启动／电路电气故障，静态。既然是偶发性故障，就可能存在部件工作性能不良，线路接触不良等故障。根据故障码提示的启动／电路电气故障，首先查找电路图，速腾启动机和继电器电路图如图1、图2所示。



    根据电路图分析，在发动机启动时，车载电网控制单元J519的T52b/29端子给J907的1#针脚提供启动继电器线圈供电，再通过启动继电器J907的2＃针脚搭铁。此时启动继电器线圈通电，J907触点闭合。启动机电路接通：电流从启动继电器J907的3＃端子，通过闭合的启动继电器J907触点到J907的5＃端子，再流到启动电机B的50＃端子，进入启动机吸引线圈和保持线圈然后搭铁。此时启动机工作，带动发动机运转。

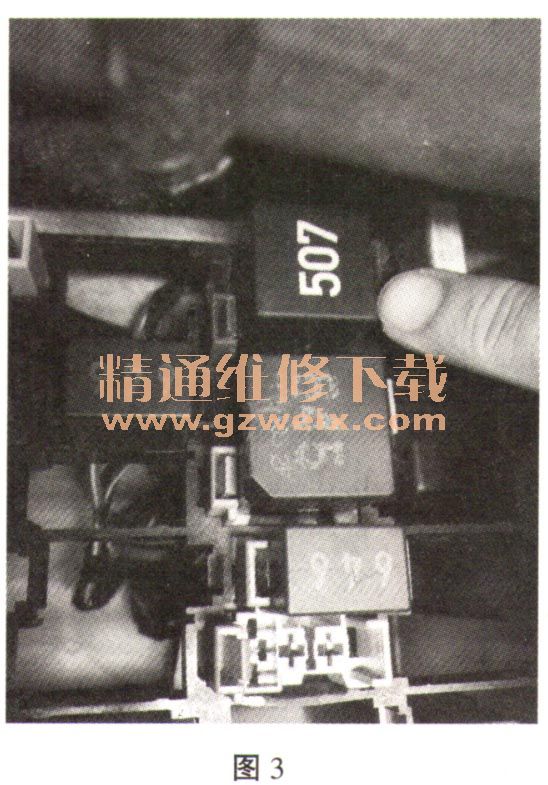

    基于电路分析，通过读取的中央电控系统F故障码提示。首先判断故障在车载电网控制单元J519的控制电路上。接下来断开点火开关，断开蓄电池负极，找到启动继电器安装的驾驶室继电器盒上的位置（如图3所示），拔下继电器分别查找启动继电器的1#和2＃端子，然后断开车载
