一辆2009年大众迈腾1.8T轿车。车主反映：该车天窗偶尔不工作。
    故障诊断与分析：
    针对故障车辆，首先使用诊断仪V.A.S 5052读取系统故障存储器，无故障码存储。
    1．分析迈腾1. 8T天窗的控制逻辑
    图1为迈腾1. 8T天窗的控制逻辑图，从逻辑图中可知，若天窗工作，必须有天窗开关和舒适控制单元J393的信号输入到天窗控制单元J245，再由J245来控制天窗电机工作。

    2．天窗电机不工作故障原因分析
    根据上述的逻辑分析，认为天窗偶尔不工作的可能原因包括下列几个方面：
（1 V245的供电与搭铁。
（2）天窗开关。
（3）J393的输入信号。
（4）J393、 J245和天窗电机。
（5）线路。
    3．故障诊断过程
   （1）使用诊断仪V.A.S 5052，利用功能引导读取J393的数据块，如图2所示。

    读取测量值“天窗和车窗升降机解锁”，结果显示“是”，说明J393允许通过天窗开关对J245进行控制。

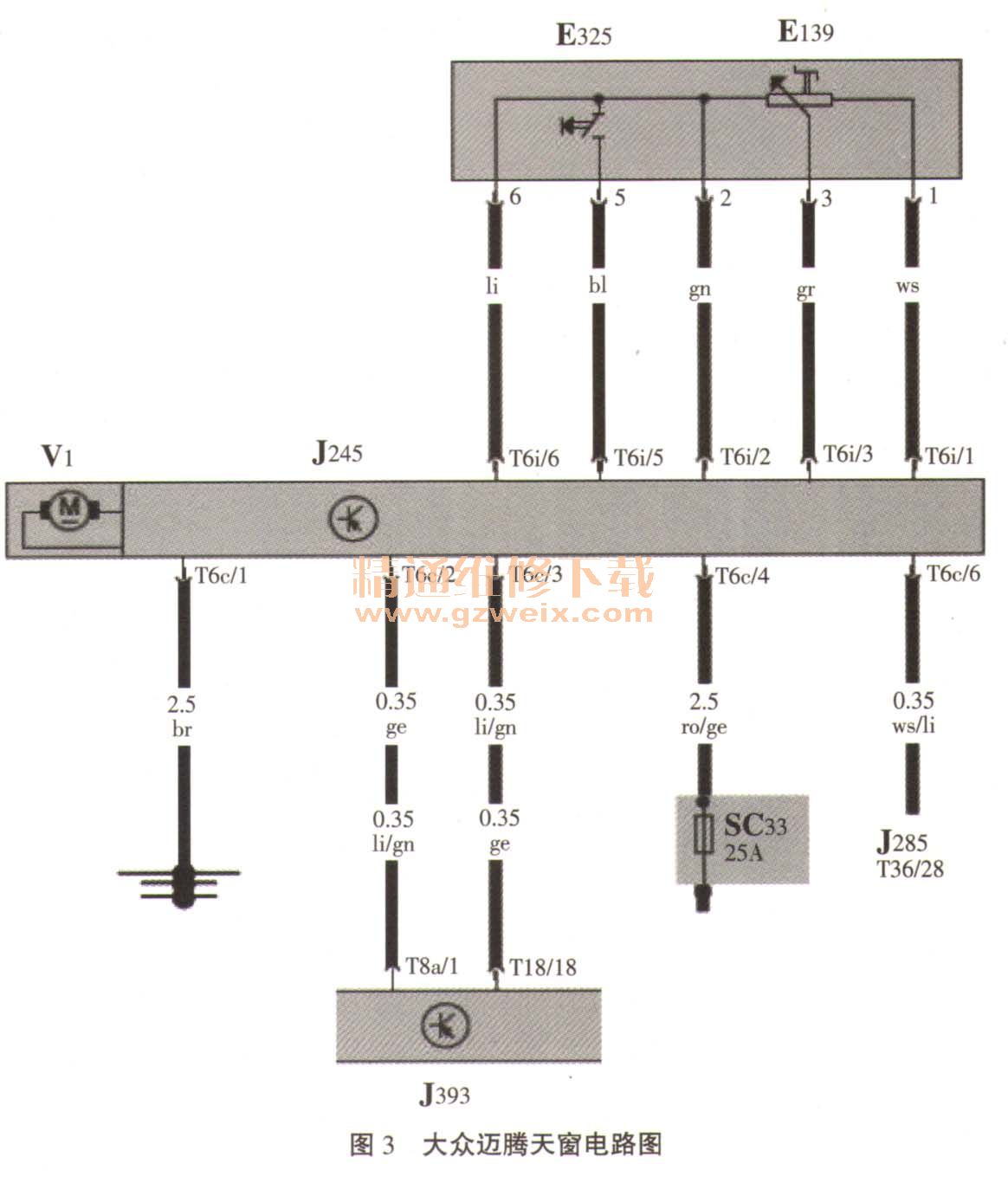

     （2）根据电路图（如图3所示）进行检测。

    a）检查J245工作电源和搭铁。在天窗出现故障时检测J245的电源线T6c/4和搭铁线T6c/1、 T6c/4和T6c/1电压始终是12V，说明J245的供电正常。
