一辆行驶里程约7000KM的大众迈腾1.8T轿车。该车DSG变速箱底部靠近放油螺栓的前后壳体连接螺栓位置,有变速箱油渗出。
原因分析:因变速箱底部前壳体紧固螺栓头部的压紧部位存在铸造斜角,在紧固该螺栓时,该部位受力不均,使壳体在铸造应力角部分产生细微裂纹,导致变速箱油渗出。拆下该螺栓后,使该部位恢复自由状态,裂纹消失,变速箱油不再渗出。
诊断过程

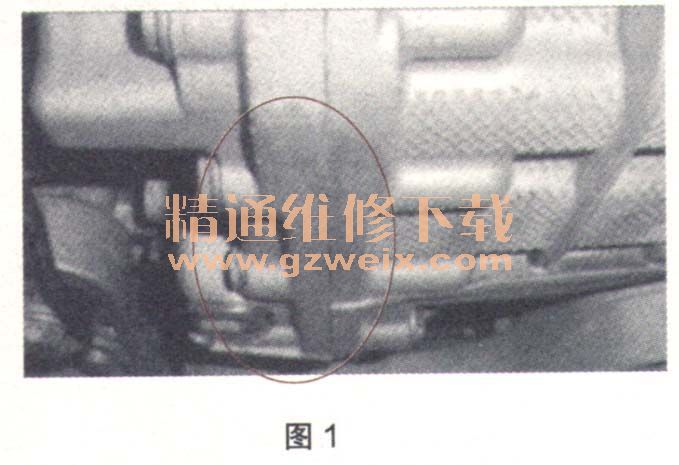

(1)客户抱怨变速箱漏油,变速箱壳体底部有大量油液(图1)。

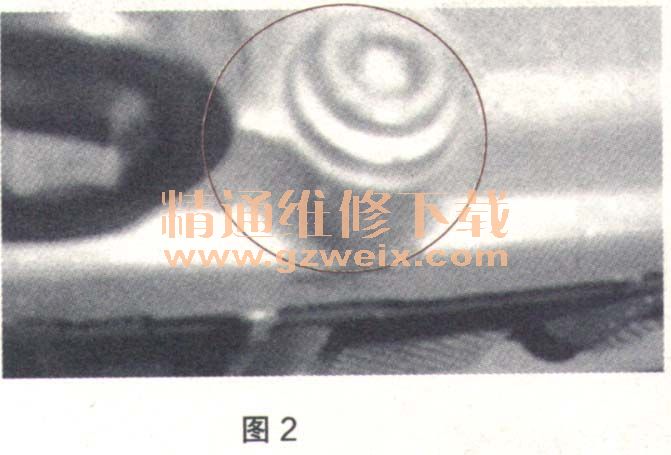

(2)清除变速箱外部油液,试车25km左右,变速箱壳体外部出现新的油液,无法判断油液来源(图2)。

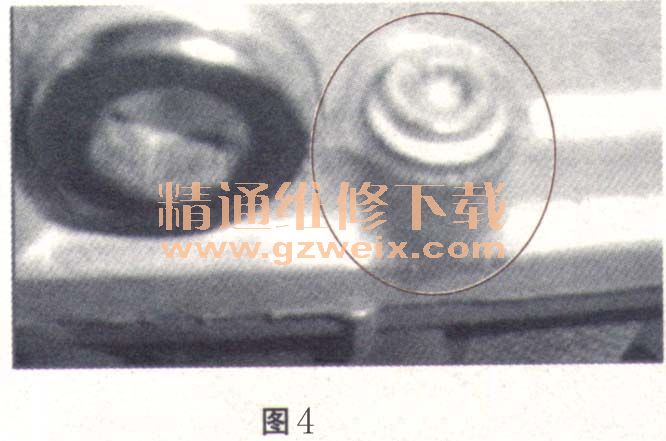

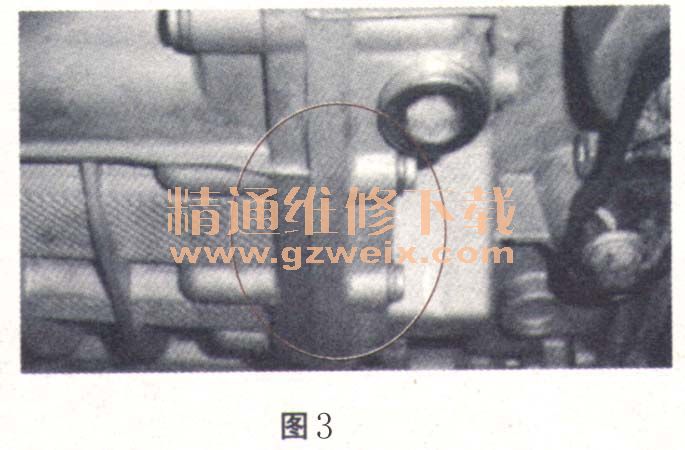

(3)在无法判断油液来源的情况下,向渗油部位喷涂粉尘(能显色的任何粉末皆可),使渗油部位明确(图3、图4)。

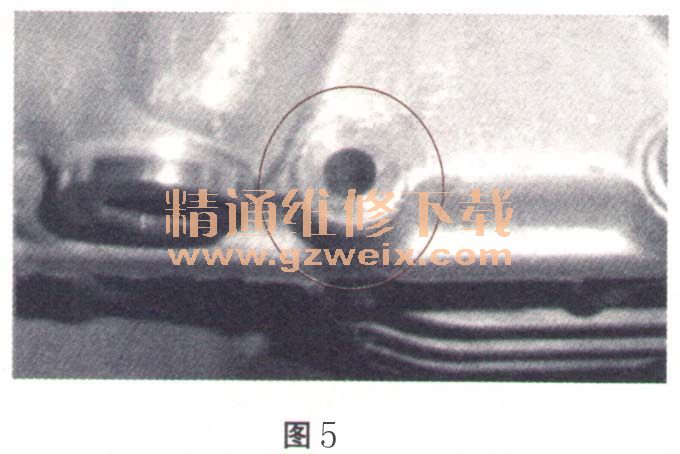

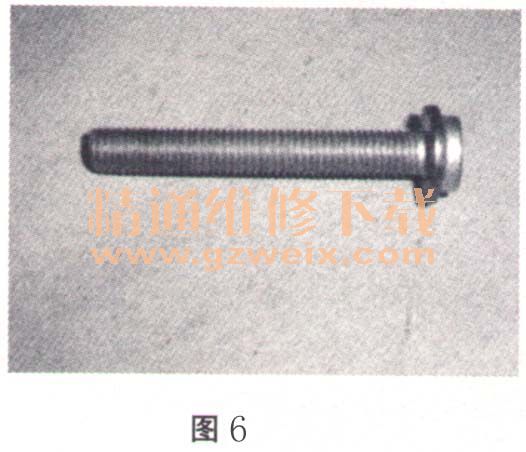

(4)拆掉渗油部位的螺栓,螺栓孔内无任何渗油现象(图5、图6)。
(5)渗油部位螺栓螺纹上无任何油迹,排除油液由螺栓孔渗出的可能。

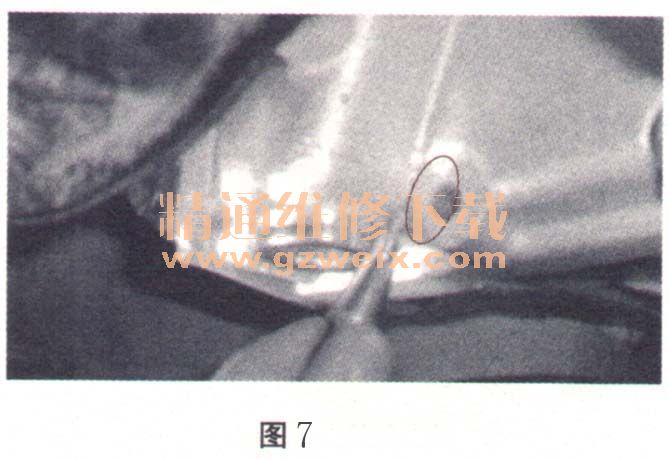

(6)清理渗漏的油液,继续试车,螺栓孔处无油液渗出(图7)。

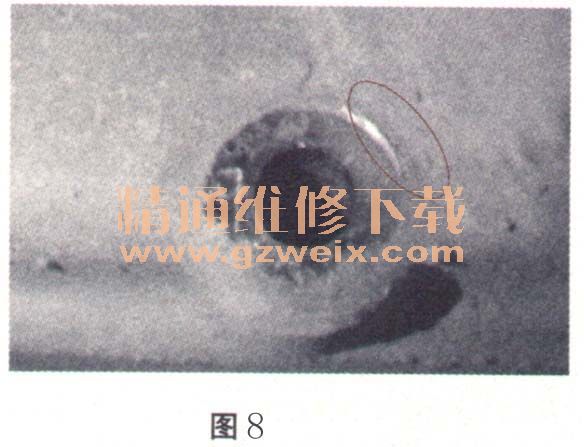

(7)仔细检查发现壳体铸造应力点处有细微裂纹。由此判断,变速箱油是由此渗出的(图8)。
(8)对比变速箱壳体类似部位的状况,发现该部位螺栓紧固面无机械加工,存在出模斜角,附近为铸造尖锐角,在螺栓紧固力矩的作用下,可能产生细微裂纹,出现渗油。
排除办法:更换变速箱总成。
原因分析:螺栓紧固面无机械加工,存在出模斜角,附近为铸造尖锐角,在螺栓紧固力矩的作用下,可能产生细微裂纹,出现渗油。
点评及建议:对于难于判断具体渗油部位的故障,应结合实际工作情况,制订填密的故障判断流程,准确判断故障。
