于是笔者按照客户的提示进行试车，找到一处比较宽阔的场地，不出所料，在速度为40km/h左右时，向左打方向时，没有故障现象出现，当向右猛打方向时，发动机内部出现类似“突突”回火声音，此时机油报警灯点亮，多功能显示器上出现“发动机故障”的字样，“凸轮轴位置传感器电路范围／性能”的故障码再次出现。
    此时笔者断定上述故障现象一定有关联，维修人员反映所谓的底盘响声，笔者判断这是正时调节涉后所引起发动机回火的响声。有哪些原因会同时影响正时涉后、机油报警灯报警、“凸轮轴位置传感器电路范围／性能”故障码的同时出现呢，怀疑如果正时不对，可能会引起发动机回火、凸轮轴的故障码出现，但不会影响到机油报警灯报警，况且上述已检查了发动机数据流正时组没有问题；如果机油压力有问题，在行驶过程中或怠速时就会亮灯，但该车机油警告灯仅在向右猛打方向盘时才点亮，并且同时发动机出现异响及故障码。从上述故障现象分析机油压力系统有故障。考虑到该车故障现象是在碰撞油底壳之后出现的，笔者当时多次询问，维修人员反映更换油底壳时已目测检查了机油泵没有碰撞的痕迹。

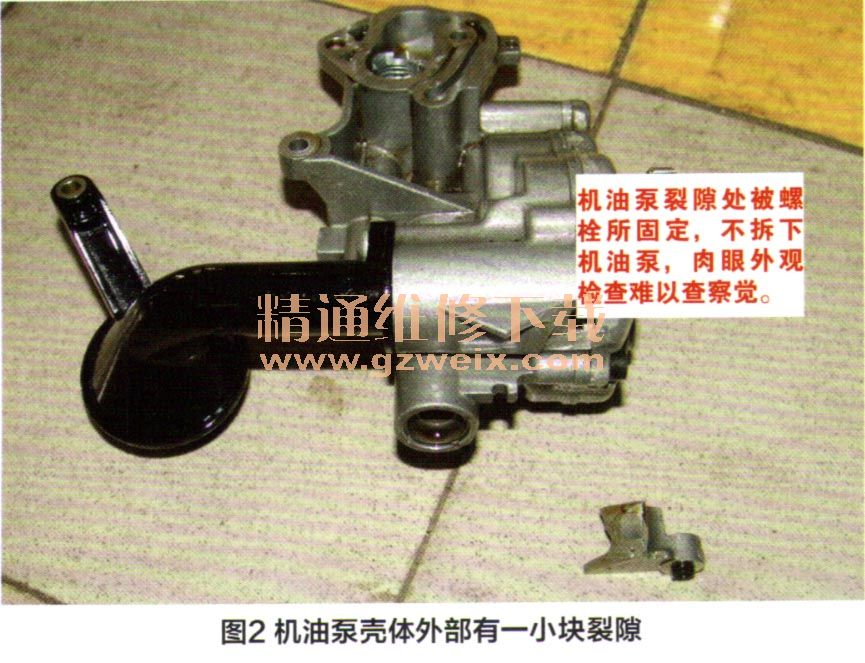

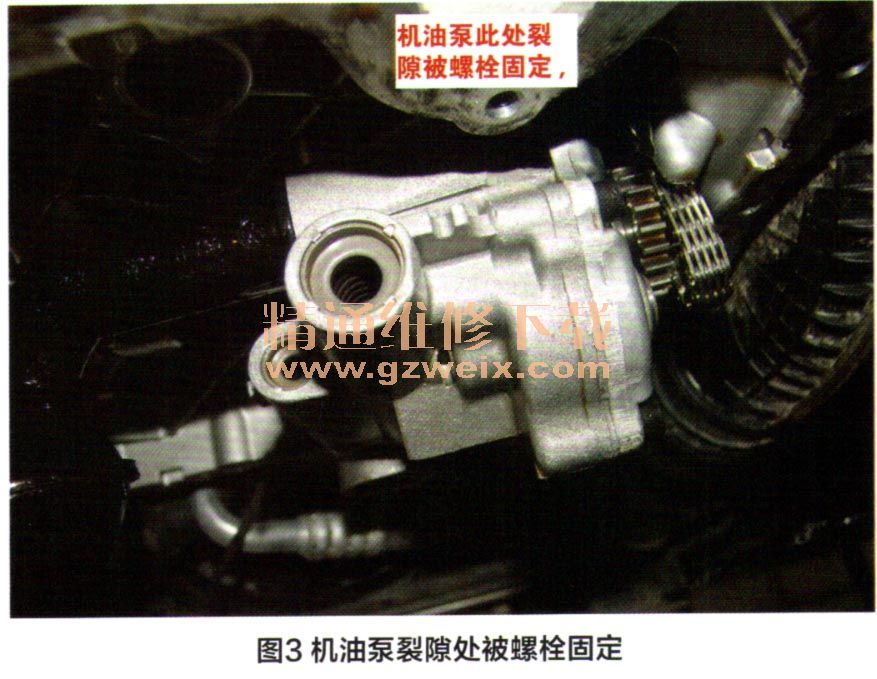

    此时笔者感到故障有点“棘手”了，笔者思前想后，怀疑机油压力系统有故障。于是让维修人员再次拆下油底壳及机油泵进行仔细检查，果然发现机油泵壳体外部有一小块裂隙，因裂隙为机油泵螺栓所固定隐蔽，不拆下机油泵肉眼外观检查难以察觉（图2、图3），就此验证了上述试车时所产生的奇特故障现象，一定车速下向右打猛打转向时，或行驶在凹凸不平起伏较大的路面上，此时油底壳内一边机油多，一边机油少，因机油泵有裂隙，右打转向时裂隙处吸入了空气，从而机油泵油量减少，导致了机油压力不足，机油报警灯点亮的故障；此时为什么会出现凸轮轴的故障码呢？这是因为迈腾1.8TFSI发动机为无级可调式进气凸轮轴正时，由N205凸轮轴调节器经PWM脉宽调制信号调整机油压力实现这一功能，它可以提高发动机的功率、扭矩、运转的平稳性、降低发动机排放。因机油泵裂隙，在右转向时油泵吸入空气而导致了机油压力不足，此时又是急加速工况，发动机此时必须通过N205凸轮轴调节阀进行正时功率调节，但由于机油泵故障无法建立正常油压进行调整，于是便出现急加速时正时滞后所导致的发动机回火声音，同时又产生凸轮轴范围性能的故障码。



    维修小结：通过上述故障诊断分析的思路，获取如下诊断经验。一是问诊很重要，客户通常是第一故障现象的见证人，从客户口中可以了解到故障产生的时机、路况、规律性，以此能成为分析诊断故障的重要线索；二是路试的必要性，作为一名技术过硬的维修技师，可以通过对客户的问诊，了解故障产生的时机、路况、规律，然后通过路试加以验证。验证过程中又可通过诊断仪对涉及可能产生故障的部件进行相关监控，然后对故障的特点加以分析，从而找到故障点。假如客户没有提供弯路上转向时出现故障的信息，或许在诊断过程中还要走些弯路。
    相关资料：2014年一汽大众迈腾MAGOTAN维修手册（含电路图）
