一辆装备BWH发动机人2010年大众新宝来轿车。用户反映:该车左侧侧面转向灯不亮,其他转向灯工作正常。

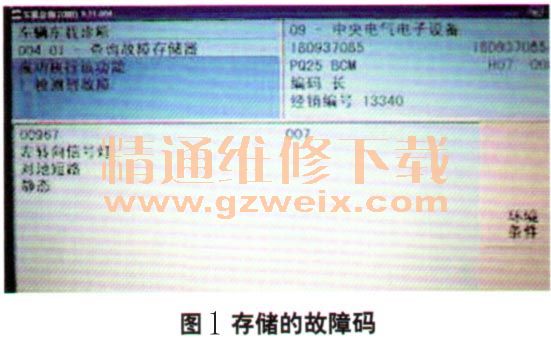

检查分析:首先用VAS 6150B检测故障码如下:左转向信号灯对地短路静态(图1)。根据故障码内容及转向灯的控制原理,分析可能故障原因如下。
(1)转向信号灯开关E2故障。
(2)转向信号灯开关E2到J519控制单元线路故障。
(3)J519控制单元故障。
(4)J519控制单元至左侧侧面转向灯M18线路故障。
(5)左侧侧面转向灯M18故障。
(6)搭铁故障。
根据电路图(图2)分析左侧其他转向灯工作正常,且共用了一个开关信号,因此判断转向信号灯开关E2正常。通过读取E2的测量值显示正常,进一步确认转向信号灯开关E2、转向信号灯开关E2至J519控制单元之间线路及J519控制单元输入信号均正常。

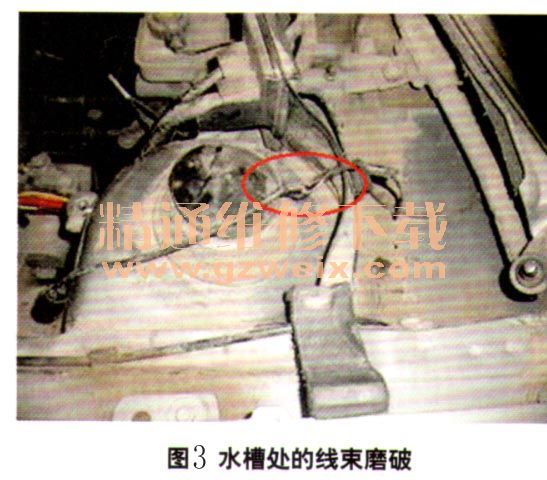

由于灯光输入信号没有故障,由此断定为灯光系统输出故障,用万用表检测J519控制单元到M18的输出线路,电压为0V,说明此线路对地短路。检查左侧侧面转向灯M18线束,发现流水槽处的线束磨破(图3)。
故障排除:修复线束,故障排除。
回顾总结:此案例为典型的灯光故障案例。当遇到此类电气故障时,首先要形成一个完整的故障诊断思路,任何一个完整的电气系统都由三部分组成,即输入电路、控制系统和输出电路,故障点也一定存在于此。
接下来的工作就是通过诊断设备,按此思路逐个排除即可。结合该故障案例,左侧侧面转向灯不亮,其他转向灯工作正常,通过这一现象即可判断出输入信号正常。因为从电路图可以清晰地看出,左侧转向灯共用了一个左转向信号。为稳妥起见,通过读取相应的“测量值”来检查输入信号,确定了输入信号正常。同样,对于输出信号的判断,可以通过“执行元件诊断”的方法。接下来才需要用到万用表来测量分析具体的故障点。
相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
