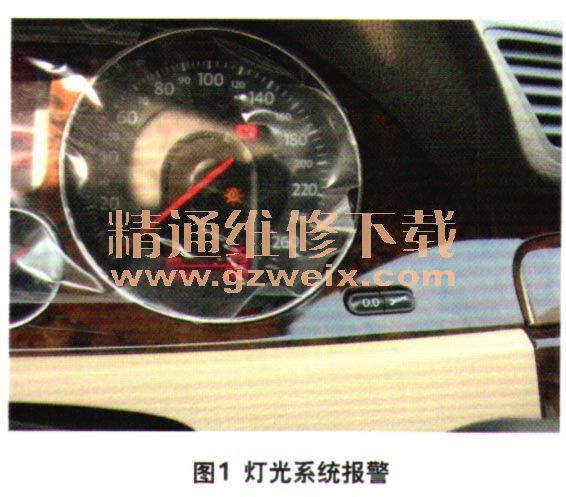

一辆装备缸内直喷发动机和DSG直接换挡变速器的2009年大众迈腾轿车。用户反映：该车倒车灯不亮，同时灯光系统报警（图1）。

    检查分析：维修人员用VAS5052诊断仪检查车辆中央电器控制单元故障码如下：01519—右倒车灯M17电路中有电气故障。

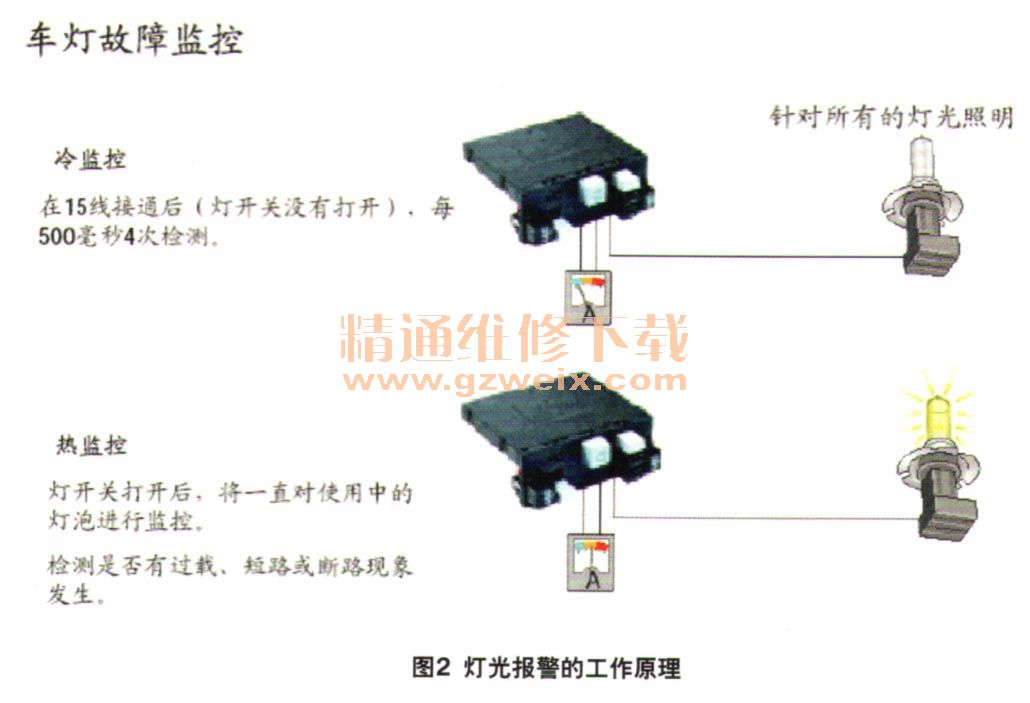

    灯光报警的工作原理如图2所示。根据灯光控制故障检测原理，在冷热监控两种监测模式下，一旦灯光系统出现故障，控制单元会存储故障记忆，同时组合仪表上会出现故障警报灯，并且会有相应的故障提示信息。依据故障码内容判断此车辆为倒车灯相关线路故障。

    对于灯光系统故障，首先有必要确定是传感器还是执行元件的故障。维修人员通过数据流检查倒车灯开关没有故障。随后检查执行元件右后倒车灯数据流占空比情况，观察到数据流先从0％变为100%、再从100％变为0%，该数据显然不正常。此现象说明倒车灯线路中有短路、断路或过载故障发生。
    当中央电器控制单元J519单元接收到倒车灯开启信号后并执行点亮倒车灯，则数据状态从0％变化为100%，此时监测到线路故障，为了安全并保护线路及元件，J519中央控制单元停止执行灯光点亮动作，因此占空比数据从100％变为0%，就此说明中央控制单元J519到右后倒车灯相关线路故障。
    维修人员根据电路图进一步进行检查，断开右倒车灯灯座插头，分别测量两端子对地电阻：检测结果为两端子均对地，此检测说明供电侧有短路故障。接着断开中央电器控制单元J519的B插头，测量结果依然对地短路，因此排除中央电器控制单元J519本身故障，故障点为倒车灯线路本身。顺藤摸瓜，进一步检查发现倒车灯线束中段被行

    故障排除：修复破皮部位，重新缠绕绝缘层，故障排除。
    回顾总结：对于电器故障诊断首先应了解其控制逻辑，其控制逻辑为：信号输入（开关、传感器等）—逻辑控制单元（相关电器模块）—执行器（电磁阀、灯光等）。因此，可以分段检查电路控制线路。例如，此案例中判断倒车灯开关是否正常，是通过读取中央电器控制单元J519开关信号数据流来判断。随后通过读取执行元件倒车灯数据流占空比变化来锁定究竟为传感器开关故障，还是执行元件倒车灯的故障，通过检查排除传感器及执行元件故障，最后确认为倒车灯线路故障。

    相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
