一辆装备BWH发动机的2009年款大众速腾轿车。用户反映:变速器换挡杆无法从P挡退出。
检查分析:首先,维修人员对故障现象进行验证。踩下制动踏板时,换挡杆锁止电磁阀无动作。连接VAS5052A对变速器电控系统进行诊断,读取故障码如下:01236----换挡杆锁电磁铁N110断路/对正极短路(静态)。故障码无法清除。
考虑到制动信号是N110解锁的必要条件,读取制动开关信号数据。当踩下制动踏板时,后两位数据由“0”变为“1”(图1),由此说明变速器控制单元已接收到制动开关信号。
查阅自学手册内容,换挡杆锁止在位置P的原理为:电磁铁N110未通电,锁止销借助弹簧力卡入到P挡锁止销爪,于是换挡杆就被锁止(图2)。

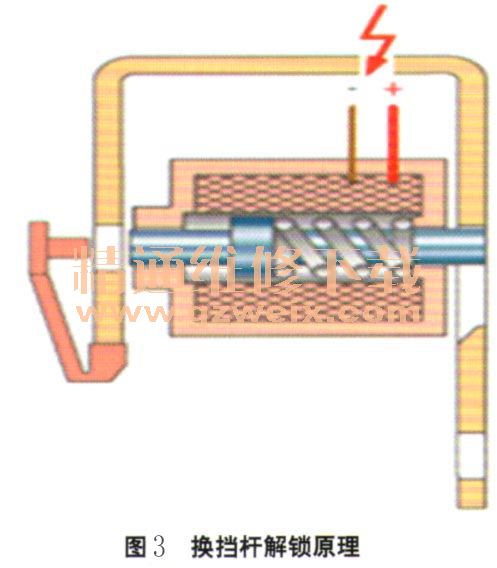

换挡杆位置P解锁:J217为N110供电,锁止销就会被逆着弹簧力的方向从P挡锁止销爪上拉出,于是换挡杆锁被解除(图3)。
依据故障码内容及检查数据流的结果,排除制动开关信号故障。因此判断故障原因如下:电磁铁供电线断路;电磁铁故障;电磁阀控制单元故障。

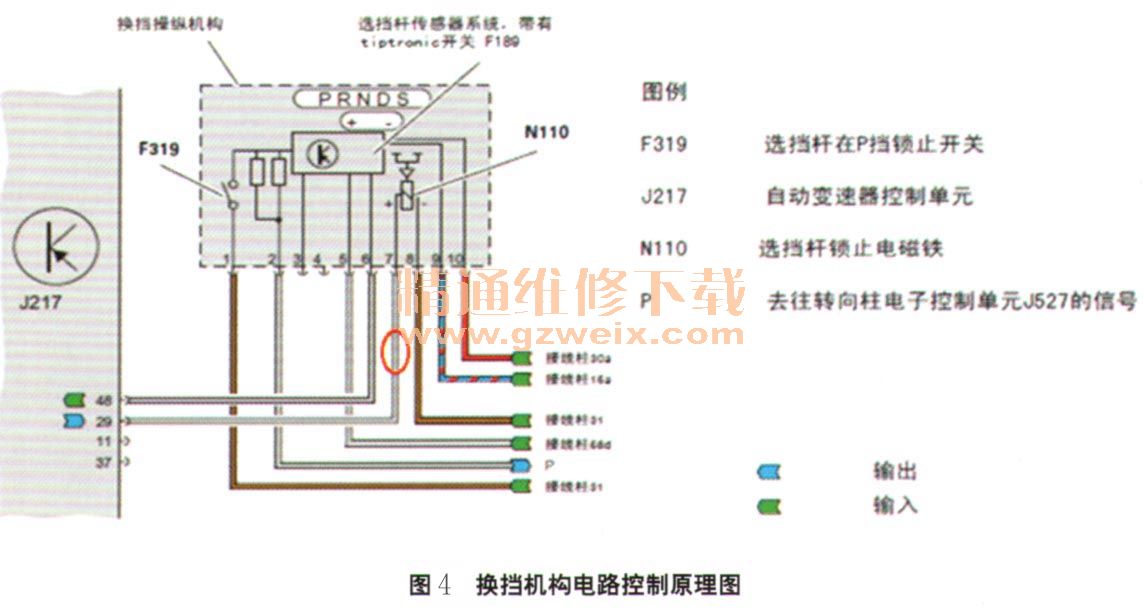

依据换挡机构电路控制原理图(图4),首先检查N110电磁铁供电状态。当踩刹下制动踏板时,检查换挡机构端子7与搭铁之间电压为0V,正常值应为12V。随后检查换挡机构控制单元F319中的7号端子与变速器控制单元J217中的29号端子线路电阻,结果为无穷大(断路),由此说明故障为N110供电线断路所致。进一步检查发现,控制单元周边线束被老鼠咬断。
故障排除:将线束修复包扎后试车,确认故障排除。
回顾总结:分析此故障原因,由于变速器控制单元J217通向N110的供电解锁线断路,导致换挡电磁阀N110无法解锁,挡位处在P挡位置无法退出。通过此案例告诉我们,熟悉电器系统工作原理,通过数据流检查开关信号,结合分析故障码内容,可起到事半功倍的效果。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
