一辆行驶里程约7万km的2013年上汽通用别克英朗1.6轿车。用户反映:该车无法启动。
检查分析:维修人员试车发现该车启动机不工作,但仪表显示正常,发动机控制单元也能正常完成自检。多次尝试启动,发现有时能够正常启动。启动后发动机运转正常,检测发动机控制单元,无故障码。
在启动机不工作时查看发动机控制单元的数据流,发现发动机控制单元已经收到了车身控制单元发出的启动请求(图1),但却未输出启动指令,启动机继电器为关闭状态。

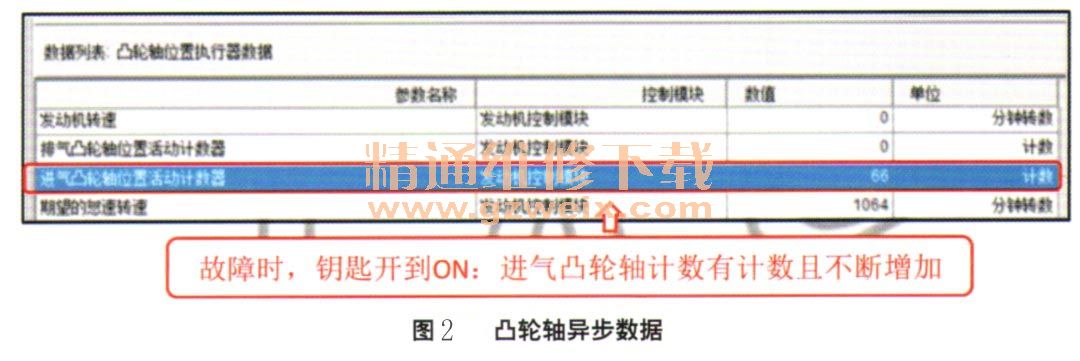

进一步观察还发现,点火开关处于启动位置时,在发动机转速为0 r/min的情况下,进气凸轮轴异步计数器的数值却在不断增加(图2)。由此可见,凸轮轴与曲轴不同步,正是发动机控制单元不输出启动指令的原因所在。
因为排气凸轮轴与曲轴的同步关系正常,因此创门的位置传感器不必考虑,问题应该出现进气凸轮轴位置传感器上(图3)。断开进气凸轮轴位置传感器的插接器,然后插在新的传感器上,计数不再增加。将其插回计数又开始增加,说明问题就出在这里。
故障排除:更换进气凸轮轴位置传感器,试车确认故障排除。
