一辆装备CEA缸内直喷发动机及7挡DSG变速器的2014年大众迈腾B7轿车。用户反映：该车倒车影像偶发性无法显示，只能显示OPS模拟图象，当第2次从P挡切换至倒挡时，故障概率特别高。
    故障排除：更换第1缸喷油器后氧传感器调节值恢复正常，回访用户数周，发动机排放报警灯没有点亮，故障彻底排除。
    检查分析：维修人员连接故障诊断仪6150B进行诊断，无故障码存储。读取倒车影像控制单元的数据流，各组数据未发现明显异常。根据以上检查，判断可能故障原因如下：倒车影像控制单元内部故障、倒车影像显示器故障、倒车影像摄像头故障、传输线路故障。
    维修人员依次检查上述各部件及相关线路，未发现异常。对比其他车辆，发现倒车影像控制单元编码有2种：20008和20021，而该故障车辆的控制单元码为60尝试进行编码，发现20008无法编码，使用20021编码后成功，反复试车，故障没有再出现。

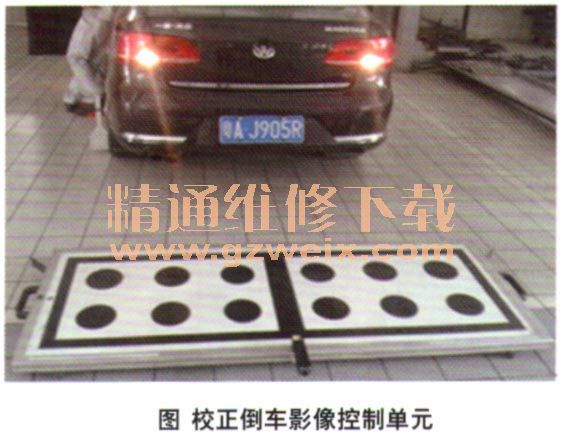

    故障排除：根据维修手册要求，对倒车影像控制单元进行校正（图1），重新对倒车影像控制单元进行编码，反复试车，确认故障排除。

    回顾总结：当日常维修工作中遇到此类故障时，应先排除简单原因，对于功能性故障，多考虑设定匹配及编码方面的问题。同时，平时也要多收集此类故障案例，并进行总结，有助于提高故障诊断的能力。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
