大众高尔夫轿车倒车雷达没有影像故障检修
来源:本站整理  作者:佚名  2018-10-28 10:04:26

    一辆行驶里程约6.7万km、配置1.4T发动机的2010年大众高尔夫轿车。客户反映:该车辆在挂倒挡时,导航界面上没有倒车影像,同时倒车雷达也并没有“滴滴”的报警提示音。
    故障诊断:维修技师接车后验证故障现象,确认跟车主描述一致,即导航显示屏中无倒车信号输入(如图1所示),无蜂鸣器报警,其他正常。

    连接故障诊断仪X431进行系统检测,进入网关列表,显示故障码:
    03075平行泊车辅助系统控制单元J791无信号/通信静态;
    01543停车辅助报警蜂鸣器断路/对地短路,如图2所示。

    根据故障码显示内容,维修技师查询到该车驻午辅助控制单元相关电路图,如图3所示。

    考虑到驻车控制单元J446主供电受控于点火开关,从已测故障内容分析,决定先检测驻车辅助控制单元供电线路及接地线。查SC4 10A保险丝正常,搭铁可靠线路正常,如图4所示。

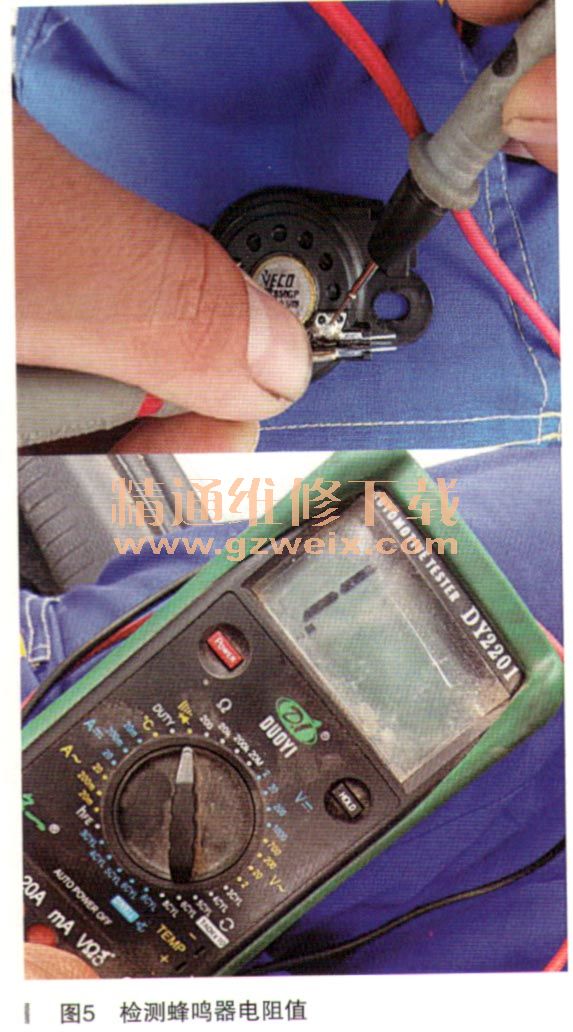

    然后拆下停车辅助报警蜂鸣器,查看其电阻值是否正常。结果,电阻值为无穷大,正常电阻值应为50Ω左右,这表示蜂鸣器内部线圈已断路,该部件已损坏,如图5所示。

[1] [2]  下一页
