由上述喷油波形可以看出,故障车发动机抖动的原因应该是由喷油器停止喷油而造成的。发动机正常工作时,控制单元为什么会突然同时关闭1缸、4缸的喷油?通过观察
数据流发现,在故障发生之前,发动机运行非常平稳,没有表现出任何异常,但
数据流中缺缸计数器的值却在逐渐增加(图5)。
由此可见,喷油器停止工作是缺缸故障码产生后,
ECU为了保护发动机而采取的一种应急控制。在缺缸状态下,燃油进入汽缸会使机油变质,没有燃烧的燃油进入排气管还会损坏三元催化,这时停止喷油是为了保护发动机。如果喷油器工作不正常,在故障码产生前该车发动机也应该出现异常现象,但事实并非如此。在故障码产生前,该车发动机工作正常。至此,该车燃油供给系统存在故障的可能也基本被排除。
随后又测量1缸、4缸的缸压,检测发动机正时波形(图6),均显示正常,且可变配气正时数据也在规定范围内。
此时诊断工作陷入僵局,只好仔细检查之前的检查结果,并重新梳理诊断思路。转速刚超过2000r/min时,发动机运转很平稳,但
数据流中缺缸计数器值逐渐增加,由此可见发动机缺缸故障应该是误报。发动机控制单元是通过
曲轴位置传感器的转速信号变化来判断发动机是否缺缸,而借助凸轮轴信号可识别出哪个汽缸缺缸。当缺缸率超过极限值时,发动机控制单元会记录故障码并点亮故障灯,同时关闭缺缸汽缸对应的喷油器。因此,造成该车故障的根源不应该是执行器,而应该是辨别汽缸位置和监测缺缸的信号。
于是,我们开始着重检查凸轮轴与曲轴传感器线路,也均未发现异常。更换曲轴和凸轮轴传感器后启动发动机,故障现象依旧。为判断缺缸提供依据的传感器存在故障的可能也已排除,那么,唯一可能的故障点就只剩下发动机控制单元。

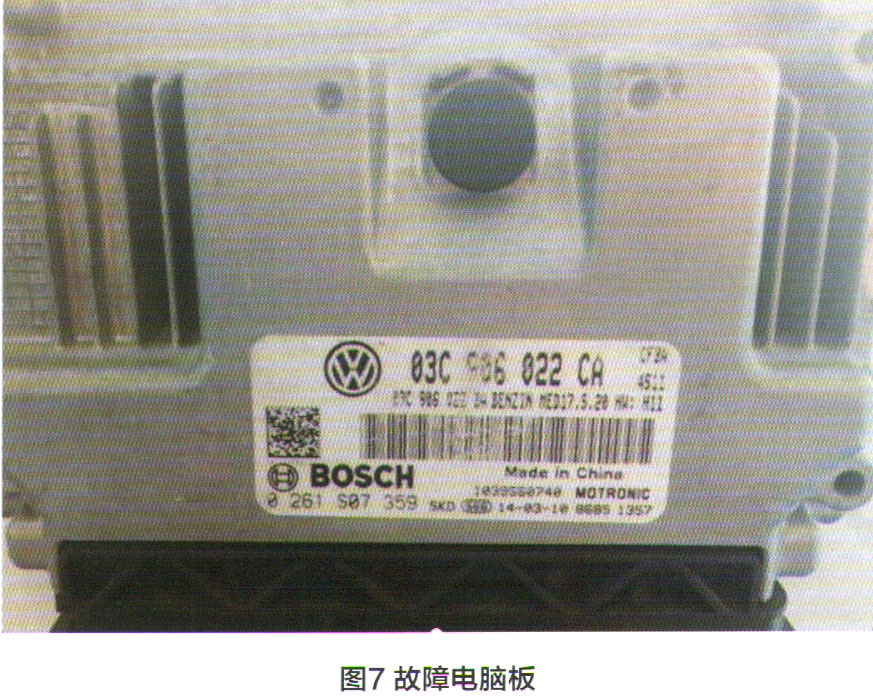

为了尽可能地降低维修成本,我们决定更换同型号的发动机控制单元拆车件(图7)。用VVDI进行匹配后启动发动机,将转速提高到2000r/min以上并保持一段时间,故障没有再次出现。之后又进行了较长时间路试,之前的故障现象依旧没有出现。至此,该车故障被彻底排除。
