大众迈腾B7L燃油系统及点火系统电路分析检修
来源:汽车维修  作者:佚名  2020-08-19 09:35:38


    二、大众迈腾喷油器电路分析与检测
    通过图2可以得知,大众迈腾1.8TSi电控汽油发动机喷油器控制电路主要包括:J623发动机控制单元(排水槽内中部),N30气缸1喷油阀,N31气缸2喷油阀,N32气缸3喷油阀,N33气缸4喷油阀,T8y 8芯插头连接,T60 60芯插头连接。
      喷油器在迈腾发动机电控系统电路中也称为喷油阀,用于高压燃油的喷射,其控制电路与传统电控汽油机歧管喷射的喷油器控制电路有所不同,其电阻值也不一样。
    1.喷油器电路分析
    N30气缸1喷油阀,N31气缸2喷油阀,N32气缸3喷油阀,N33气缸4喷油阀的供电与信号控制均由发动机电控单元控制,不像传统的电控汽油发动机,所有喷油器的供电共用一个IG电源,此电源必须受燃油泵继电器控制,其信号分别由ECU内部电路的各个三极管来控制。
    2.喷油器电阻值检测
    发动机熄火状态下,分别拔下各喷油器2P连接器,用数字式万用表测量喷油器2个供电端子的电阻值,正常电阻值为:1.0Ω左右。否则,说明喷油器有故障。
    3.诊断仪动作测试
    通过诊断仪动作测试功能可以对各气缸喷油器进行动作测试,在测试时能够听到喷油器动作时的“吧嗒、吧嗒”的声音。在动作测试时,如果听不到喷油器动作的声音,说明此喷油器及其线路可能存在故障。如果存在故障,可以利用诊断仪读取到相应的故障码。
      4.喷油器波形检测

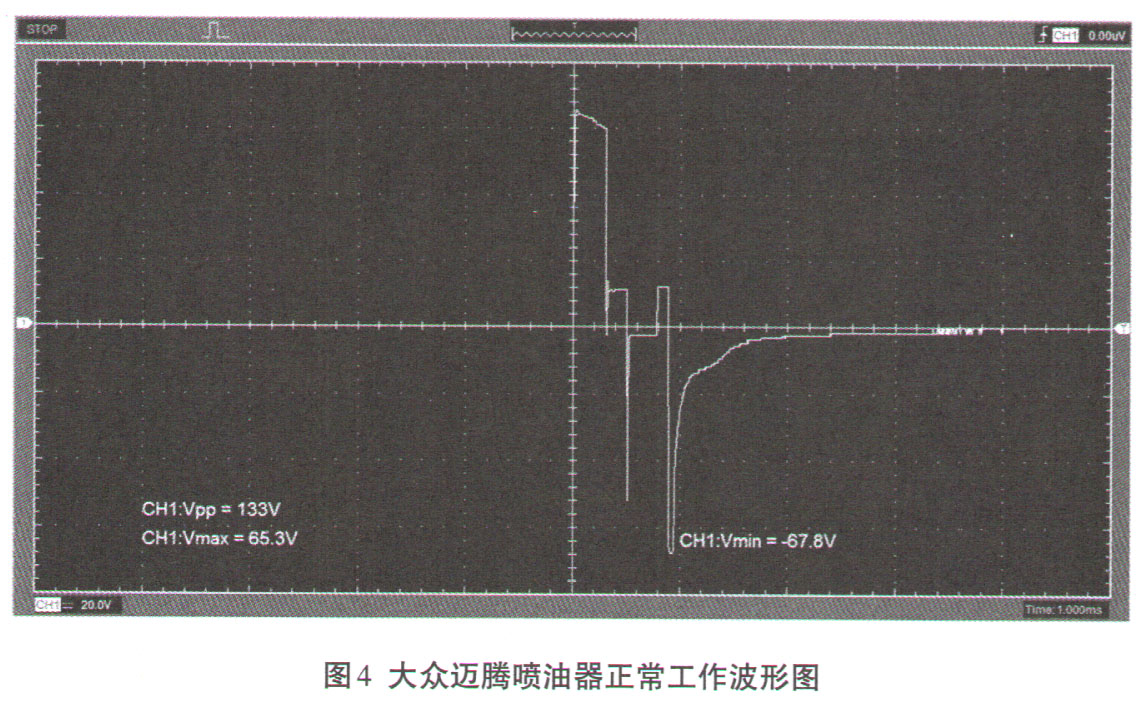

      通过示波器,可以测得喷油器正常工作波形如图4所示。
      三、大众迈腾点火线圈电路分析与检测
      通过图3可以得知,大众迈腾1.8TSi发动机点火线圈控制电路主要包括:J623发动机控制单元(排水槽内中部),N70带功率输出级的点火线圈1,N127带功率输出级的点火线圈2,N291带功率输出级的点火线圈3,N292带功率输出级的点火线圈4,P火花塞插头,Q火花塞。连接器包括:T4be 4芯插头连接T4bf 4芯插头连接,T4bg 4芯插头连接,T4bh 4芯插头连接,T14a 14芯插头连接,T60 60芯插头连接,T94 94芯插头连接。
    1.点火线圈控制电路分析
    通过图3可以看出,无论是点火线圈1还是点火线圈4都有4个端子与外部线路相连接。其中每个点火线圈的1#端子均与SB10保险丝(20A)相连接,作为点火线圈的15供电电源;每个点火线圈的2#端子均作为点火线圈内部点火器(晶体三极管)的接地线(或称为搭铁回路);每个点火线圈的3#端子均与发动机控制单元一J623相连接,发动机控制单元一J623将按照发动机做功顺序适时地控制各缸点火器的触发信号,以此来对点火线圈初级线圈(L1)一次电流的接通与断开。

上一页  [1] [2] [3]  下一页
