大众迈腾PA变道辅助功能异常检修
来源:汽车维修与保养  作者:佚名  2021-09-14 08:52:01

     一辆行驶里程约1.2万km、搭载EA888型2.0T发动机的2020年一汽大众迈腾PA。车主反映:该车在行驶过程中仪表台上显示变道辅助系统存在故障。

    故障诊断: 接车后,维修人员使用诊断仪读取3C换道辅助控制单元中的故障信息,发现存有故障码C1115F0一行驶换道辅助系统控制单元2无法自动校准(图1)。检查车辆左后保险杠,未发现存在改装或其他异常情况,举升车辆并检查保险杠内侧倒车雷达线束,固宁正常。
    按照检测计划的故障引导提示要求,使用VAS6350对变道辅助控制单元进行校准。按照维修手册上要求的操作规程,将专用工具VAS6350与车辆之间的距离进行设置(图2):
    1.将车轮定心工具VAS6350/1安装到两个后车轮的车轮紧固螺栓上,并调整VAS6350/1上的夹紧螺母,使测量棒可以在地面上方略微自由转动;
    2.将校准仪VAS6350置于车辆后部,在使用激光测距仪VAS6350/2测量从VAS6350两侧角尺位置到后部车轮位置测量棒位置的距离,并使其保持在1 700±10mm范围内;
    3.将变道辅助系统校准仪VAS6350/4的固定底座安装在校准仪VAS6350定位架的左后方,使固定底座的探针指在标尺675±2mm处进行固定,从校准仪VAS6350/4上边缘到地面的测量距离调节至675±2mm并固定;
    4.接通校准仪VAS6350上的激光直线仪VAS6350/3,调整整个校准仪VAS6350,使车后激光束照射在大众汽车徽标的中心,并通过旋转塑料底座将校准仪VAS 6350置于水平位置,再次检查VAS6350工具两侧与两后车轮处测量棒之间的距离,并使其保持在1 700±10mm。
    按下校准仪VAS6350/4上的启动开关,指示灯显示正常,但在校准过程中诊断仪显示“与控制单元无法建立通信检测结束”。检查校正仪VAS6350/4上的指示灯,显示正常(如果存在故障,靠近边缘的LED指示灯会显示红旬。

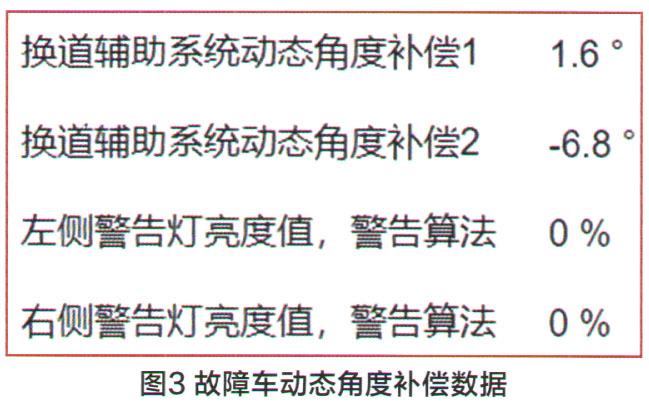

    用诊断电脑读取3C变道辅助控制单元的故障信息,无其他故障记录,读取相应的测量值(图3),故障车的换道辅助系统动态角度补偿1为1.6°,换道辅助系统动态角度补偿2为-6.8°。正常车这两个测量值分别是1.6°和-1.5°(图4),显然,故障车的换道辅助系统动态角度补偿2的测量值过大。


[1] [2]  下一页
