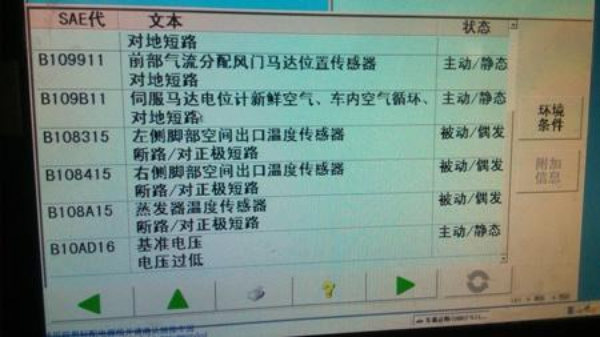

故障诊断过程： 先对车辆检查，确实有此故障，用 5052 进行检测故障码为如图：

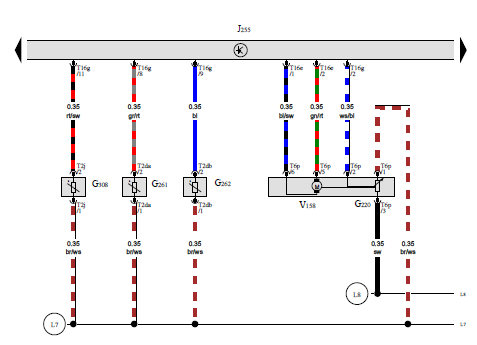

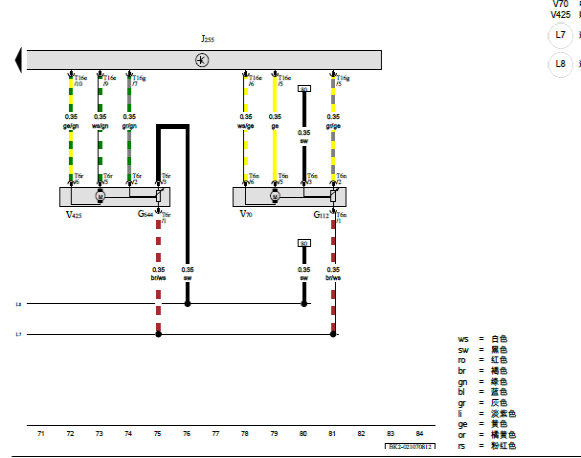

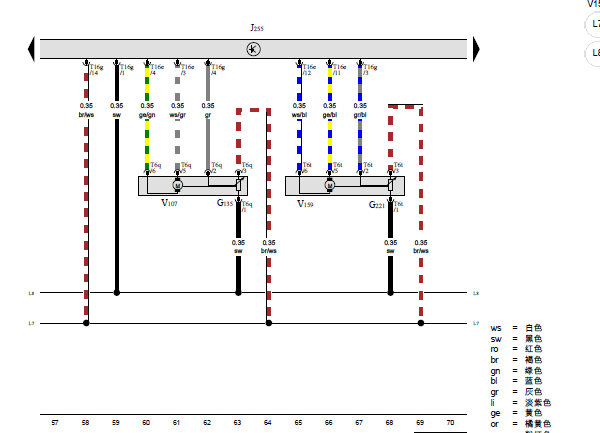

分析每个风门电机位置传感器，和每个温度传感器都报故障，还有一个基准电压报故障，根据故障码先更换空调控制单元，又进行了编码和翻版的基本设定以为故障排除了，试车半小时后，故障依旧还是以上的故障码，此时陷入了僵局，应该故障排除了。于是看了电路图分析原因：

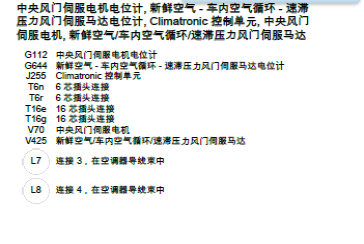

分析故障点应该为 L7 和 L8 线只有这两根线与故障码里所有传感器的链接。还是空调控制单元输给每个传感器工作电源，如果电源不正常的话，链接在 L7 和和 L8 上的传感器都不会正常工作检查线束发现在左侧温度风门位置控制马达位置传感器与仪表台内横梁摩擦短路导致此故障

故障处理方法：包好线束清除故障码，风门翻版做基本设定，试车后故障排除。

案例点评及建议：很多故障码不代表是空调控制单元的问题，很多往往是线束出了故障，不能盲目的更换控制单元。
