大众新速腾空调忽冷忽热故障检修
来源:本站整理  作者:佚名  2022-02-18 09:05:43

 摘要:G112中央风门伺服电机电位计供电线搭铁


故障现象:客户反映刚开启空调,左侧出风口和右侧出风口是冷风,在工作一会就
成暖风了,关闭空调再次打开还是冷风一会又变暖风
故障诊断过程:
1.运用 VAS6150 检测仪检测 08-空调系统故障码如下图:
2.分析故障码发现都是对地短路再结合故障码--基准电压过低,可以判断肯定有这几个传感器的供电线有搭铁的现象;
3.各传感器的电路图如下:

4.分析电路图得知各传感器共用同样的供电线(黑色);

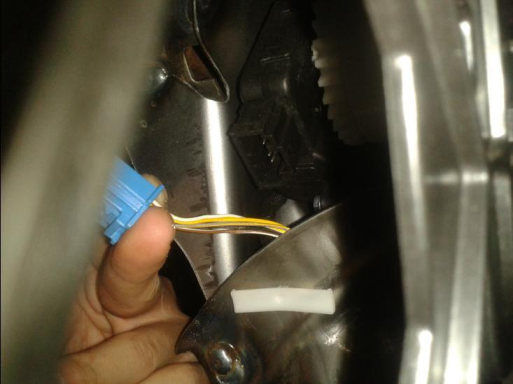

5.观察各传感器处的线路发现只有中央风门伺服电机电位计 G112 处的线束在仪表台铁支架有接触(如下图)
6.仔细观察接触点发现线束(黑色供电线)有破损点,如下图
7.处理破损点,删除故障码,再次检查空调系统,正常运行。
故障原因分析:
由于中央风门伺服电机电位计 G112 的供电线在仪表台铁支架处接触导致供电线搭铁,所以基准电压过低。然而根据电路图发现各传感器的供电线共用的都是这根黑色线,所以也就导致在刚开启空调时供电电压充足是冷风,然后电压流失各传感器不能正常工作,进而出现这种故障现象。
故障处理方法: 处理破损线束,故障排除
案例点评及建议:
1.由于出厂线束没有包扎好,在车辆工作一段时间线束不断摩擦导致线束搭铁;
2.故障码比较多,仔细分析可以大体得知故障点,可以大大提高效率;
3.仔细分析各传感器电路图,可以找出问题点,进而可以以最快的速度解决故障,提高满意度;
4.合理运用 VAS6150 故障码和电路图有助于判断故障点解决问题,提高效率。
