故障现象： 经常出现开空调 20 多分钟后空调失效，无风；开空调的时候再开后窗除霜一会儿，

空调也会失效。

故障诊断过程：

1、 用 VAS6150 检查故障， 09 里面的故障如下；

08 空调控制单元里面存有“进气风门马达基本设置没有 静态，气流马达基本设置不正确”的故障。

2、从 08 里面的故障，觉得空调面板可能断过电，或者损坏。

于是先做基本设置： 打开点火开关用 VAS6150 进 08----06 基本设置----通道号 1----启动。完成基本设置，重新开关电门。启动发动机打开空调， 08 里面的故障可以清除。但是 09 中央电器控制单元里面的故障还在，而且清除不了。

3、 试车，空调可以正常的工作了，但是只要一开后窗除霜一段时间， 空调又失效。开关点火开关后又正常了，用 VAS6150 检查发现 08 里面无故障，接连试了几次都发现只要一开后窗除霜，空调就失效。 觉得可能是后窗除霜搭铁或者接触不好， 影响了空调的正常工作。于是把后窗除霜插头拔了，空调也能正常使用了。 但是发现只要怠速开空调时间一长，空调还是会出现不工作。

4、 检查空调控制电源，看电路图 SC27、 SD15 都正常。怀疑可能是空调控制面板 J255 出问题，更换空调控制面板 J255， 故障依旧。用万用表测量 T20/16,开空调电压为 13.75V。但是空调全开时突然电压降下来到 12.90V，杂物箱灯也变会变暗。提高发动机转速，空调供电电压就恢复正常。

6、 觉得可能是电瓶内部损耗导致空调的工作不正常，更换电池， 故障依旧。 就检查空调的搭铁，发现搭铁电阻很大， 处理搭铁点 687。

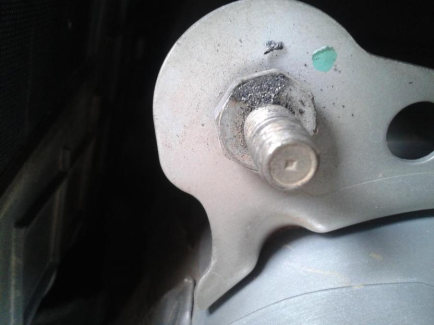

7、 处理完发现问题还没有解决， 继续检查其他搭铁点。 发现电瓶负极主搭铁线的搭铁点存在轻微松动，拆下搭铁线，发现有部分烧蚀，处理好该搭铁点，故障排除。

故障原因分析： 电瓶负极连接的主搭铁的松动， 导致电瓶输出电量异常，使得 J519Q 启动电能管理，进而关闭空调系统。 因而在 J519 内会存储“01598 驱动蓄电池电压 静态”
