故障诊断：该车在行驶过程中发动机忽然熄火，然后就启动不着。我们接到电话到现场后检查保险丝都正常，就把车拖回修理厂。

    打开钥匙，仪表没有任何反应，连接X431诊断仪，发现无法与车辆任何系统通信。找来该车的电路图，如图1所示。

    先检查OBD诊断插头14号脚和6号脚到网关J533的9号脚和19号脚，为CAN线通信，导通正常。再检查J533的供电和搭铁线路，11号脚到搭铁正常，14号脚为供电正极，却发现没有电过来。

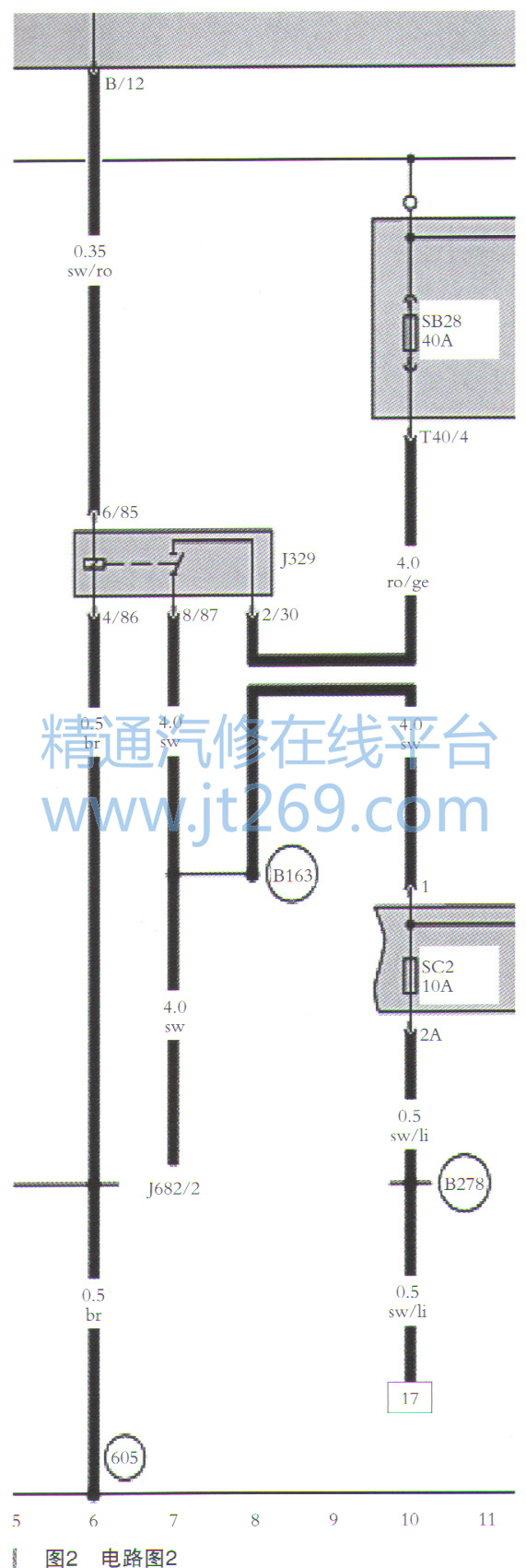

    查询电路图（如图2所示），J533的14号脚供电路径为：电气控制单元J519的B插座12号脚控制继电器J329的正极电源6号85端子，使继电器8号87脚与2号30端子闭合，经过保险丝SC2给J533的14号供电，经查J519的B插座12号脚没有电压输出。人为给J329继电器6号脚提供正极电压，仪表上的灯全部点亮了，如图3所示，但是拧动钥匙启动机还是没有任何反应。



    这时再用X431快速检测读取各系统的故障码，发现很多故障码，清除所有故障码后再次读取如图4所示。
