一辆行驶里程约6万km，搭载01v自动变速器的上海大众帕萨特领驭1. 8T轿车。用户反映：该车出现了天窗不能工作的情况。
    检查诊断：
    1）对车辆进行基本检查，操作天窗开关至天窗打开位置，天窗电动机不动作；人为打开天窗，然后用锁车门方式对天窗进行舒适关闭，天窗有时可以关闭。帕萨特领驭轿车天窗控制单元J245与天窗电动机集成为一体，位于车顶的前室内灯上方，天窗开关E325和天窗调节器E139集成在前室内灯面板上（图3-42）。

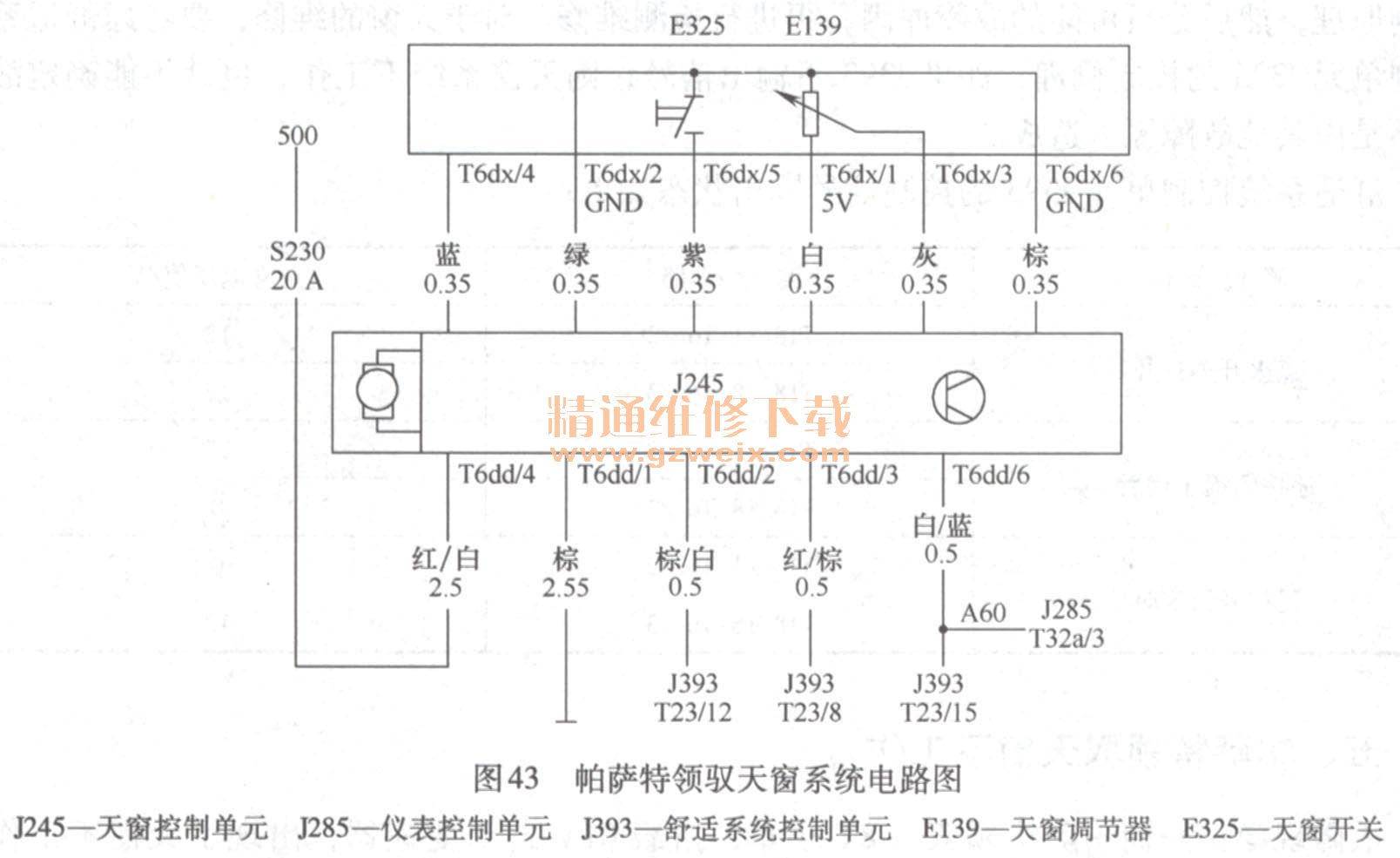

    2）天窗系统电路图如图3-43所示，J245的T6dd/1端子接地，熔丝S230 （20A）向J245的T6 dd/4端子提供常电，构成天窗电动机工作的条件。

    3）天窗开闭功能由舒适系统控制单元J393激活，天窗激活过程描述如下：
    J393检测到点火开关处于ON的位置，T23/12端子输出12V电压到J245的T6dd/2端子。J245得到电源后，控制单元内部稳压电源输出5V电压加在天窗调节器E139上。E139的可变电阻器通过阻值变化形成相应的电压信号，对天窗开启或倾斜进行无级调节，J245控制天窗电动机动作，天窗打开并最终停止在与E139输出电压相对应的位置上。关闭天窗时，E325开关触点闭合，T6dx/5端子向J245发送接地信号，J245检测到该点的电位变化，指令电动机执行天窗的关闭。

    4）天窗具备延时操控和舒适关闭功能，当点火开关置于OFF时，只要车门未开启，J393的，123/12端子继续维持供电，使天窗仍可操控。
    5）根据上述控制原理和天窗有时可以动作的检查结果，分析S230通电正常。拆开前室内灯饰板，脱开J245与E139的T6dx插接器，点火开关置于ON，用万用表检查T6dx/1端子的电压为0. 02V。该线无5V电压，说明J393没有向J245供电。检测J245的T6dd插接器2号端子无12V电压，这表明舒适系统控制单元存在问题。
    6）连接故障诊断仪进入J393，点击“08测量值功能”选项，查阅6组2区的测量值为"Term 15 ON" (15线端开启），关闭点火开关，该值变为“Term 15 OFF”（15线端关闭），表明J393可以识别到点火开关位置，于是确定故障原因是J393没有向J245输出电源，导致天窗无法工作。

故障排除：更换新的舒适系统控制单元J393，故障排除。
