然而，在车辆解锁的情况下，手动按下燃油箱盖按钮，燃油箱盖却无法弹开。用故障检测仪读取BCM数据流（09-中央电气电子设备）06组4区数据，结果如图6所示，说明BCM已经接收到了燃油箱盖按钮发出的信号。

    分析可知，引导性功能测试能够控制燃油箱盖弹开，但BCM在接收到燃油箱盖按钮信号的情况下，却没有控制燃油箱盖弹开（燃油箱盖开启电动机不工作），说明BCM存在故障或编码错误。

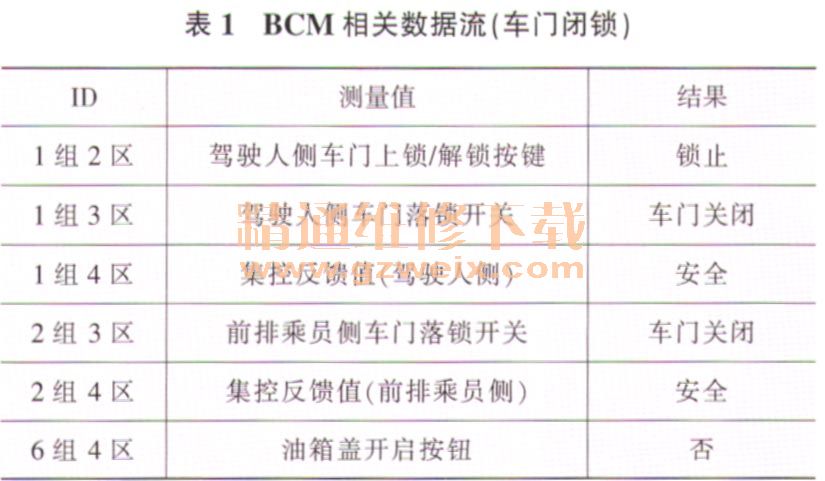

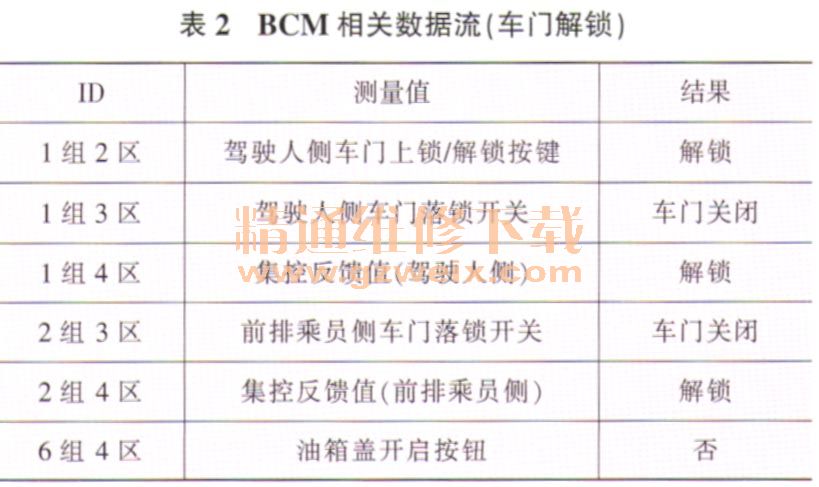

    接下来对后侧车门无法解锁的故障进行排查。用遥控器将车门闭锁，读取BCM数据流，结果如表1所列；用遥控器将车门解锁，再次读取BCM数据流，结果如表2所列。



    通过数据流可以看出，BCM能够正常接收到解锁和闭锁信号，而前侧车门也可以正常解锁和闭锁，说明BCM发出了控制车门解锁和闭锁的信号，但后侧车门却无法正常解锁，说明后侧车门没有接收到解锁信号或BCM发出的信号错误，这可能是线路故障或BCM故障。
    查阅相关电路图可知，驾驶人侧车门控制单元通过LIN线控制左后车门控制单元的解锁和闭锁；前排乘员侧车门控制单元通过LIN线控制右后车门控制单元的解锁和闭锁。测量2根LIN线的电阻，均在0.5Ω以内，初步判断线路正常。怀疑是BCM存在故障。
    由于上述2方面故障原因均指向BCM，于是重点检查BCM的编码情况。经检查确认BCM编码正常，因此怀疑BCM本身存在故障。
    故障排除：更换BCM后试车，故障排除。
    故障总结：该车燃油箱盖开启电动机和中控门锁均由BCM控制，因此BCM就是这2个看似不相关的故障之间的关联点。
