    2）检查点火线圈电源电压。将发光二极管试灯连接在点火线圈插头2号端子和发动机搭铁之间。发光二极管亮，说明点火线圈电源线路良好。否则，需检修插头2号端子与电线15之间的断路或接触不良故障。
    3）检查点火线圈工作情况。拔下4个喷油器的导线插头和点火线圈上的插头，然后接通点火开关，用发光二极管试灯连接点火线圈插头1号端子和发动机搭铁之间，使发动机运转数秒钟后，发光二极管应亮。否则，需要检查点火线圈插头1、3号端子与ECU的71、78号端子之间的线路有无断路。如果线路正常，则要更换ECU再进行检查。
    （2）电子点火控制系统线路电压与电阻的检测

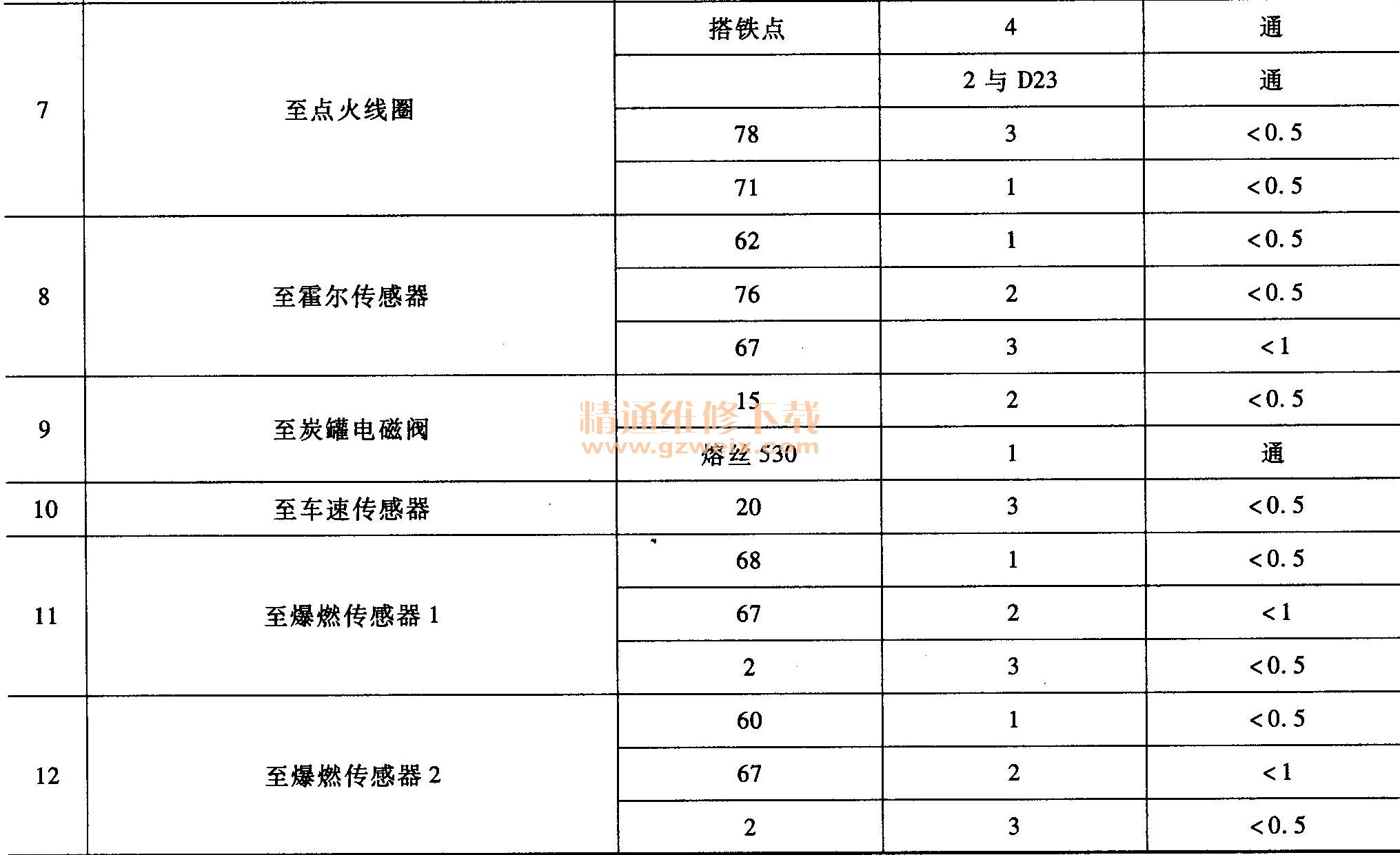

    自诊断操作获得故障码后，还需要通过相应的检测来确定故障是线路还是部件。在检测相关部件端子电压或电阻前，必须确认蓄电池电压正常、各熔断器良好。检测应采用高阻抗数字万用表（内阻不小于10kΩ ），并调整好量程。电子点火控制系统电压与电阻的检测见表2。
