奥迪100型2.6L轿车，装备了电子控制燃油喷射式V6发动机，采用了无分电器电子火系统，其组成如图1所示。

    1．电路结构特点
    奥迪100型轿车无分电器电子点火系统采用点火线圈同时点火高压配电方式，点火线圈组件有三个独立的点火线圈。点火系统的外形及电路如图2和图3所示。



    2．奥迪100型轿车点火系统故障自诊断
    奥迪100型轿车V6发动机的故障自诊断系统可用专用的故障阅读器（V. A. G1551）来读取故障码，用故障阅读器读取故障码的操作方法简介如下。
    （1）检测条件
    1）在前乘客一侧脚坑处的电器盒中，用于发动机的17号熔断器和热敏熔断器正常（棕色、红色和黄色保持架）。
    2）燃油泵继电器正常。
    3） MPFI控制盒电压正常。
    4）发动机搭铁良好。
    （2） V. A. G1551故障阅读器的连接
    1）取下通风室中继电器盒I的盖子。
    2）将黑色插头插入黑色诊断插座上（图4），此时阅读器屏幕显示如下：

V．A．G1551----自诊断          V．A．G1551----Self-diagnosis
HELP                          HELP
1-快速数据传递                1-Rapid data transfer
2-闪光码输出                  2-Flash code output

    屏幕中1和2交替出现。
    3）将白色插头插入白色插座，蓝色插头不用。
    （3）故障码的调出
    1）起动发动机，并使其怠速运转。如果发动机不能起动，则用起动机带动发动机转动至少5s，然后不要关闭点火开关。
    2）在a的屏幕显示下键入0和2（输入02）。

快速数据传递   HELP         Rapid data transfer  HELP
功能选择X X                 Select function x x

    3）在b的屏幕显示下按Q键确认。
快速数据传递Q         Rapid data transfer
02一故障存储查询      02-Lnterrogate fault memory

    4）屏幕显示故障码X，如c。
X故障识别！         X Faults recognized！
如果打印机接通，所有储存的故障码将会陆续显示并打印出来。
如果未接通打印机，则必须按一键来显示下一个故障码。
如果无故障码储存或故障码已显示（打印）完毕，则屏幕显示如下。
无故障识别！       No fault recognized！

（4）故障码的消除
    1）调取故障码结束后，屏幕显示如e，键入0和5（输入05）。
快速数据传递  HELP         Rapid data transfer HELP
功能选择XX                 Select function x x

    2）在下面的屏幕显示下，按Q键予以确认。
    快速数据传递Q       Rapid data transfer    Q
05一解除故障存储    05一Erase fault memory
    3）屏幕显示如下，表示故障码已被清除。
注意！                   Attention！
故障存储没有被查询       Fault memory was not interrogated
（5）故障码说明

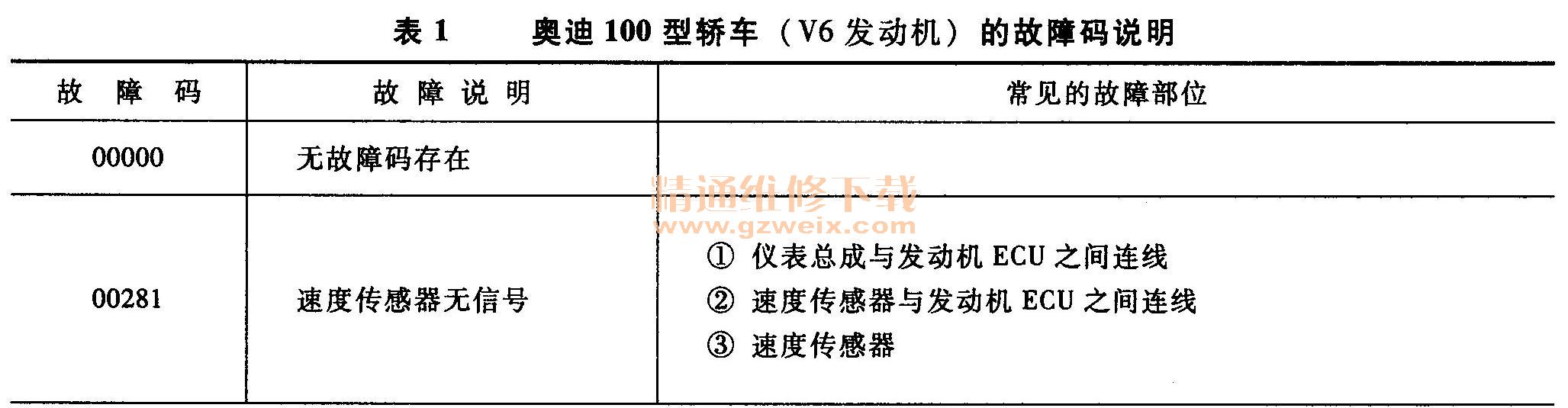

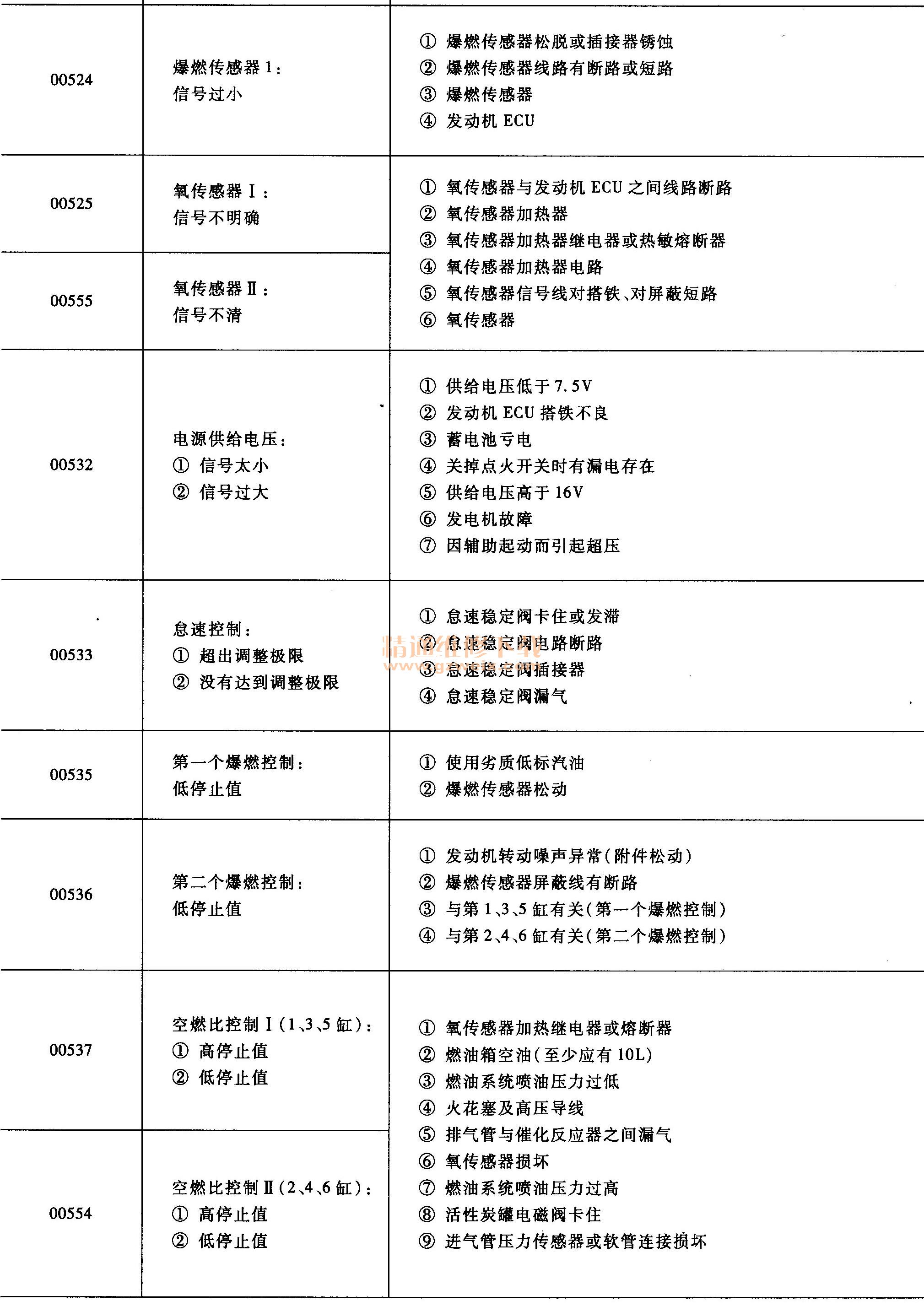

奥迪100型轿车（V6发动机）的故障码说明见表1。
