一辆行驶里程约7万km，搭载BCC发动机和5挡手动变速器的2005年大众POLO1.4手动挡轿车。用户反映：该车前照灯不亮。
    检查分析：维修人员检查发现，点火开关打开时，将灯光开关E1旋转至前照灯点亮位置，并上下拨动变光开关，远近光均不能点亮。将灯光开关置于雾灯位置，前后雾灯也不亮。同时，空调系统鼓风机不工作，但转向灯和刮水器动作正常。
    打开点火开关，读取车身控制单元J519内001组的测量值，为开（86s）、关（50号线）、关（75线）、开（15号线），表明J519未识别到点火开关D175线的电源输入。即车身控制单元没有接收到75线接通的信号。

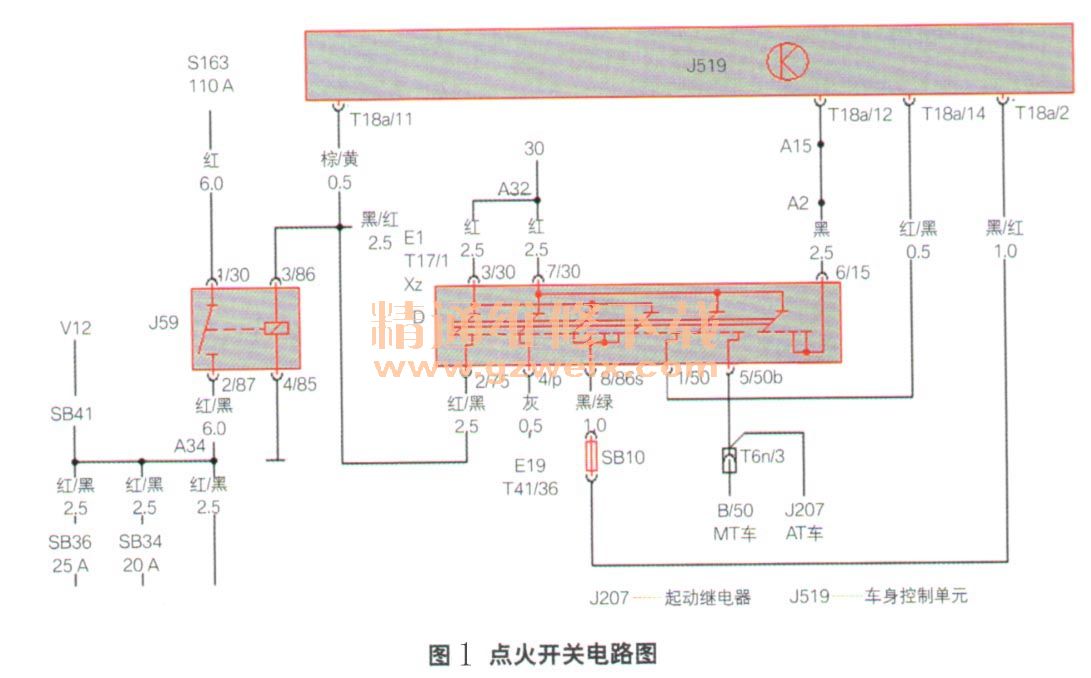

    分析点火开关电路（图1）后，拆开组合开关外壳，用12V试灯触及点火开关的75线端子（图2）。当点火开关打开时，该端子试灯没有点亮，确系点火开关故障。



    故障排除：更换点火开关，故障排除。
      回顾总结：POLO车型转向灯和刮水器由J519控制，转向灯开关输入J519的是搭铁信号。雨刮器则由15号线形成的电压信号输入J519，故与75号线中断没有联系，这一点明显与帕萨特车型有所不同。
    相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
