1.2电控制动防抱死ABS液压泵异响的故障分析与检修
1.故障现象
据该车用户称,该轿车每次踩制动、当车辆速度降低到10km/h左右时,制动踏板就会出现类似脉冲的弹跳感觉,而且还伴有ABS液压泵连续运转的异常响声。
2.故障分析
①根据用户介绍的情况,为了判断故障的原因,采用故障阅读器VA.G1551进入制动防抱死ABS电控单元J104系统内部的故障存储器进行查询,没有故障代码显示,ABS故障报警灯没有闪亮报警。
②对车辆进行试验,同时读取制动防抱死ABS电控单元J104系统存储器内部存储的转速传感器数据流,发现车辆的四个车轮均有转速信号,而且转速差也在允许值范围内。
③采用举升机把车辆举升起来,使车轮与地面悬空,然后分别转动各个车轮,同时观察对应数据流的变化情况,结果发现右前轮在转速低于10 km/h左右时没有转速信号显示。
根据上面检查的情况来看,初步估计问题出在与右前轮转速有关的部分,可能为右前轮转速传感器G45本身损坏、脏污或传感器与其齿圈之间的间隙异常引起的,可由此入手进行检查。
3.故障检查
①先对右前轮转速传感器G45上的赃物进行彻底的清洗,然后顺便又对右前轮转速传感器G45线圈本身进行检查,没有损坏。
②将右前轮转速传感器重新安装好进行试验,发现故障仍然存在,怀疑传感器与其齿圈之间的间隙异常引起的。
4.故障处理
对照右前轮转速传感器的数据流,对右前轮转速传感器与其齿圈(信号轮)之间的间隙进行调整,使其达到标准值以后试车,故障排除。
5.专家提示
本例故障由于右前轮转速传感器与其齿圈(信号轮)之间的间隙异常,而造成转速低于10 km/h左右时没有转速信号或转速信号出现错误,从而引起了ABS液压泵误动作而发出异常响声,出现了上述故障。
当汽车ABS出现故障、怀疑轮速传感器工作不良时,应对轮速传感器进行检查,主要应检查传感线圈电阻值、转子齿圈和传感器输出信号。
(1)采用测电阻的方法判断车轮转速传感器传感线圈好坏的方法
①检查搭铁故障:拆下车轮转速传感器的连接插头,用万用表的“R×100”挡,检查每个引脚与车身搭铁间的导通情况。正常时应不导通,否则说明传感器有搭铁故障,应予以更换。
②检查传感器电磁线圈电阻值:当上述检查正常时,应进一步测量传感器电磁线圈的电阻值,电阻值不符合标准时,应更换传感头。
(2)对车轮转速传感器转子齿圈进行检测的方法
对车轮转速传感器转子齿圈进行检测,主要是检查转子齿圈的齿数,检查转子齿圈有无裂纹,检查转子齿圈有无缺齿和断齿,检查转子齿圈的齿与齿之间是否吸附有铁屑。传感器头部端面与齿圈凸起端面要保留约1 mm的空气间隙,可用无磁性的厚薄规进行检查。
(3)采用测电压判断车轮转速传感器好坏的方法
采用测压主要是检查轮速传感器的输出电压,可就车进行检测,具体方法如下:
①汽车支起,解除驻车制动器的作用。
②拆开ABS微电脑接线插座或拔下轮速传感器的接线插头,使被测车轮以0.5 r/s的速度转动时,用万用表AC(交流)mV挡检测。
③用万用表测量各车轮的轮速传感器对应端子间的电压,万用表指示值应为70 mV以上。如测量值低于正常值,原因可能是传感器与轮齿的间隙过大或传感器本身有问题,需换新件。
(4)采用测波形判断车轮转速传感器好坏的方法
测波形主要是检查轮速传感器的输出波形,可就车进行检测,具体方法如下:
①用示波器连接在各轮速传感器对应端,启动发动机,把变速器选挡杆放在1挡,并使后轮回传,前轮用手匀速回转。

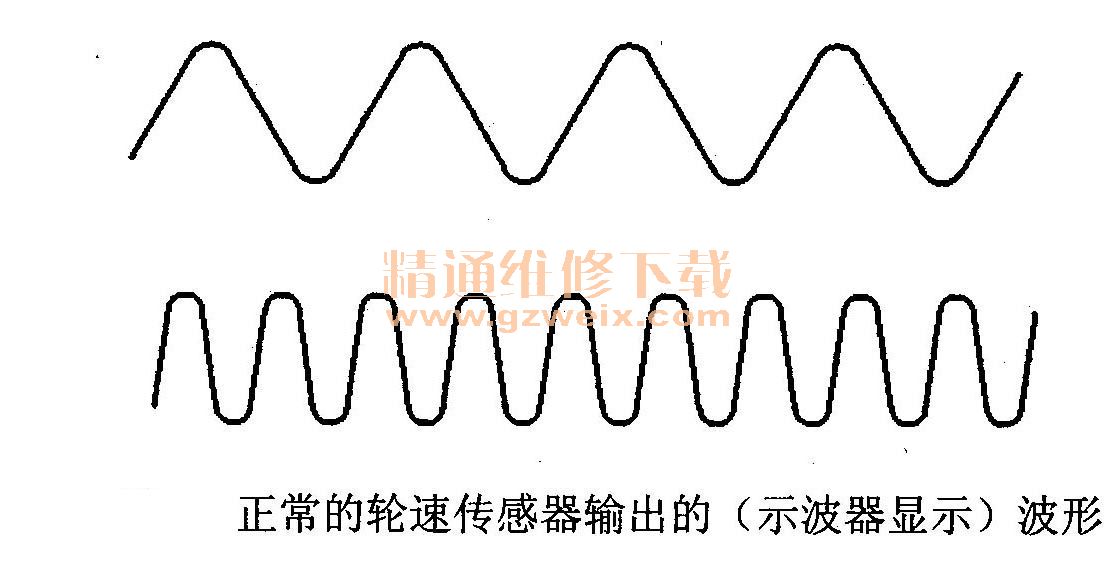

②确认传感器连线与连接器连接可靠后,即可从示波器屏幕上观测波形(在汽车行驶中,也可观测示波器),其波形如图所示。示波器的脉冲波形均匀,且随车轮转速的加快波形也变化。即轮速传感器的输出电压随车轮速度变化,速度愈快,电压愈高,如图所示。
③如出现无波形或波形振幅小,说明轮速传感器不良,应换新件。
④如出现波形振幅变化大(超过100 mV,可视为正常),是由于轮毂摆动或偏心所致,应更换轮毂;或者是由于微电脑搭铁不良,需要修整。
⑤如果出现波形紊乱或噪声大,是因为轮速传感器断线、线束断线、传感器安装不良、轮齿缺齿等因素所致。如轮速传感器断线,应更换传感器;如线束断线,应进行修理;如传感器安装不良,应重新安装;若轮齿缺齿,应更换齿圈。
