上汽大众车型更换第一代NSK转向柱后转向故障灯报警的技术方案
来源:汽车与驾驶维修  作者:佚名  2016-05-11 10:39:44

    涉及车辆:上汽大众新朗逸、朗行朗境、新桑塔纳、新POLP等车型

    通报内容:以上车型配备了第一代NSK转向柱,更换转向柱后,组合仪表上的转向系统警告灯亮起。用大众专用故障诊断仪检测,在“44一动力转向”中存储故障码P 160900—碰撞切断已触发,故障码无法清除。遇到上述情况,按照以下方案操作。
    1.执行转向系统控制单元基础设定

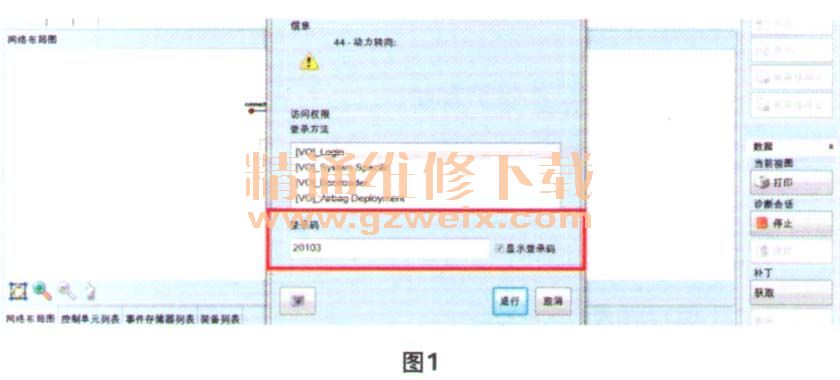

      (1)打开ODIS系统,对“44一动力转向”执行“控制单元自诊断”,选择“访问权限”。在弹出窗口输入登录码后点击“进行”(图1)。

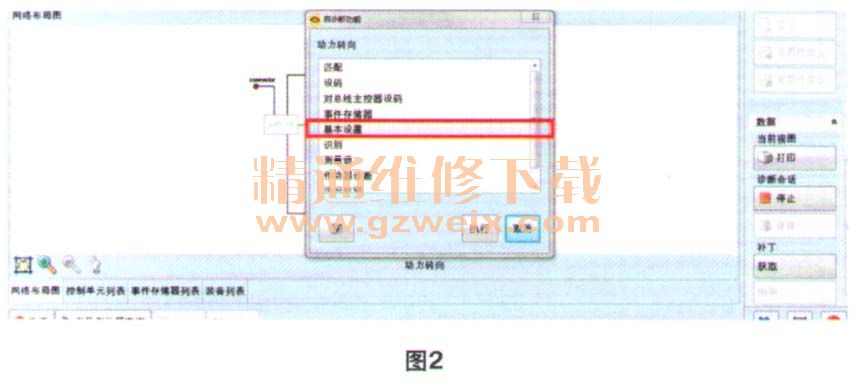

      (2)再次进入,“44一动力转向”,进行“控制单元自诊断”,执行“基本设置”(图2)。

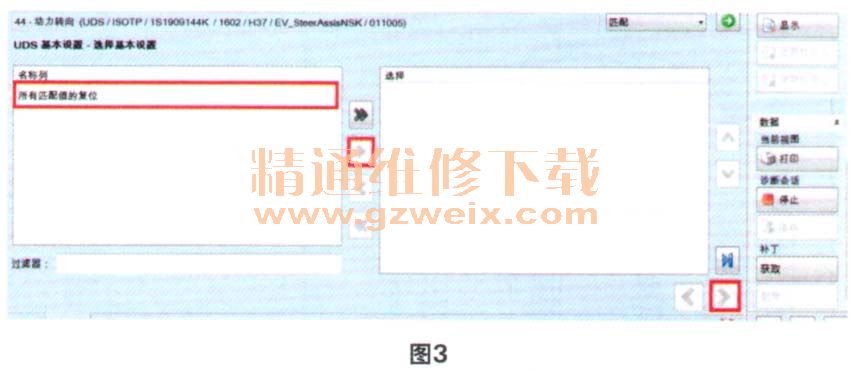

      (3)将“所有匹配值的复位”选入右侧选择框,点击进入下一步(图3)。

      (4)系统显示“UDS基本设置一设置参数”,直接点击进入下一步。
    (5)在“UDS基本设置一选择测量值”中,将“[MAS00478]_保留”选入右侧选择框,点击进入下一步(图4)。

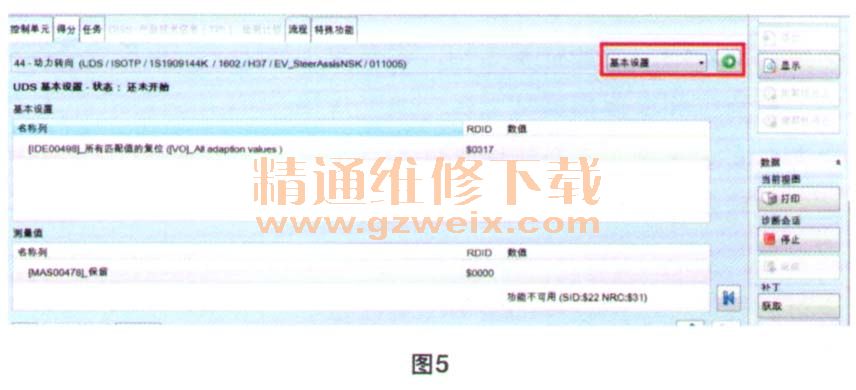

      (6)在“44一动力转向”右侧的下拉菜单中选择“基本设置”,执行并完成动力转向系统基本设置(图5)。

      (7)再次进入“44一动力转向”,将故障代码清除。
    2,执行转向系统控制单元软件匹配
      (1)进入控制单元列表或网络布局图,右击“44-动力转向”,选择“引导型功能”,执行“主动转向控制器-J792软件匹配”(图6)。

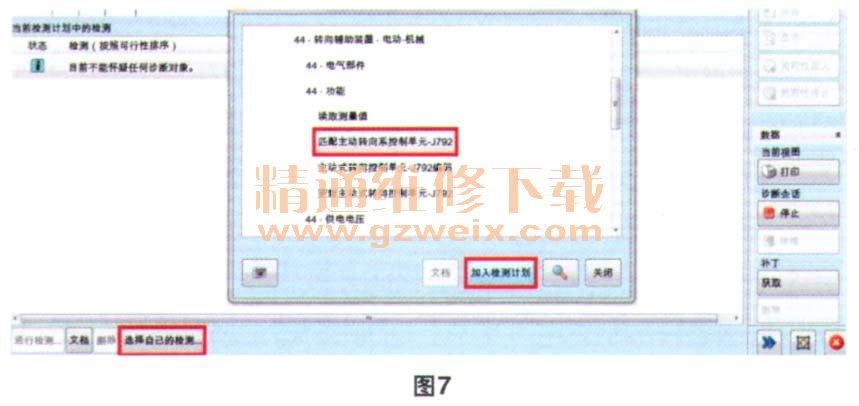

    也可在检测计划中“选择自己的检测”,将“底盘>44-电控机械式助力转向系统(维修分组号01; 48) >01一具有自诊断能力的系统>44一转向辅助装置一电动一机械>44一功能>匹配主动转向系统控制单元-J792”添加到检测计划,完成软件匹配(图7)。

      (2)再次识别“44一动力转向”,点击“显示高级识别”,如果“索引特性曲线”右侧的数值大于0077,表示新软件匹配成功(图8)。

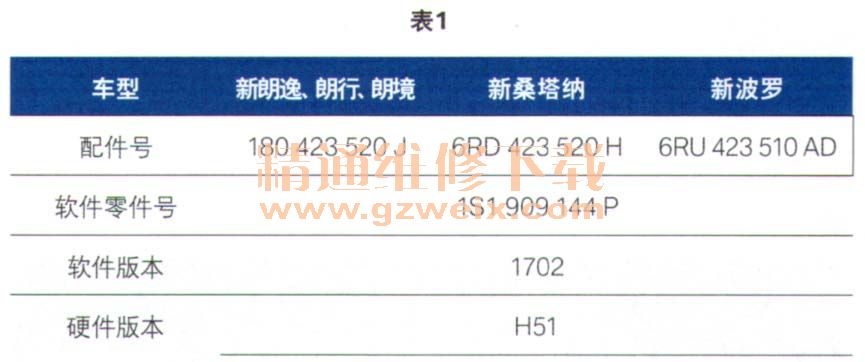

      (3)匹配前后软件版本不变,详情见表1。

    配备CEPS转向系统的新朗逸、朗行、朗境、新桑塔纳和新POLO等车型,自2014年5月启动力转向控制单元软件中新增了碰撞保护的功能。在拆装转向柱过程中,如气囊复位环不在正常位置,可能造成转角信号异常,触发控制器启动该功能,导致转向系统误报警。
    注意:第一代和第二代NSK转向柱不能互换安装,请注意识别零件号和软件号。
