一辆行驶里程约1.3万km、装配CEA 1.8TS1发动机，搭载6挡自动变速器的2014年新上汽大众途观运动型多功能汽车。用户反映：该车无钥匙进入／启动功能不起作用。
    检查分析：维修人员首先验证故障现象。按下启动按钮，发现组合仪表上显示未找到钥匙，15号线不能接通；关闭所有车门，触摸驾驶员侧车门外把手区域的触摸传感器，所有车门都不能锁止；使用遥控锁止所有车门，滑动驾驶员侧的车门外把手内侧的传感器区域，发现所有车门都不能解锁。故障现象与用户描述一致，

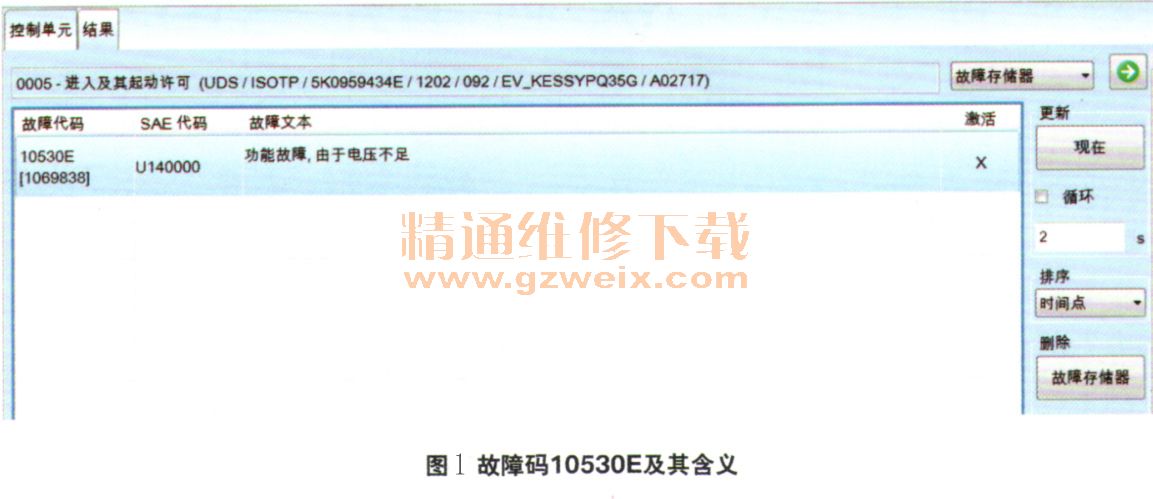

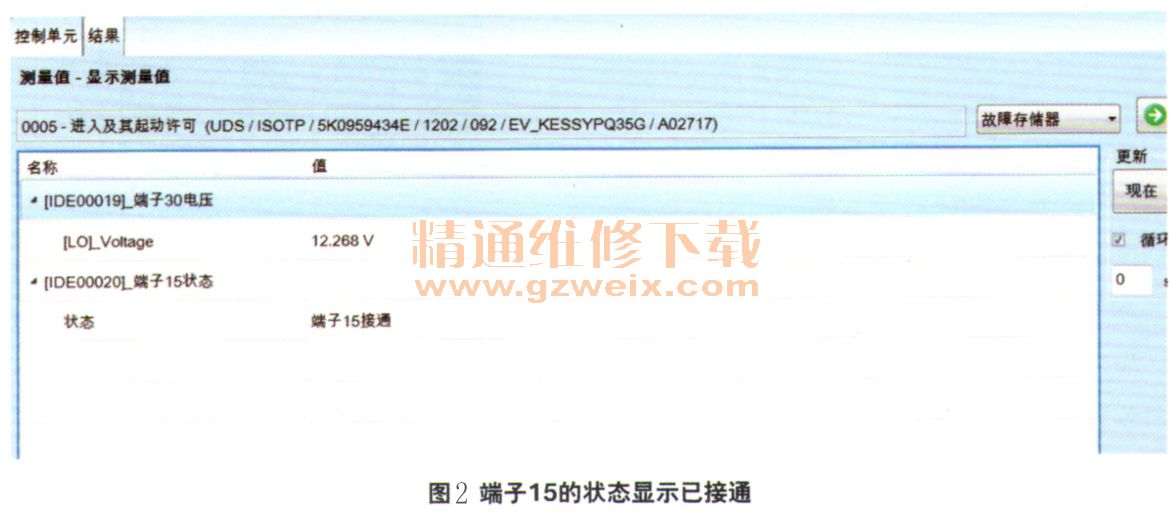

    接下来，维修人员使用故障诊断仪VAS6150对车辆控制单元进行诊断，发现05无钥匙进入／启动功能存在故障。检测无钥匙进入／启动功能控制单元，发现存在1个故障码10530E—功能故障由于电压不足（图1）。初步分析造成该故障的原因可能是，无钥匙进入／启动功能控制单元的供电或接地存在故障。该控制单元的15号供电及30号供电的数据可以通过读取测量数据块查看是否正常。通过筛选器功能输入00019查看端子30的电压，发现电压为12.268V，电压正常；再通过筛选器功能输入。0020查看端子15的状态，显示已接通（图2）。



    通过分析故障码及供电的数据，维修人员判断故障原因可能是无钥匙进入／启动控制单元存在故障，于是更换无钥匙进入／启动控制单元，然后按下启动按钮，发现组合仪表指示灯亮起，表明故障已排除。更换无钥匙进入／启动控制单元后，需对该控制单元进行在线编码及参数化设置，参数化设置措施代码是34E8。

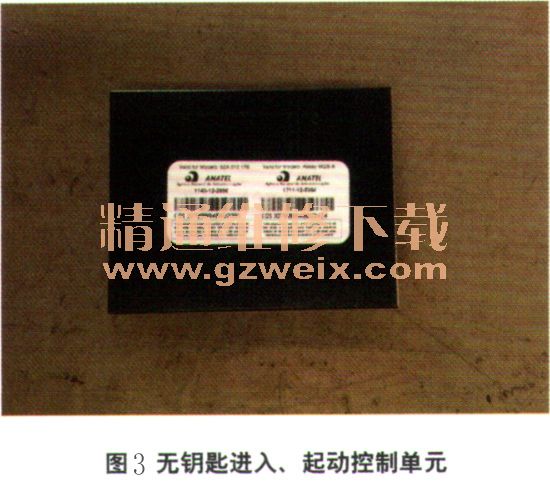

    故障排除：更换无钥匙进入／启动控制单元（图3），故障排除。
