4．前轮前束的检查与调整
    汽车两前轮的旋转平面不平行，左右两轮间后端距离与前端距离之差即为前轮前束值。
    （1）前轮前束的检查。
    ①将车辆停放在水平的硬实地面上。
    ②顶起前轮，使车轮能平稳回转。
    ③在轮胎周向花纹对称中心画线。
    ④放下前轮，使前轮恢复稳定状态，并使前轮处于直行位置。

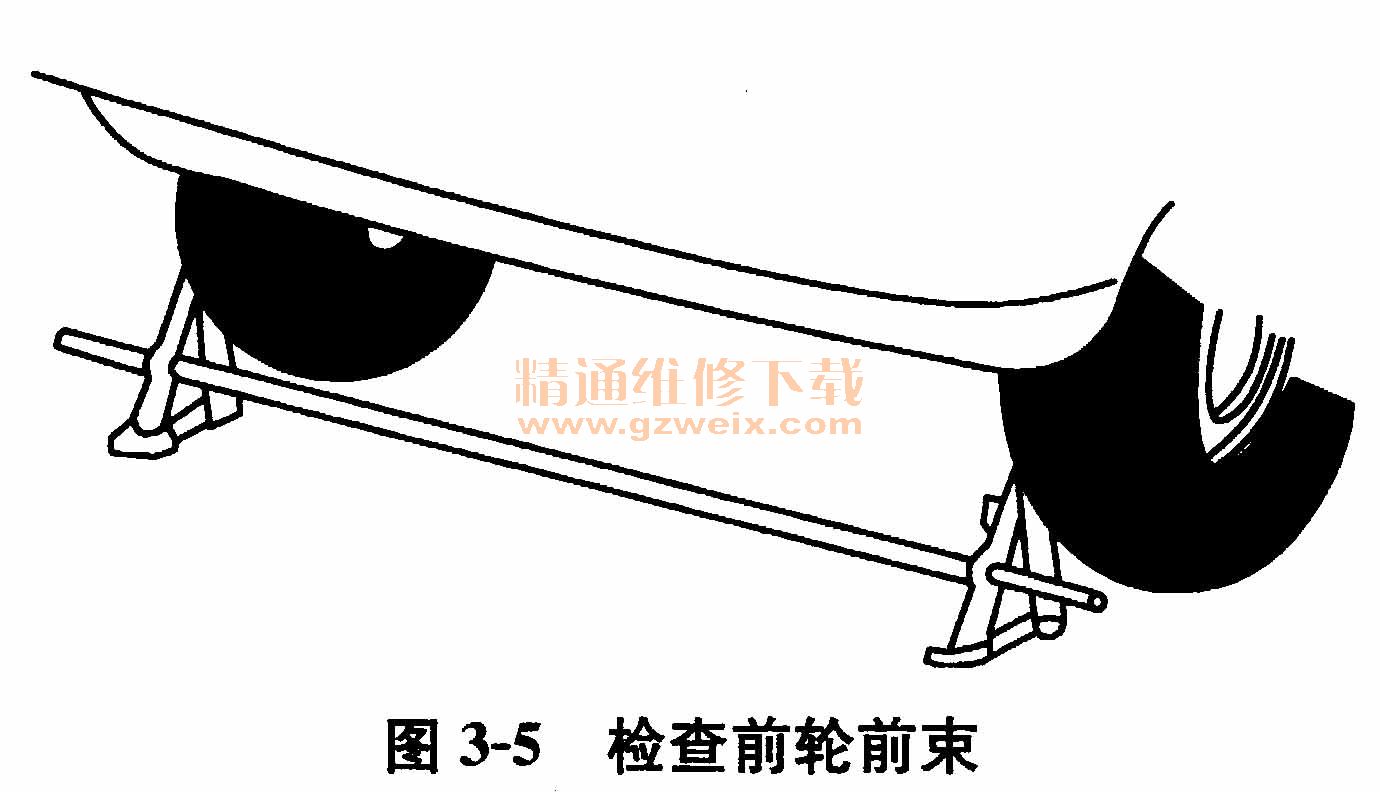

    ⑤如图3-5所示，使用前束尺测量前轮前束。将前束尺的指针高度调至与轮胎中心高度相同，先在车轮的前侧，使前束尺的左右指针与轮胎中心的画线对准，测出两轮的宽度，然后将前束尺移到车轮后侧，以同样方法测出两轮的宽度，两次测量结果之差，即为前轮前束值。其前轮前束值（空载）应为0～1. 6mm（8｀±8｀）。

    （2）前轮前束的调整。通过改变两侧转向横拉杆的长度来调整前轮前束值。
    ①将转向器置于中间位置。
    ②拧出转向中间轴盖上的螺栓。

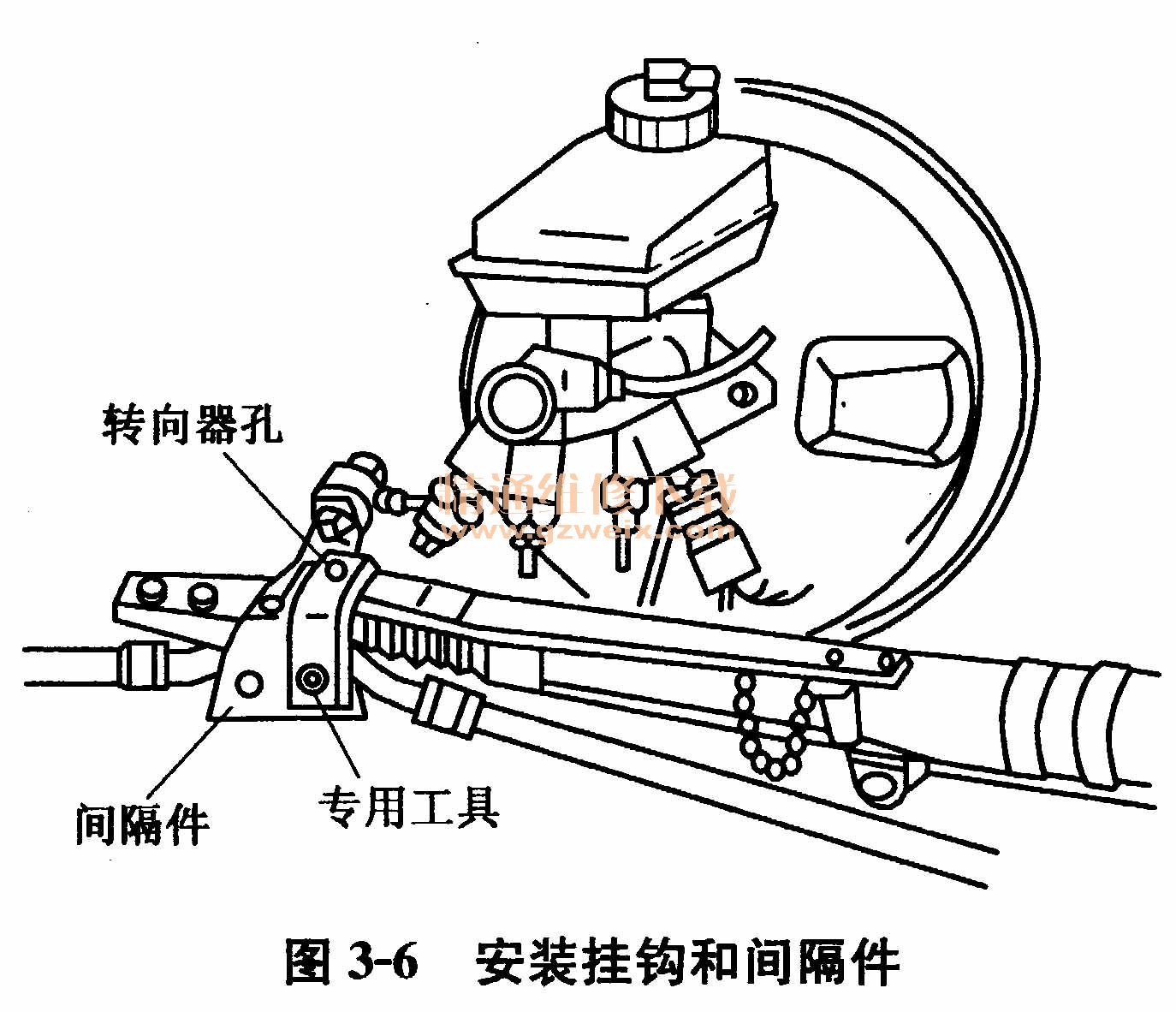

    ③如图3-6所示，将带有挂钩的专用工具（3075）安放在左转向横拉杆的紧固螺母上，用提供的专用螺钉（不得使用一般螺钉，一般螺钉太短）将用做衬垫的间隔件固定到转向器孔中。

    ④以标准前束值的1/2为基准，分别在左、右转向横拉杆上调整。
    ⑤固定转向横拉杆。
    ⑥必要时，调整转向盘。
    ⑦拆下专用工具（3075）。
    ⑧拧紧转向中间轴盖上的螺栓，拧紧力矩为20N · m。
