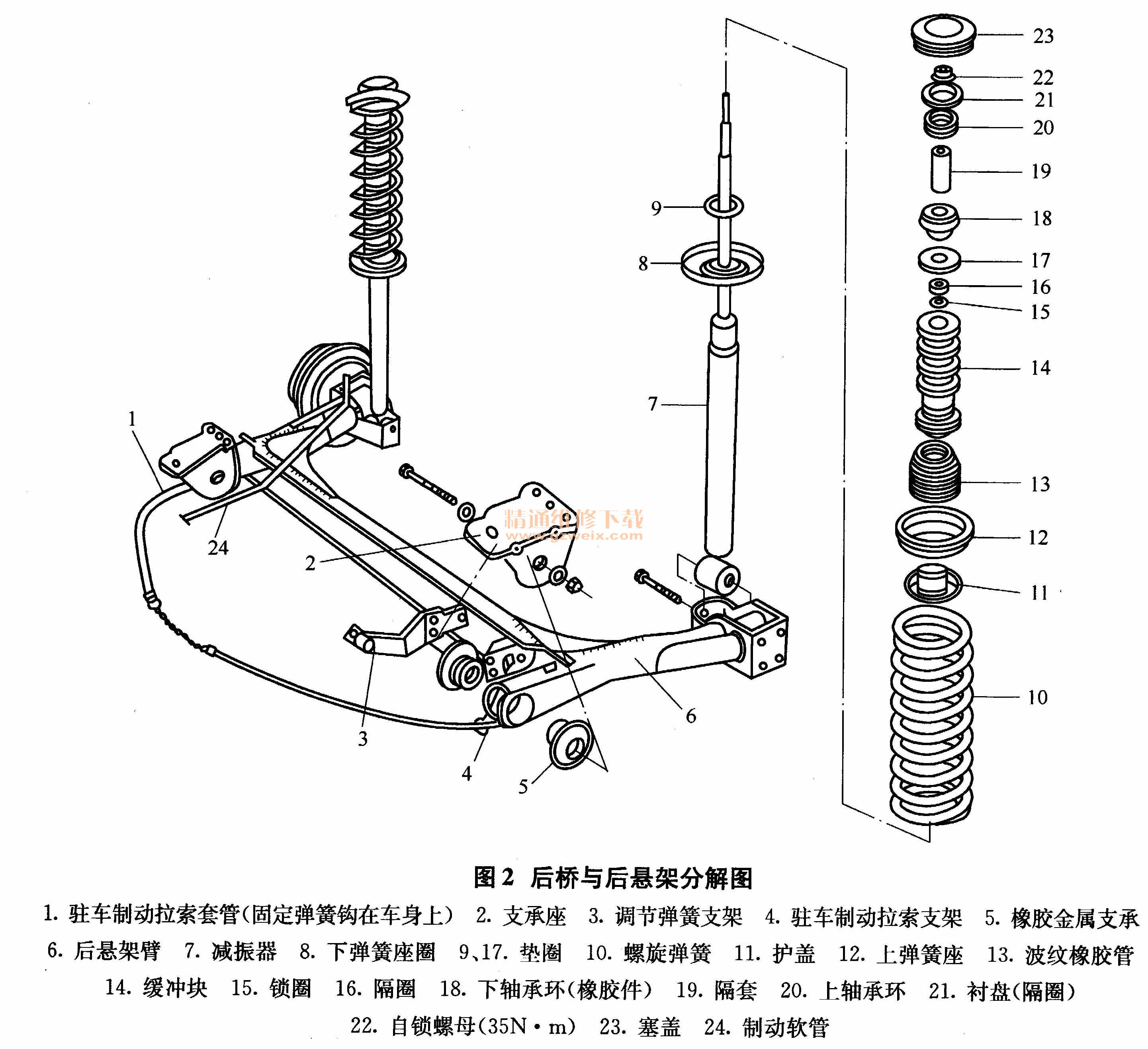

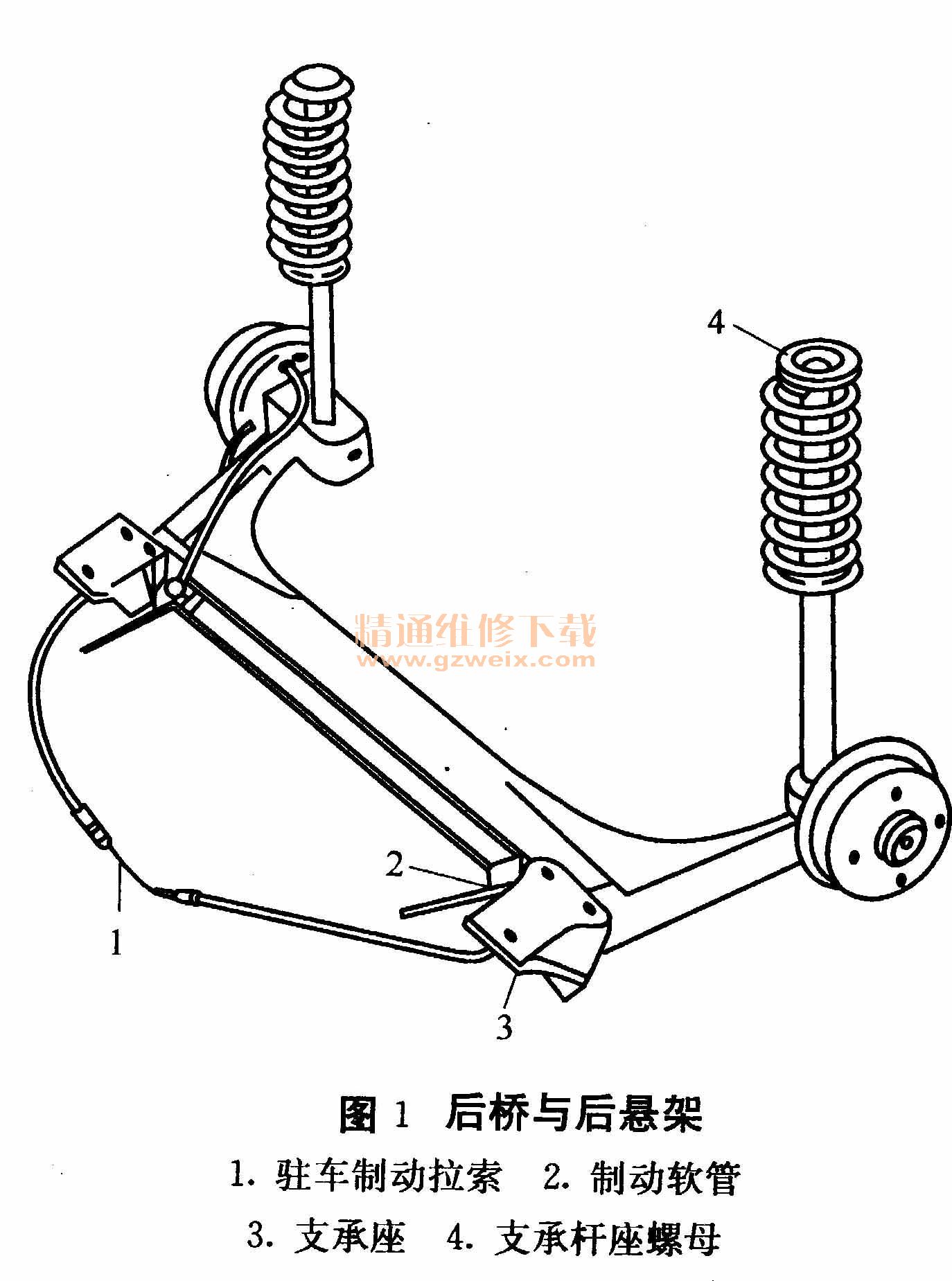

上海大众桑塔纳轿车后桥与后悬架总体结构如图1所示，其零件分解图如图2所示。拆装后桥与后悬架的步骤如下：



    1．后桥与后悬架的拆卸
    （1）将驻车制动拉索从拉杆上吊出，必要时脱开制动蹄。
    （2）拆开横梁上的制动软管。
    （3）松开车身上的支承座，仅留1个螺母。应注意，如把支承座留在车身上，需要拆下支承座与横梁上的固定螺栓。
    （4）拆下排气管吊环。
    （5）用专用工具撑住后车桥横梁。
    （6）从车厢内取下减振器盖板，拧下后减振器支承杆座螺母，拆开后减振器支承座轴承支架与车身连接。
    （7）拆下后轮。
    （8）慢慢举升车辆。
    （9）将驻车制动拉索从排气管上拉出。
    （10）将后桥与后悬架从车身底下移出。
    2．后桥与后悬架的安装
    按与拆卸相反的顺序安装后桥与后悬架。
    （1）先将驻车制动拉索铺设在排气管上面，然后将后桥横梁装到车身上。
    （2）将减振器支承杆座装人车身的支架中，并用螺母固定。
    （3）横梁必须平放，车身与横梁的夹角应为17°±2°。
    （4）更换自锁螺母，并按规定力矩拧紧。自锁螺母的拧紧力矩为35N·m。
    （5）按规定力矩拧紧支承座与车身固定螺母。支承座与车身固定螺母的拧紧力矩为45 N·m。
