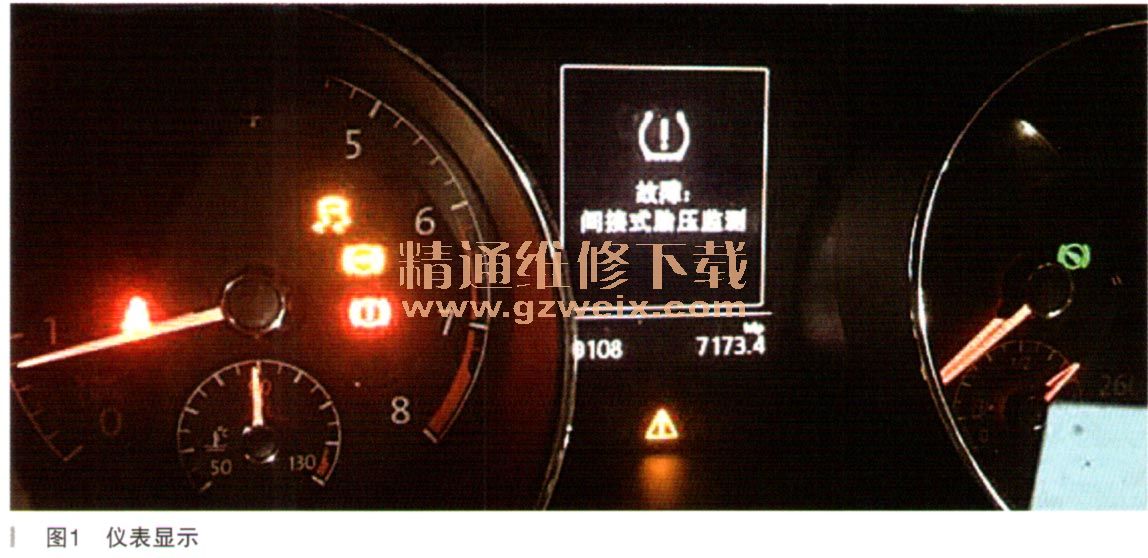

一辆行驶里程约3.4万km、配置CS发动机的2016年上汽大众途安L。客户反映:该车辆在下雨天气行驶的过程中,仪表上的防滑灯、胎压灯、中央故障警报灯会同时点亮。同时中央显示屏会显不“故障:间歇式胎压监测”(如图1所示),而MIB导航屏幕上显示“倒车影像显示不可用”。另外客户还反映一个重要的情况,下雨天驾驶室和副驾驶室地毯上会有水,晴天却不会出现这些故障现象,该故障之前还更换过左后轮转速传感器。

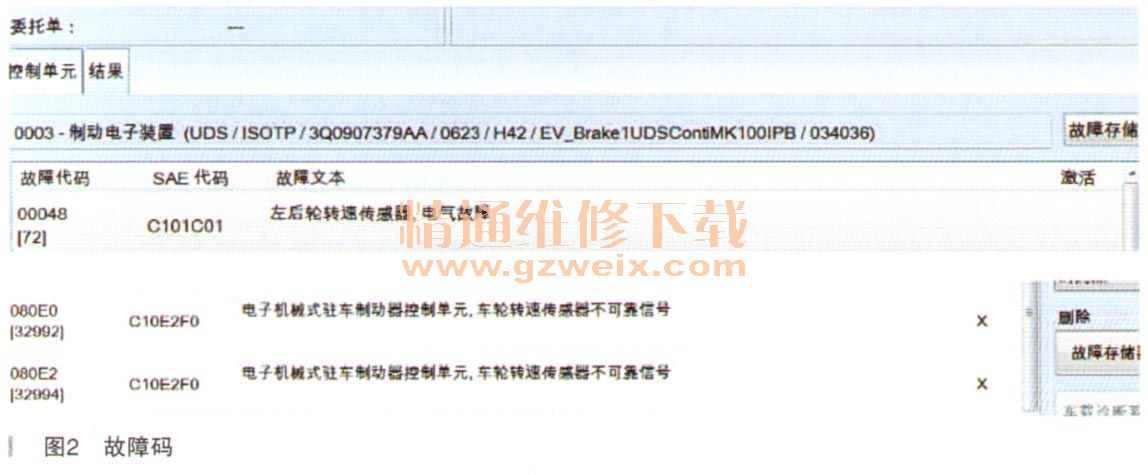

故障诊断:根据客户的描述,使用诊断仪VAS6150B对相关系统进行了故障检测,经检测ABS系统的故障码(如图2所示)为:C101C01左后轮转速传感器电气故障;C10E2F0电子机械式驻车制动器控制单元,车轮转速传感器不可靠信号。其余系统的故障码基本上都指向ABS系统。下面就根据故障码的含义来进行分析。
从图2中3个故障码的含义来看,其共同点都指向了车轮转速传感器,而第1个故障码明确指向的就是左后轮,因此左后轮转速传感器是优先要怀疑的对象。那么根据常规思路进行分析,故障的可能原因不外乎有:①轮速传感器本身;②控制单元故障;③线路连接存在故障;④外围故障(包括车轮轴承故障或轮胎尺寸方面不一致等)。考虑之前不久已经更换过左后轮转速传感器,那么本次维修基本上可以将原因①排除在外,应该从其他几个原因来入手检查了。

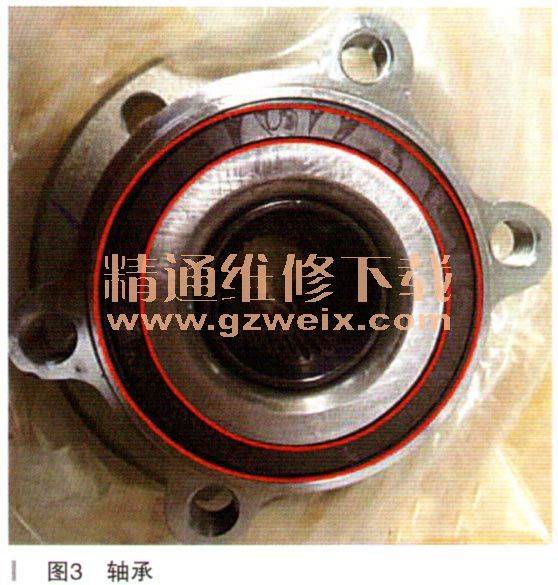

按照先易后难的原则,检查的顺序为故障原因④→③→②。针对故障原因④的检查过程如下:首先目测左后轮轮胎胎纹及尺寸,比较该车4条轮胎均为米其林品牌,轮胎规格为205/55 R16 91V、4条轮胎规格完全相同,两后轮胎的花纹深度相差无几,至此轮胎的问题可以排除。那会不会是左后轮轴承有问题呢?举升车辆,拆下左后轮转速传感器,通过转速传感器插孔观察轴承,能见到轴承的磁环(如图3所示,为全新轮胎轴承,两个红色圆圈中问即为磁环)表面也正常,无任何破损及杂物,至此故障原因④完全可以排除。
