大众辉腾儿童锁故障检修

来源：汽车维修技师作者：佚名 2018-03-03 08:48:03

    一辆行驶里程约8.6万km、配置CHNA 3.6L 206kW发动机的2010年大众辉腾。客户反映：该车右后车门内部打不开，儿童锁开关显示关闭状态，想使它显示打开状态，但操作开关并无反应，如图1所示。

    故障诊断：技师连接VAS6150读取故障码，无故障码。进入系统读取儿童锁状态如图2所示。

    操作左右儿童锁开关，同时观测即时状态，E318和EXXX都无反应，如图3所示。

    根据故障现象和数据流，初步判断故障原因可能有以下几种：
    （1）儿童锁开关故障；
    （2）线路故障；
      （3）左前车门、右后车门控制单元故障；
    （4）舒适系统控制单动393故障。

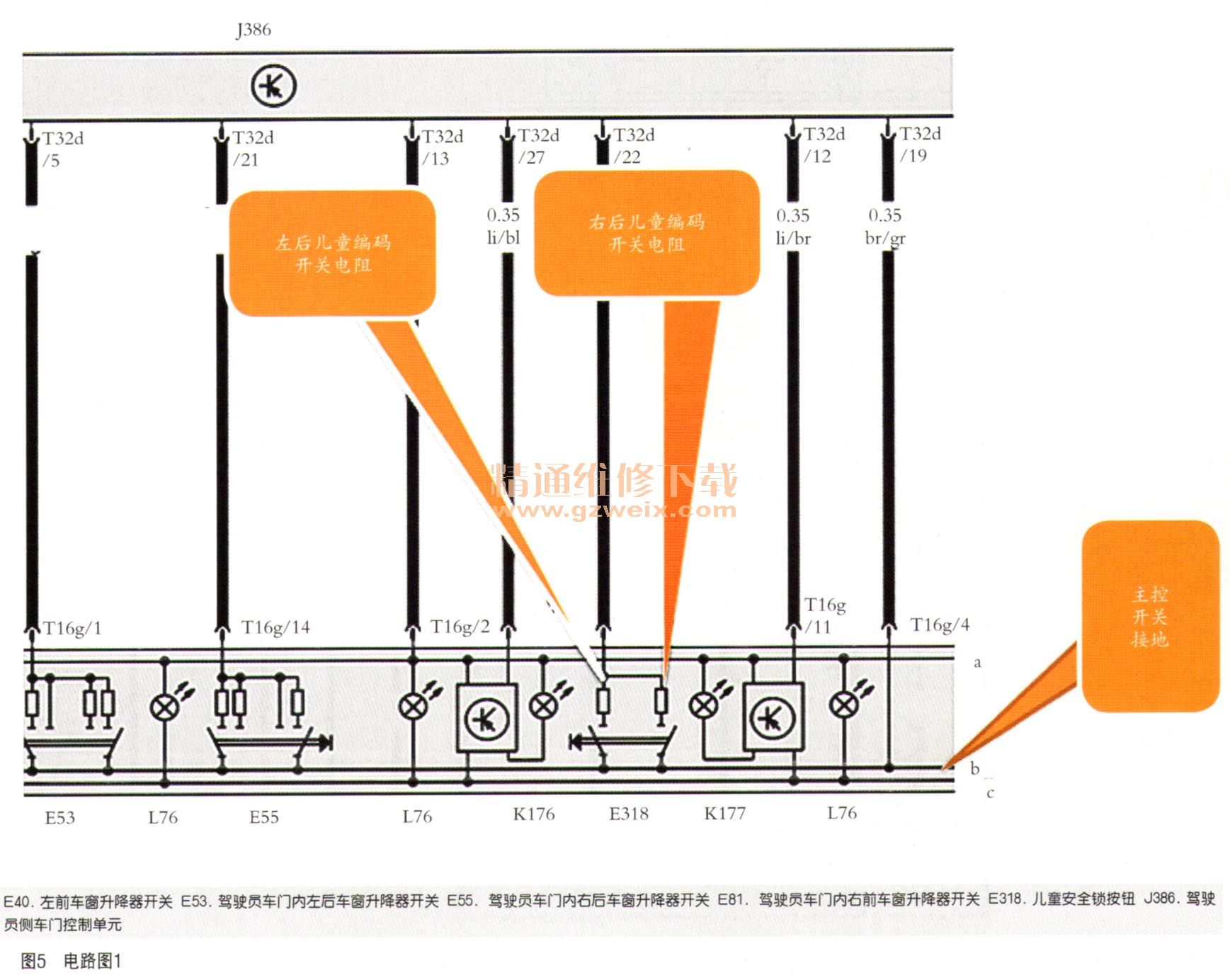

    儿童安全锁的操作分为车辆左右侧进行。儿童安全锁按钮1（左后）和2（右后）位于驾驶员车门的扶手中，如图4所示。按下其中一个按钮，驾驶员侧车门控制单元将该信息发送到舒适／便利功能CAN总线上。查阅电路图如图5所示。
