试车半小时后，故障再现，收音机屏幕又显示“倒车影像系统当前不可用”的故障提示。用VAS 6150 B诊断仪检测到“19数据总线诊断接口”存储有“00469 012信息娱乐数据总线处于单线模式”电路电器故障代码，140组又是显示单线，故障依旧。
    经过以上检查测试，信息娱乐CAN总线上的控制器问题基本可以排除，故障原因很可能是CAN总线某个位置的线路出现问题。

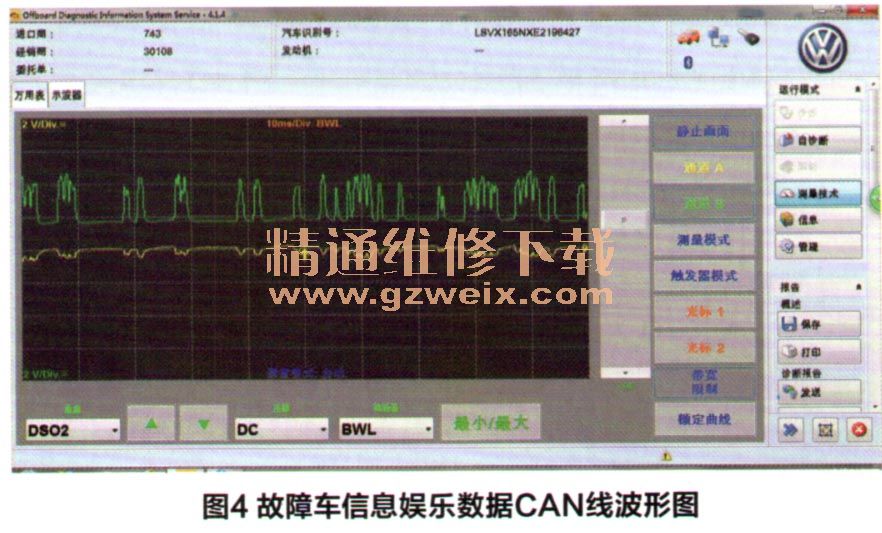

    用示波器测试信息娱乐数据CAN线的波形图（图4），发现CAN-H线波形正常，CAN-L线波形有故障（对地短路）。

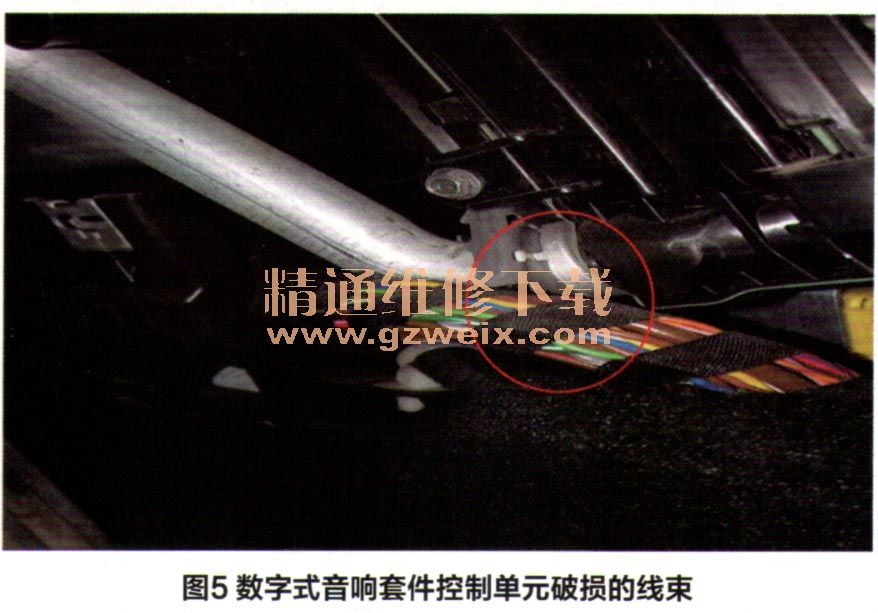

    按照线路走向仔细检查信息娱乐数据CAN BUS线路，发现暖风水箱的水管卡子与数字式音响套件控制单元线束有干涉，将其拿开发现线皮已经磨破（图5）。

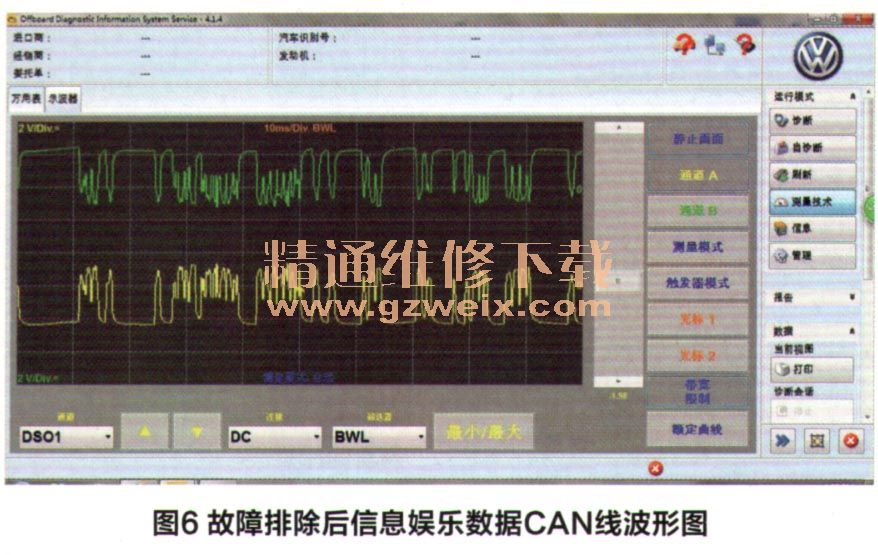

    将线皮包扎处理好，调整线束位置并固定，再次测试发现波形恢复正常（图6）。清除所有故障代码后，再次试车，故障被彻底排除。

    维修小结：本案例因信息娱乐CAN-L线对地短路，导致信息娱乐CAN单线运行，出现“信息娱乐数据总线处于单线模式电路电器故障”的故障代码，虽然没有影响信息娱乐系统主要电气部件的基本工作，但对CAN线信号传输有一定影响，因此会陆续出现“数据总线损坏”、“数字式音响套件控制单元无信号／通讯”等故障代码，同时屏幕显示“倒车影像系统当前不可用”。
    信息娱乐总线的故障与舒适总线基本相同，它们都可以在单线模式下工作，因此检查方法也很类似。
    引起汽车数据总线系统故障的原因主要有以下三种：
