大众途昂发动机与变速器结合处有油迹
来源:汽车维修与保养  作者:佚名  2018-03-14 08:59:45

    一辆行驶里程约5200km 的2017年大众途昂。用户反映:该车辆发动机与变速器结合处有油迹。

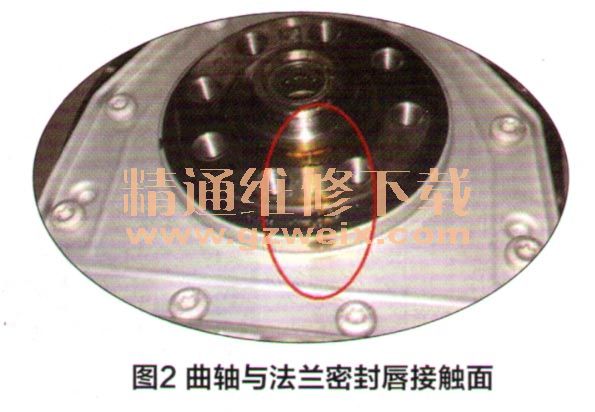

    故障诊断:检查发现发动机与变速器结合处有明显油迹(图1),曲轴与法兰密封唇接触面有明显油迹(图2)。更换曲轴后油封之后故障再现。



    再次确认漏油位置为曲轴后油封处,涂抹密封胶后用专用工具T20097更换曲轴后油封(零件号06K103171 E),同时更换飞轮固定螺栓,故障排除。
    维修小结:本案例第一次更换曲轴后油封之后故障再现是由于维修人员在更换时未使用专用工具T20097,导致曲轴后油封更换后仍然存在漏油现象。第三代EA888更换曲轴后油封时,务必严格按照维修手册相关章节规范曲轴后油封的安装方式并使用正确的工具,尤其应注意以下几点。

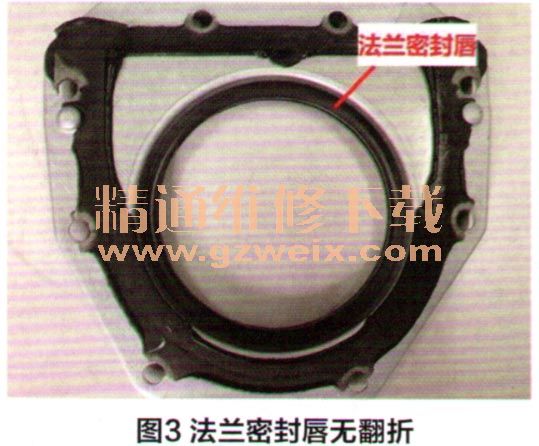

    1.安装前先仔细检查曲轴后油封的密封唇,不能有任何的翻折(图3)。

    2.安装曲轴后油封时务必使用专用工具T20097,先将专用工具放置到位,同时慢慢左右旋转将法兰放置到位(图4),务必保证安装过程中法兰的密封唇不能有翻折,严禁不使用专用工具直接安装密封法兰。

    3.曲轴上固定飞轮的螺纹孔直通曲轴箱内部,装配飞轮时需同时更换飞轮螺栓,保证螺栓处的密封性。

相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0

关键词:途昂
