⑥松开气体发生器上的线束保险扣，用一字螺丝刀撬起线束插接器（图15），从而拆下喇叭底座。

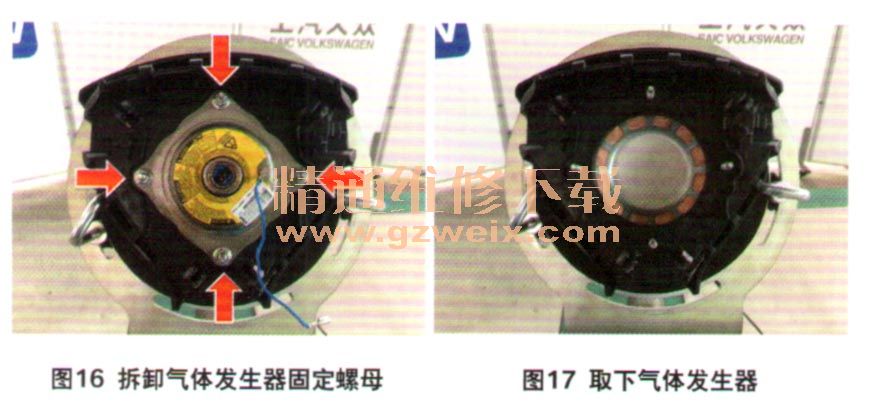

    ⑦拆卸气体发生器的固定螺母（图16），取出气体发生器（图17）。

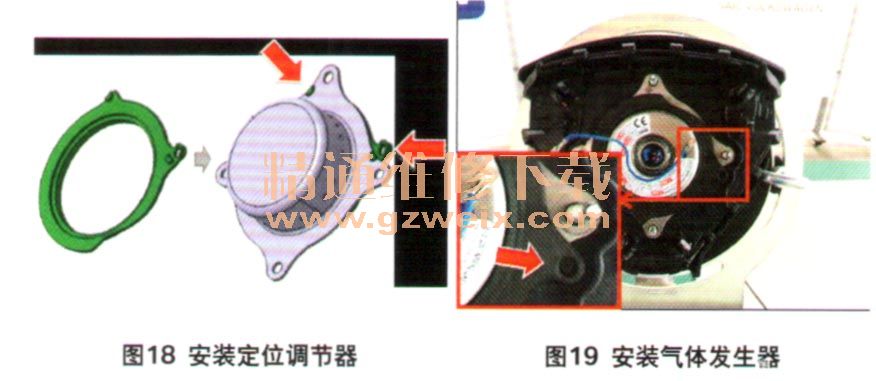

    ＠将“定位调节器”扣在新的气体发生器上，注意“定位调节器”上的两处凸起应正好嵌入新的气体发生器边缘的凹孔中（图18）。

    ⑨将新的气体发生器连同“定位调节器”安装到安全气囊本体上，“定位调节器”上的防错孔应正好扣住安全气囊本体上的凸起（图19）。
    ⑩使用新的螺母按照5.5 N·m拧紧气体发生器螺栓连接（图20），然后取下“定位调节器”（图21）。

    11检查喇叭底座上的弹簧是否损坏或变形，如有请更换新的弹簧。确保弹簧紧贴底部圆台，不能与圆台留有间隙（图22）。

    12重新连接气体发生器线束，安装喇叭底座，安装新的塑料卡销。塑料卡销必须为全新件。
    13从安全气囊支架上取下驾驶员安全气囊。
    14在安全气囊侧面原标签位置覆盖粘贴新的成品标签（图23）。

    15将旧的气体发生器装入原配件包装中回收。
      （4）按照维修手册，将安全气囊单元装回到方向盘上，连接蓄电池负极线。
      （5）清除事件存储器条目，登陆ODIS系统，清除诊断地址“15-安全气囊”的事件存储器条目。
