一辆行驶里程约1.5万km、配置1.4T发动机（CFB）的大众途安。该车子在大灯开关开在小灯挡位且拔出钥匙时发动机无法熄火。
    故障诊断：首先检查故障现象的存在性，当大灯开关开在小灯挡位时，车辆拔出钥匙时发动机不熄火，仪表不报任何指示灯故障。此时观察车内用电器工作情况，后视镜调节无法工作、四门玻璃升降无法工作、空调无法工作、鼓风机无法工作、导航工作正常、雨刮器不工作（可以开启更换雨刮片模式）、仪表多功能显示无法调整、左右转向灯无法工作、点烟器不工作、喇叭不工作，在小灯挡位时前后雾灯可以工作，但是切换至近光灯挡位时前后雾灯不工作且不会点亮仪表灯泡故障，关闭小灯挡位至大灯开关0挡或者近光灯挡，发动机直接熄火。
    当拔掉钥匙打开小灯挡时，导航可以工作，玻璃升降器无法使用，天窗不工作，后视镜调节无法工作，点烟器不工作，空调和鼓风机无法工作。还有两种故障现象：①熄火后短时间内打开小灯挡，仪表上的油表指针会上浮到燃油箱剩余油量位置，里程显示区显示NO-KEY且挂挡显示区的P挡字母会一直闪烁，仪表转数指针和水温表指针会回归到拔出钥匙那个瞬间的转数位置，点亮胎压侧滑灯和胎压灯；②熄火大概2min之后打开小灯挡，只有仪表上的油表指针会上浮到剩余油量位置，里程显示区显示NO-KEY，点亮胎压、侧滑、制动、转向盘指示灯。

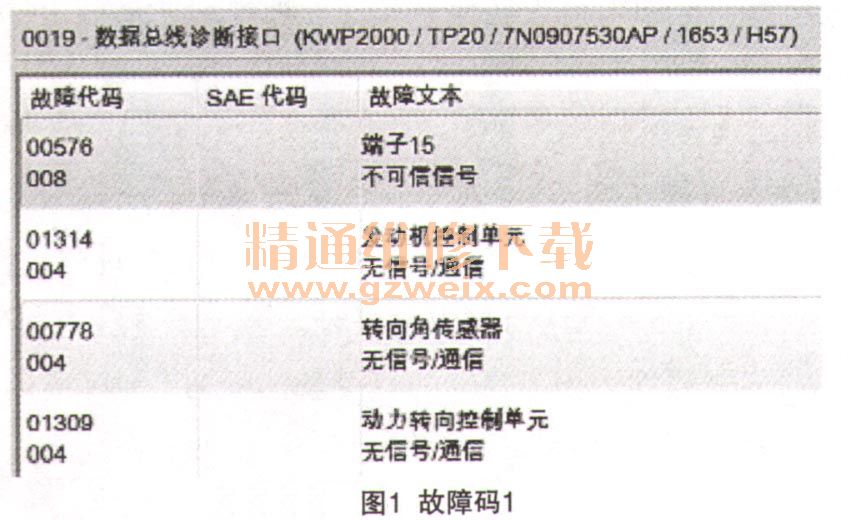

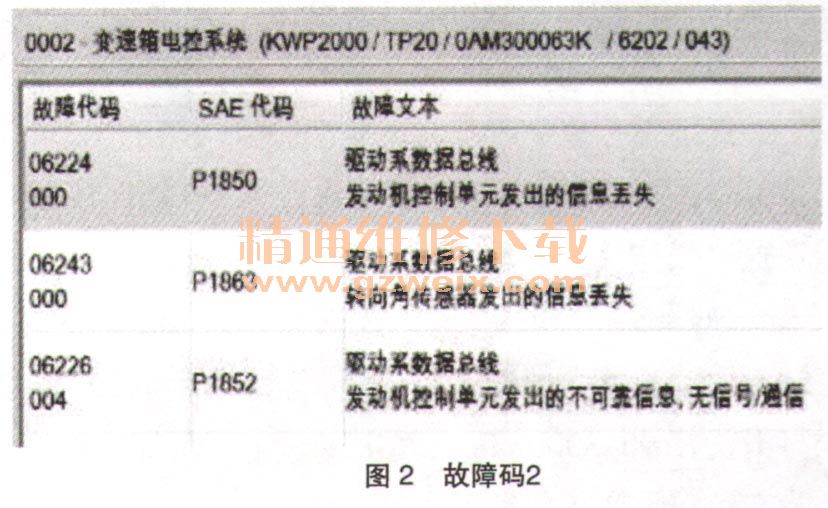

    鉴于该现象连接VAS6150B诊断读取故障码，如图1、图2所示。



    针对故障现象以及故障码加以分析，从熄火状态打开小灯挡从油表指针上浮发现该车相当于被人为嫁接了一把专门启动巧号线的钥匙，从电路图逐步分析求证后，发现故障原因来自于R收音机。咨询后从客户处了解该车本身是不配置315导航的，拆下导航后发现收音机插头针脚T8t/6 （ BCM的58d端子）和315导航的Tl6b/16（30号端子）针脚接合，并跨接了一根线从T16b/16针脚连接至T8t/3（15号端子）针脚，解除这根跨接线后检验故障排除。
    针对该故障现象分析，加装这个315导航的朋友当时估计是插头都连接好后发现没有电源，所以直接跨接了一根线到有电的电源线，未从线路图考虑跨接的这根线和插头的连接分布有什么区别导致了该故障现象。改装需谨慎尤其是对线路进行改动的时候，还有当碰到故障车辆时，要细心认证故障现象出现时的可能以及有无其他可能连带的故障现象，深人了解并掌握电路图知识，还要从与客户沟通中发现一些可疑点，这样能更快地帮助我们解决车辆故障。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
