大众帕萨特领驭遥控器失效
来源:本站整理  作者:佚名  2018-09-19 09:19:40



    一辆行驶里程仅有65km的大众帕萨特领驭轿车。客户反映:该车是刚购买不到两天的新车,其遥控器无法锁门。
    故障诊断:首先试车发现客户报修故障属实。该车的遥控器为三键式遥控器,分别按动遥控器上的开门、开后备箱、闭锁3个键,遥控器上的信号指示灯都能正常发光,说明遥控器电池不缺电。

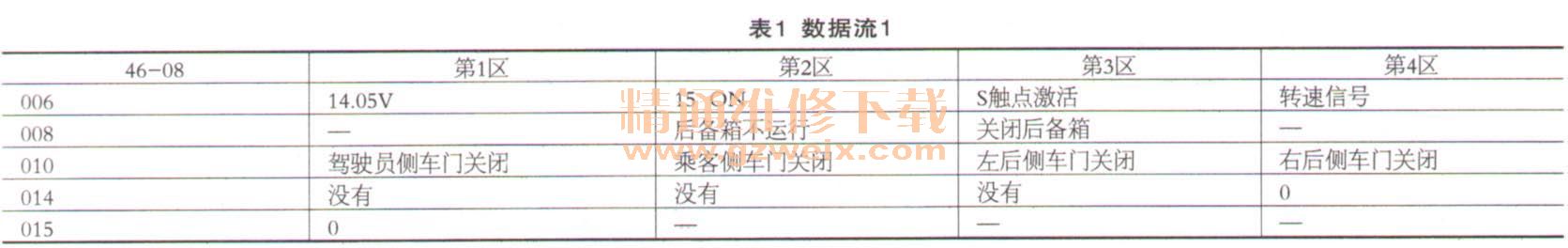

    连接诊断仪测试相关系统均无故障记录。接着打开点火开关并读取46舒适系统关于防盗功能的数据流(如表1所示),与正常车辆数据完全相同。

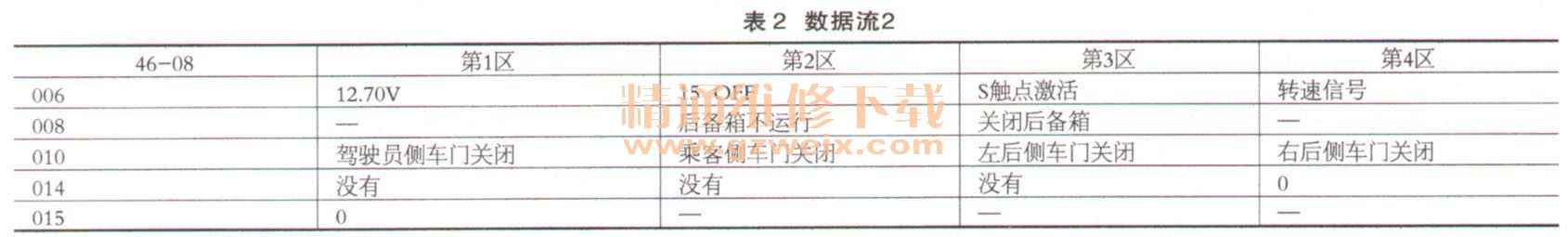

    再观察点火开关关闭时的数据流情况(如表2所示)。

    46-08-006第三区数值为S端子激活状态,正常情况下在打开点火开关后S端子显示ON,直到关闭点火开关但不拔下钥匙S端子均显示ON。当不拔下钥匙S端子才显示OFF。另外第1、第2区的KL30、KL15的供电显示正常。46-08-008、46-08-010中显示为后备箱和车门锁止信号都处于关闭状态,满足了遥控工作的要求。46-08-014、46-08-015显示的是遥控器工作时的状态。在015中第一位“0”变成“1”时为遥控器打开状态,第二位“0”变成“1”时为遥控器关闭时的状态。按动遥控器上的按键,008、010、014、015上的数值不发生变化,可以判定舒适系统控制单元没有执行遥控器的信号,结合S端子激活状态来看,故障为S端子未断开,舒适系统控制单元判定点火开关为打开状态,因此未执行遥控器的信号。
    下面来判断到底点火开关上的S端子未断开,还是舒适系统控制单元上的S端子未断开导致该故障。最简单的方法是开启收音机,再将钥匙从点火开关中拔出,收音机断电,说明点火开关上的S端子工作正常,舒适系统控制单元上的S端子未断开,需要检查舒适系统控制单元及其线路;如果拔下钥匙收音机未断电,说明点火开关上的S端子工作不正常,需要检查点火开关上的触点工作状态。
    经按照上述方法拔下钥匙后收音机无法关闭,证明是点火开关上的S端子工作不正常,测量S端子上的供电电压在拔下钥匙后没有变化,将点火开关拆下测量,释放S端子与压紧S端子时测量供电电压出现了12V至0V的变化,可以判断点火开关本身无故障。考虑到该车装配的是自动变速器,其P挡的锁止拉锁回位不好时有可能造成钥匙锁芯无法回位,不能完全释放点火开关上的S端子。将锁止拉锁从点火开关的锁架子上拆下,装好点火开关后故障依旧未解除。现在继续检查锁架子内部的机械结构,最后发现锁架子内的回位弹簧发卡,对其进行调整后,安装好点火开关,拔下钥匙后收音机可以断电,检查遥控器工作状态恢复。再读取遥控器开锁状态下工作正常时的数值,如表3所示。

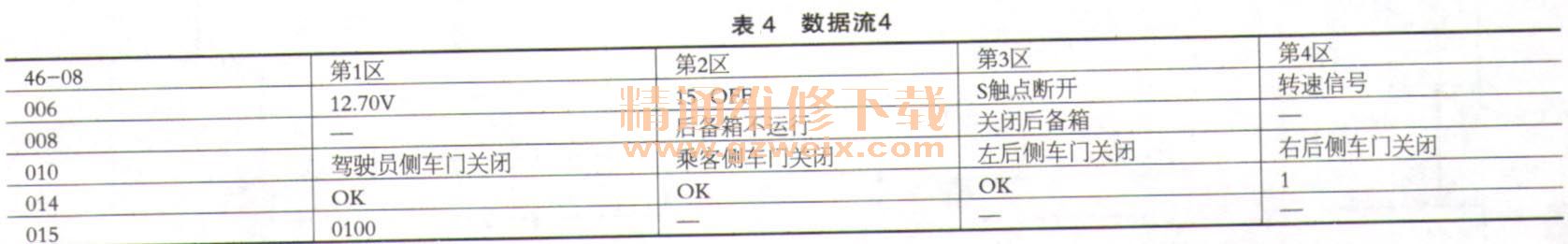

    再次读取遥控器锁止状态下工作正常时的数值(如表4所示),经与正常车比较,数据流已经全部恢复正常了。至此说明故障排除。


相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
